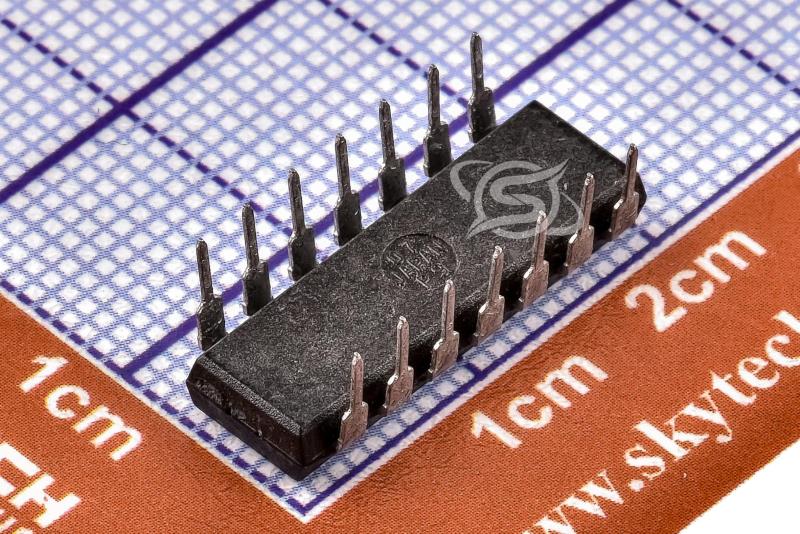

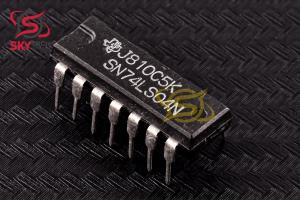

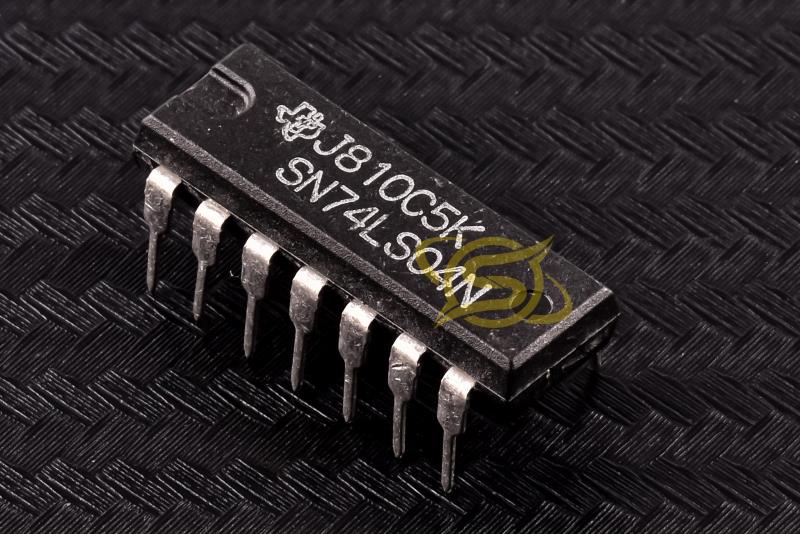

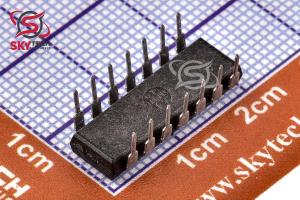

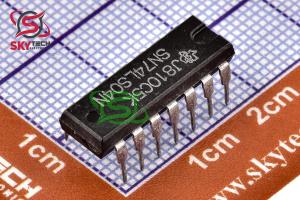

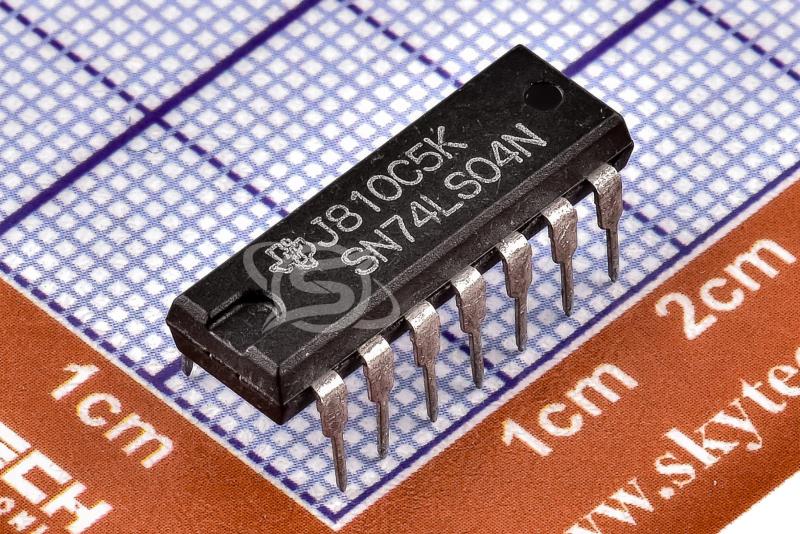

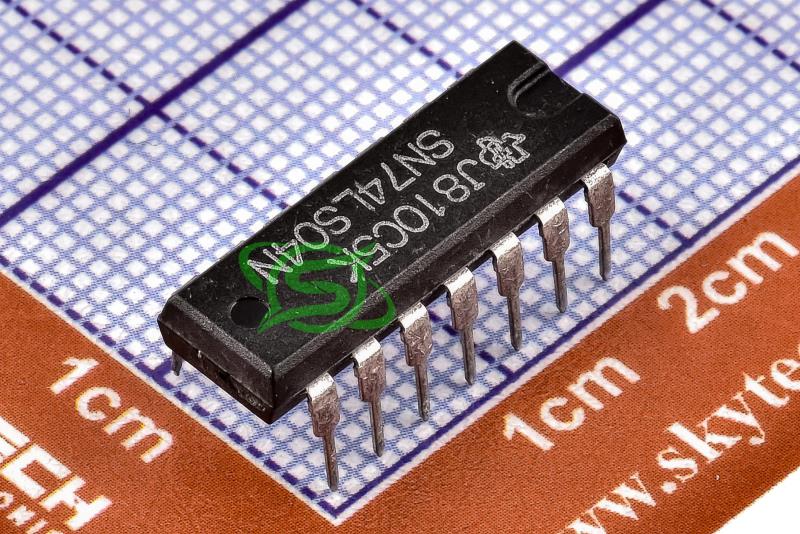

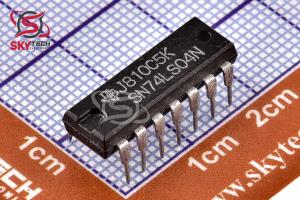

گیت منطقی NOT
SN74LS04N
Hex Inverter
کیفیت: Refurbished پکیج: PDIP-14
قیمت تک فروشی 80,008 ریال
قیمت عمده 77,055 ریال (10 به بالا)
قیمت ویژه 75,874 ریال (100 به بالا)
قیمت فوق العاده75,283 ریال (1000 به بالا)
 قیمت تک فروشی 0.074 تتر با تخفیف
0.320.30.290.29
|
توضیحات
SN74LS04N يک تراشه منطقي ديجيتال است که به عنوان يک اينورتر شش‌گانه (hex inverter) شناخته مي‌شود. اين تراشه از خانواده TTL (ترانزيستور-ترانزيستور لاجيک) از نوع LS (Low-power Schottky) است که مصرف توان کمتري نسبت به نوع استاندارد TTL دارد.
1. عملکرد اصلي:
SN74LS04N شامل شش گيت NOT (اينورتر) مستقل است. هر گيت NOT يک ورودي و يک خروجي دارد.
وقتي يک سيگنال سطح بالا (1) به ورودي يک گيت NOT اعمال مي‌شود، خروجي آن به سطح پايين (0) تغيير مي‌کند، و بالعکس. به عبارت ديگر، خروجي هميشه معکوس ورودي است.
اين تراشه براي معکوس کردن سيگنال‌هاي ديجيتال در مدارهاي الکترونيکي استفاده مي‌شود.
2. مشخصات فني:
نوع تراشه: TTL (Low-power Schottky)
تعداد گيت ها: 6
نوع گيت ها: NOT (اينورتر)
بسته بندي: معمولاً DIP-14 (14 پايه دو رديفه)
کاربردها:
مدارهاي منطقي ديجيتال
توليد سيگنال‌هاي معکوس
مدارهاي تايمر و اسيلاتور
مدارهاي کنترل و رابط
Description
The SN74LS04N is a digital logic chip known as a hex inverter. It is a TTL (transistor-transistor logic) chip of the LS (Low-power Schottky) type, which consumes less power than the standard TTL type.
1. Main function:
The SN74LS04N contains six independent NOT gates (inverters). Each NOT gate has one input and one output.
When a high level signal (1) is applied to the input of a NOT gate, its output changes to low level (0), and vice versa. In other words, the output is always the inverse of the input.
This chip is used to invert digital signals in electronic circuits.
2. Technical specifications:
Chip type: TTL (Low-power Schottky)
Number of gates: 6
Type of gates: NOT (inverter)
Packaging: Typically DIP-14 (14 pins double row)
Applications:
Digital logic circuits
Generation of inverted signals
Timer and oscillator circuits
Control and interface circuits
|
