گیت منطقی NAND

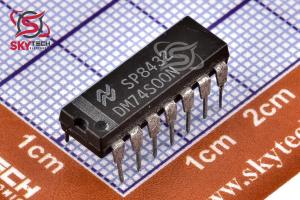

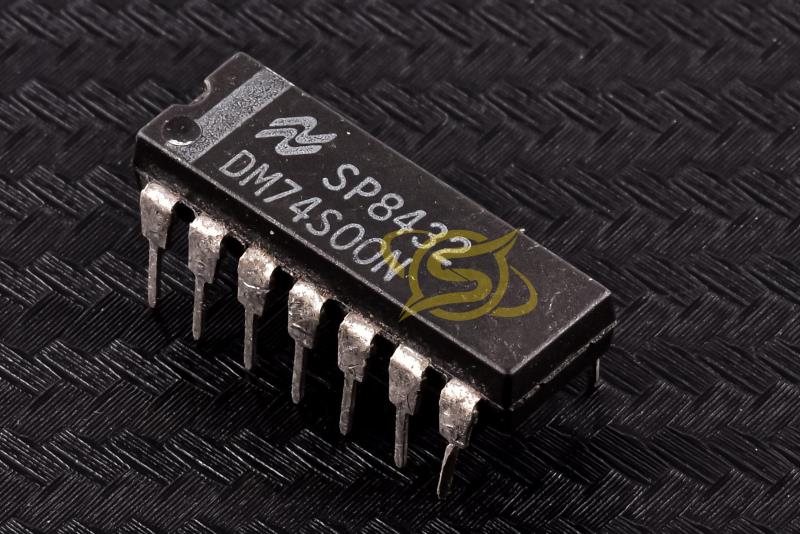

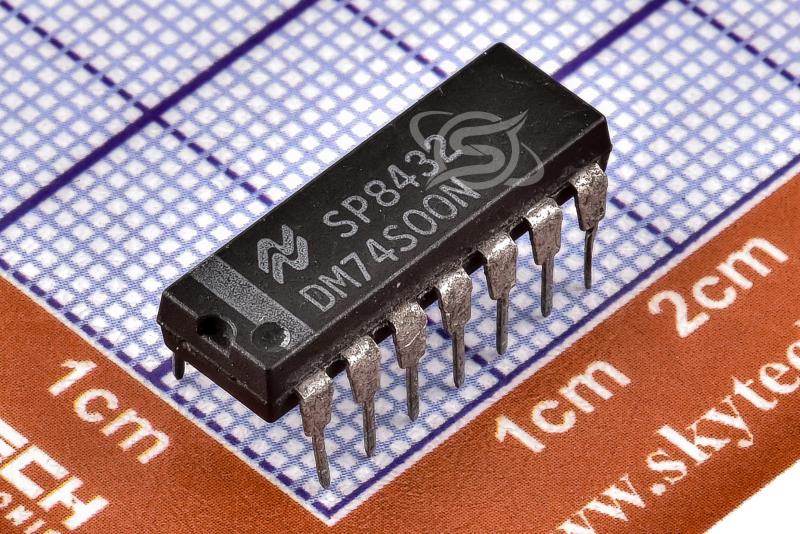

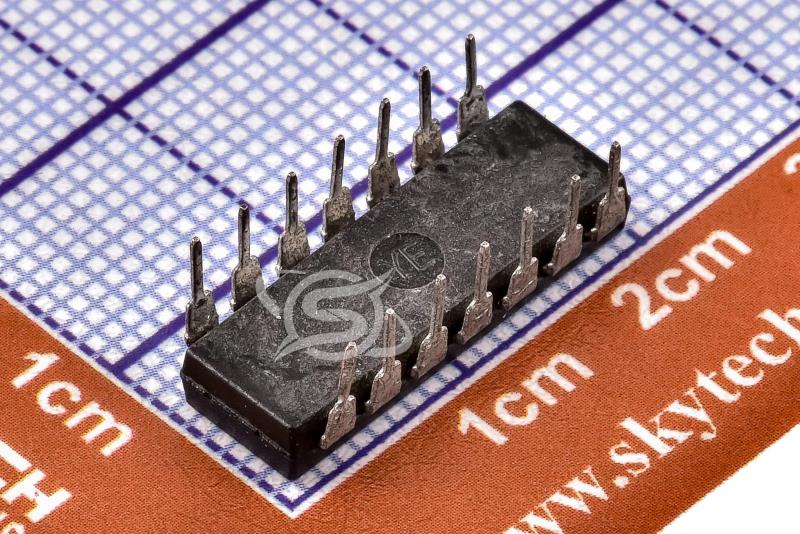

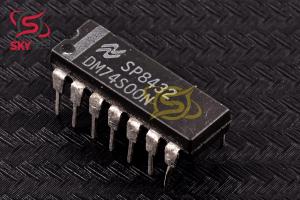

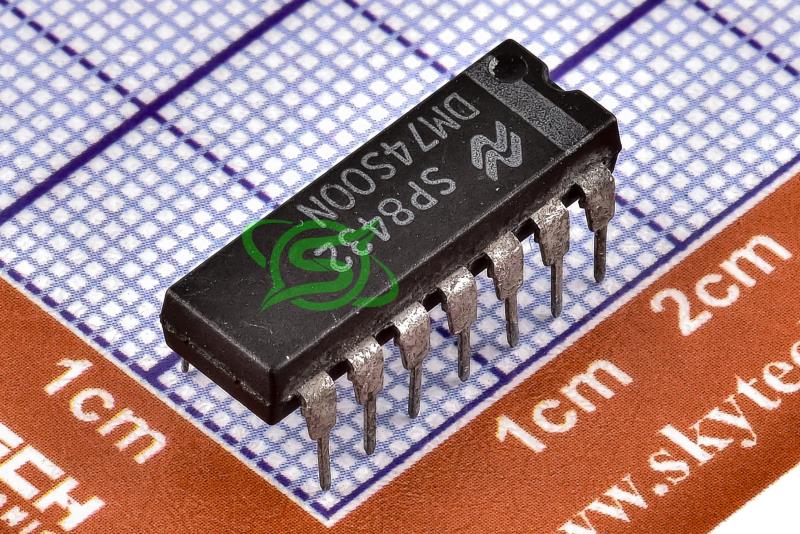

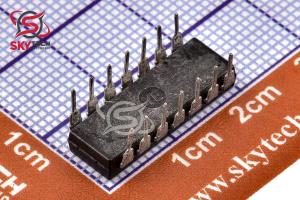

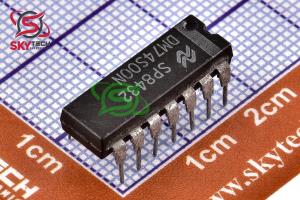

DM74S00N
Quad 2-Input NAND Gate
کیفیت: Refurbished پکیج: PDIP-14
قیمت تک فروشی 282,566 ریال
قیمت عمده 269,968 ریال (10 به بالا)
قیمت ویژه 264,929 ریال (100 به بالا)
قیمت فوق العاده262,409 ریال (1000 به بالا)
 قیمت تک فروشی 0.262 تتر با تخفیف
1.341.281.251.24
|
توضیحات
DM74S00N يک آي‌سي (مدار مجتمع) منطقي ديجيتال است که شامل چهار گيت NAND دو ورودي مستقل است. اين آي‌سي از خانواده منطقي TTL (ترانزيستور-ترانزيستور لاجيک) سري S (Schottky) است که سرعت بالاتري نسبت به سري LS (Low-power Schottky) دارد.
مشخصات کليدي DM74S00N:
نوع گيت: NAND
تعداد گيت‌ها: 4 گيت مستقل
تعداد ورودي هر گيت: 2 ورودي
خانواده منطقي: TTL (ترانزيستور-ترانزيستور لاجيک) سري S (Schottky)
بسته‌بندي: DIP (Dual In-line Package)
تعداد پايه ها: 14 پايه
ولتاژ تغذيه: 5 ولت DC (با محدوده مجاز 4.75 تا 5.25 ولت)
زمان تاخير انتشار: بسيار پايين (در حد نانوثانيه)
جريان خروجي: جريان خروجي بالا (Ioh) و جريان خروجي پايين (Iol) مشخصي دارد که در ديتاشيت آن ذکر شده است.
دماي کاري: معمولاً در محدوده دماي صنعتي (مثلاً -40 تا +85 درجه سانتيگراد) قابل استفاده است.
عملکرد گيت NAND:
گيت NAND يک گيت منطقي است که اگر هر دو ورودي آن 1 (High) باشند، خروجي آن 0 (Low) خواهد بود. در غير اين صورت، خروجي آن 1 (High) خواهد بود. به عبارت ديگر، خروجي گيت NAND معکوس خروجي گيت AND است.
کاربردهاي DM74S00N:
مدارهاي منطقي ترکيبي: براي ايجاد مدارهاي منطقي پيچيده با استفاده از ترکيب گيت‌هاي NAND.
مدارهاي کنترل: در مدارهاي کنترل ديجيتال براي ايجاد منطق‌هاي کنترلي استفاده مي‌شود.
مدارهاي رمزگشايي و رمزگذاري: براي رمزگشايي و رمزگذاري اطلاعات ديجيتال استفاده مي‌شود.
مدارهاي محاسباتي: براي انجام عمليات محاسباتي مانند جمع و تفريق دودويي استفاده مي‌شود.
مدارهاي آموزشي: به دليل سادگي و کاربردي بودن، در مدارهاي آموزشي الکترونيک ديجيتال بسيار مورد استفاده قرار مي‌گيرد.
Description
The DM74S00N is a digital logic IC (integrated circuit) that contains four independent two-input NAND gates. This IC is from the TTL (transistor-transistor logic) S (Schottky) series logic family, which is faster than the LS (Low-power Schottky) series.
Key specifications of the DM74S00N:
Gate type: NAND
Number of gates: 4 independent gates
Number of inputs per gate: 2 inputs
Logic family: TTL (transistor-transistor logic) S (Schottky) series
Package: DIP (Dual In-line Package)
Number of pins: 14 pins
Supply voltage: 5 V DC (with an allowable range of 4.75 to 5.25 V)
Emission delay time: Very low (in nanoseconds)
Output current: It has a specific high output current (Ioh) and low output current (Iol) as mentioned in its datasheet.
Operating temperature: Usually usable in the industrial temperature range (e.g. -40 to +85 degrees Celsius).
NAND gate function:
A NAND gate is a logic gate that, if both its inputs are 1 (High), its output will be 0 (Low). Otherwise, its output will be 1 (High). In other words, the output of a NAND gate is the inverse of the output of an AND gate.
DM74S00N applications:
Combination logic circuits: To create complex logic circuits using a combination of NAND gates.
Control circuits: Used in digital control circuits to create control logic.
Decoding and encoding circuits: Used to decode and encode digital information.
Computing circuits: Used to perform computational operations such as binary addition and subtraction.
Educational circuits: Due to its simplicity and practicality, it is widely used in digital electronics educational circuits.
|
