گیت منطقی NOT

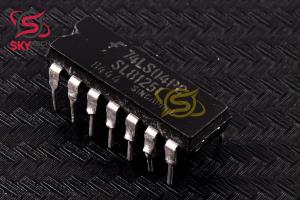

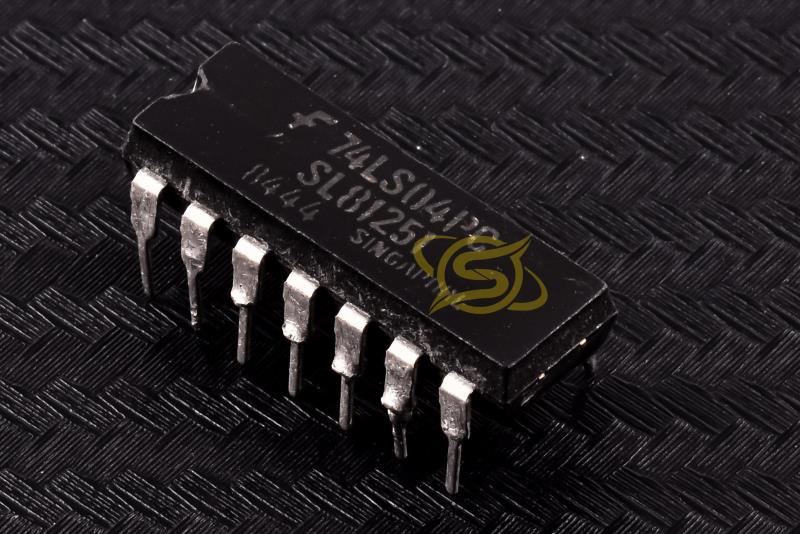

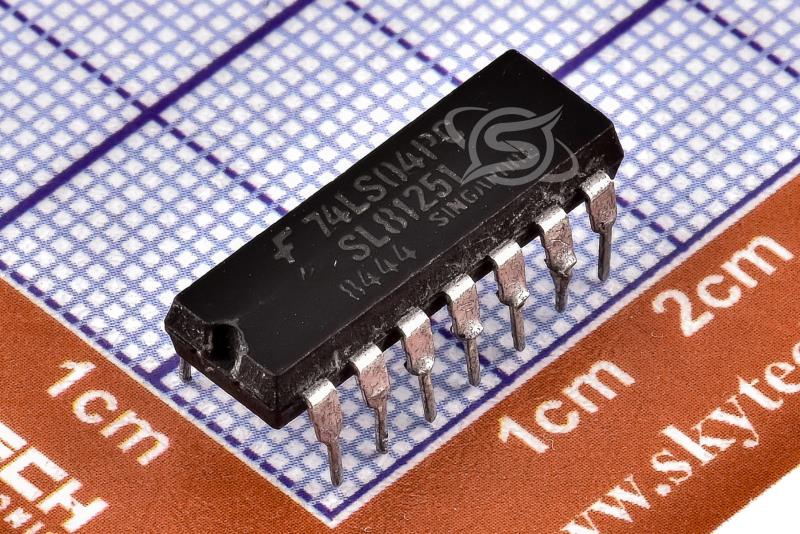

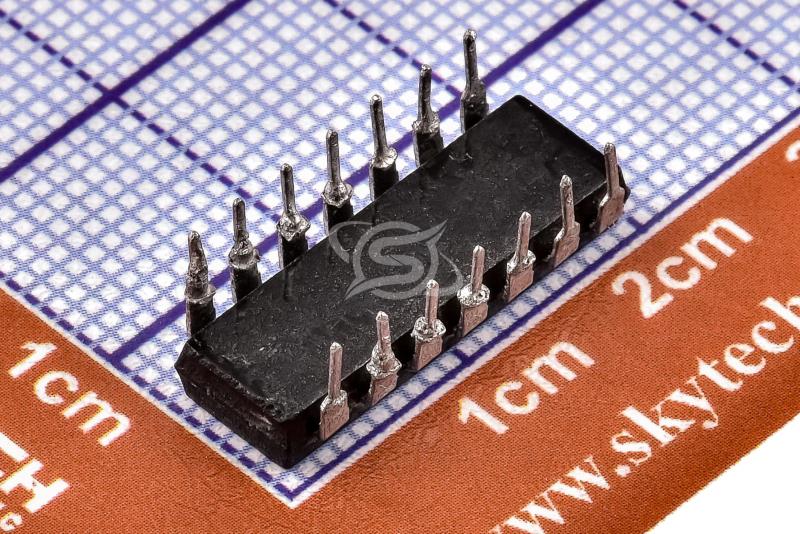

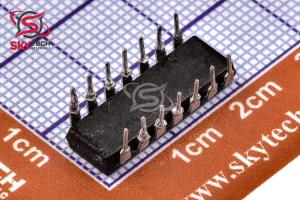

74LS04PC

Hex Inverters / Hex Inverters (with Open Collector Outputs)

کیفیت: Refurbished       پکیج: PDIP-14

قیمت تک فروشی  63,472  ریال

قیمت عمده  61,307  ریال (10 به بالا)

قیمت ویژه  60,441  ریال (100 به بالا)

قیمت فوق العاده60,008  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.058  تتر با تخفیف

0.230.220.220.21


تعداد موجودی در انبار : 2 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

74LS04PC يک آي‌سي (مدار مجتمع) منطقي ديجيتال است که در الکترونيک ديجيتال کاربردهاي فراواني دارد. اين آي‌سي شامل 6 گيت منطقي NOT (معکوس‌کننده) مستقل است. در واقع، 74LS04PC و DM74LS04N از نظر عملکرد و مشخصات الکتريکي کاملاً مشابه هستند، و تفاوت در پيشوند نام و نوع بسته‌بندي است.

مشخصات کليدي 74LS04PC:
نوع گيت: NOT (معکوس‌کننده)
تعداد گيت‌ها: 6 گيت مستقل
خانواده منطقي: TTL (ترانزيستور-ترانزيستور لاجيک) از نوع LS (Low-power Schottky)
بسته‌بندي: PDIP (Plastic Dual In-line Package)، که يک نوع بسته‌بندي رايج براي آي‌سي‌ها است.
تعداد پايه ها: 14 پايه
ولتاژ تغذيه: 5 ولت DC (با محدوده مجاز 4.75 تا 5.25 ولت)
جريان خروجي: جريان خروجي بالا (Ioh) و جريان خروجي پايين (Iol) مشخصي دارد که در ديتاشيت آن ذکر شده است.
دماي کاري: معمولاً در محدوده دماي صنعتي (مثلاً -40 تا +85 درجه سانتيگراد) قابل استفاده است.

معکوس کردن سيگنال‌هاي ديجيتال در مدارهاي مختلف.
ايجاد نوسان‌سازها.
تقويت سيگنال‌هاي ديجيتال.
مدارهاي کنترل ديجيتال.
مدارهاي آموزشي الکترونيک ديجيتال.



Description

The 74LS04PC is a digital logic integrated circuit (IC) that is widely used in digital electronics. It consists of 6 independent NOT (inverting) logic gates. In fact, the 74LS04PC and DM74LS04N are quite similar in terms of performance and electrical specifications, with the difference being the name prefix and the packaging type.

Key specifications of the 74LS04PC:
Gate type: NOT (inverting)
Number of gates: 6 independent gates
Logic family: TTL (transistor-transistor logic) of the LS (low-power Schottky) type
Packaging: PDIP (Plastic Dual In-line Package), which is a common packaging type for ICs.
Number of pins: 14 pins
Supply voltage: 5 V DC (with an allowable range of 4.75 to 5.25 V)
Output current: It has a specific high output current (Ioh) and low output current (Iol) as mentioned in its datasheet.
Operating temperature: Usually usable in the industrial temperature range (for example, -40 to +85 ° C).
Inverting digital signals in various circuits.
Creating oscillators.
Amplifying digital signals.
Digital control circuits.
Digital electronics educational circuits.
