کنترل کننده کاهنده

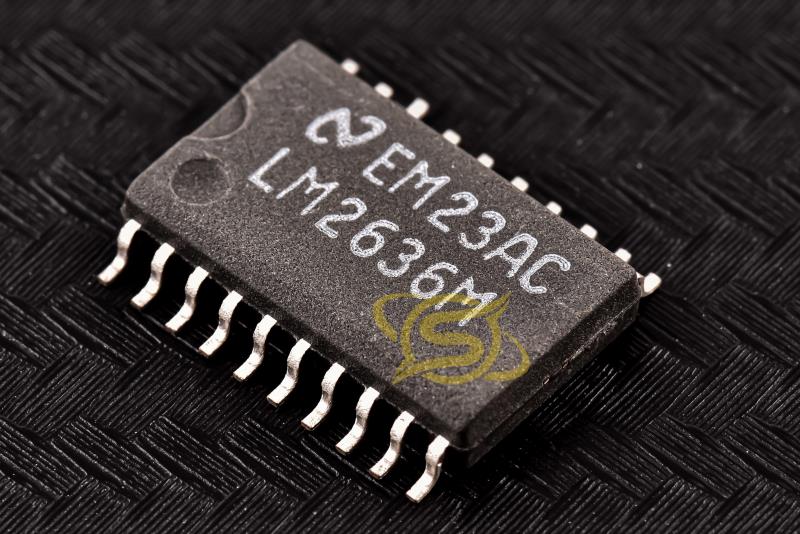

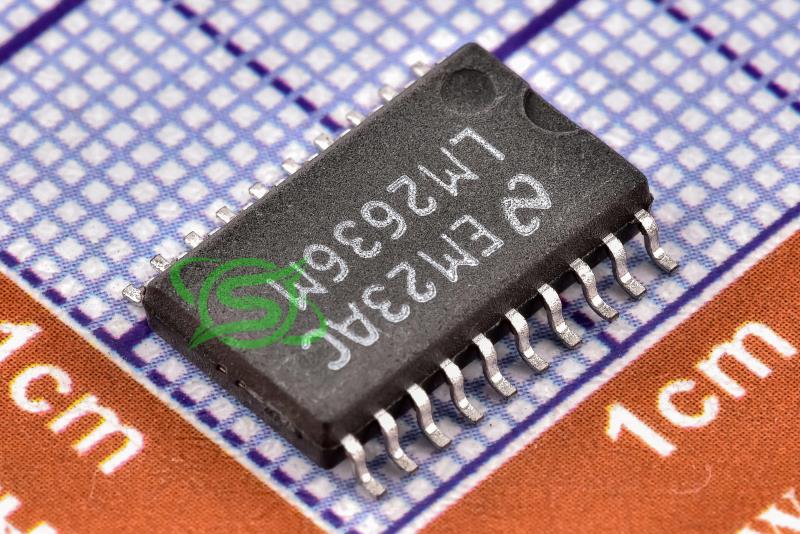

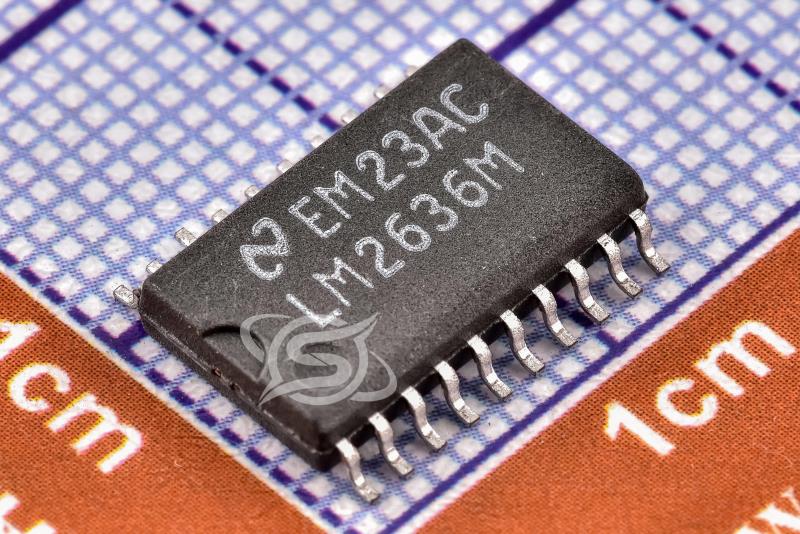

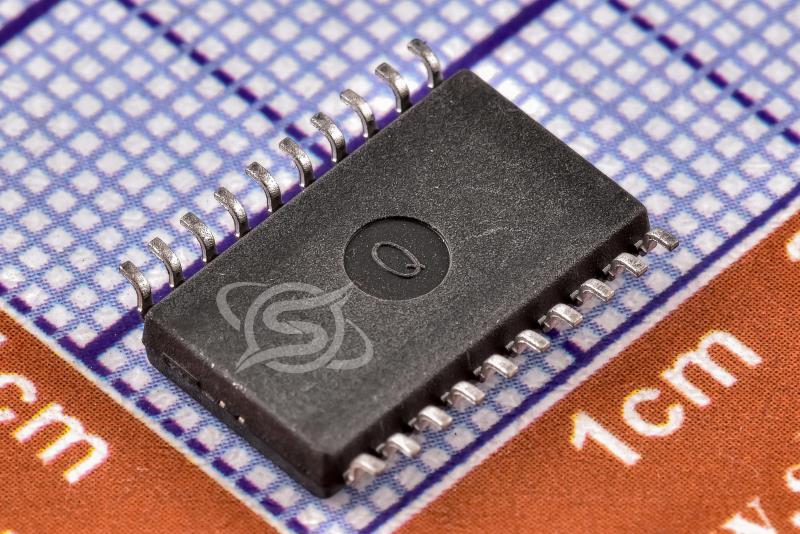

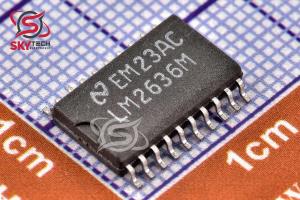

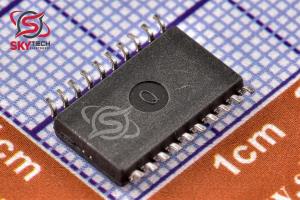

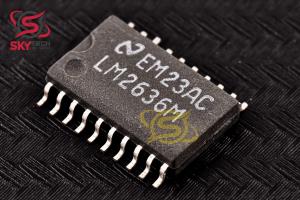

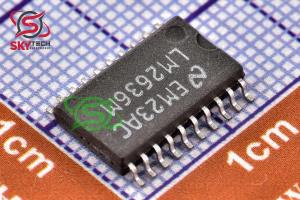

LM2636M
5Bit Programmable Synchronous Buck Regulator Controller
کیفیت: ORIGINAL(distributor) پکیج: SO-20
قیمت تک فروشی 1,626,200 ریال
قیمت عمده 1,550,000 ریال (10 به بالا)
قیمت ویژه 1,519,520 ریال (100 به بالا)
قیمت فوق العاده1,504,280 ریال (1000 به بالا)
 قیمت تک فروشی 1.505 تتر با تخفیف
8.487.847.76
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-65 سانتيگراد |
|
| شرکت توليد کننده |
NATIONAL SEMICONDUCTOR |
|
توضیحات
LM2636 يک کنترل کننده با سرعت بالا است که به طور خاص براي استفاده در مبدل هاي باک DC/DC همزمان براي ريزپردازنده هاي پيشرفته d طراحي شده است. يک DAC 5 بيتي کد VID را مستقيماً از CPU مي پذيرد و ولتاژ خروجي را از 1.3 ولت به 3.5 ولت تنظيم مي کند.
اين ويژگي هاي توان خوب، محافظت در برابر ولتاژ بيش از حد و قابليت هاي خروجي را مطابق با مشخصات VRM اينتل فراهم مي کند. محدوديت جريان با نظارت بر افت ولتاژ در rDS_ON MOSFET سمت بالا به دست مي آيد، که مقاومت حس جريان گران قيمت را حذف مي کند. LM2636 از معماري PWM حالت ولتاژ فرکانس ثابت استفاده مي کند.
براي ارائه پاسخ سريعتر به يک بار گذرا بزرگ و سريع، دو مقايسه کننده فوق سريع براي نظارت بر ولتاژ خروجي تعبيه شده اند و در صورت لزوم حلقه کنترل اوليه را ناديده مي گيرند. فرکانس PWM از طريق يک مقاومت خارجي از 50 کيلوهرتز تا 1 مگاهرتز قابل تنظيم است.
گستره وسيع فرکانس PWM به طراح منبع تغذيه انعطاف پذيري مي دهد تا بين عملکرد پاسخ گذرا بار، هزينه ماسفت و راندمان کلي تعادل ايجاد کند.
Description
The LM2636 is a high speed controller designed specifically for use in synchronous DC/DC buck converters for advance d microprocessors. A 5-bit DAC accepts the VID code directly from the CPU and adjusts the output voltage from 1.3V to 3.5V.
It provides the power good, over-voltage protection, and output enable features as required by Intel VRM specifications. Current limiting is achieved by monitoring the voltage drop across the rDS_ON of the high side MOSFET, which eliminates an expensive current sense resistor. The LM2636 employs a fixed-frequency voltage mode PWM architecture.
To provide a faster response to a large and fast load transient, two ultra-fast comparators are built in to monitor the output voltage and override the primary control loop when necessary. The PWM frequency is adjustable from 50 kHz to 1 MHz through an external resistor.
The wide range of PWM frequency gives the power supply designer the flexibility to make trade-offs between load transient response performance, MOSFET cost and the overall efficiency
|
