تراشه مدیریت توان

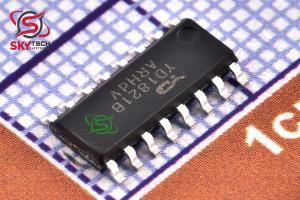

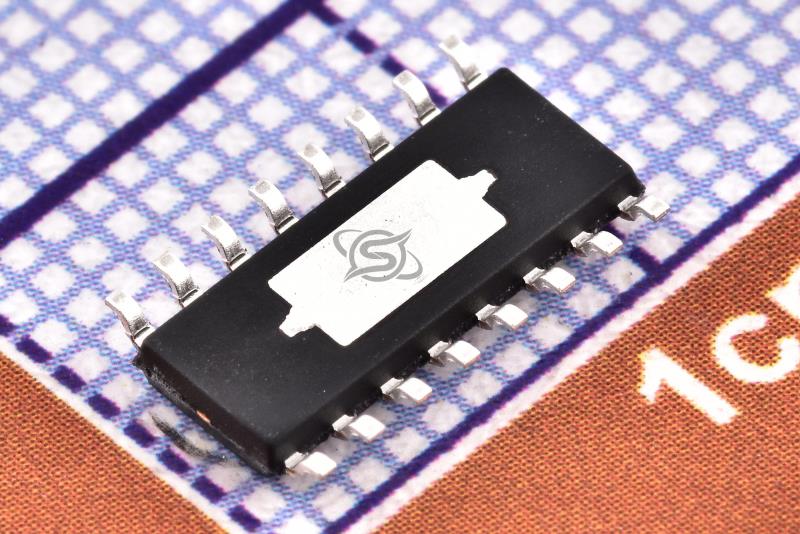

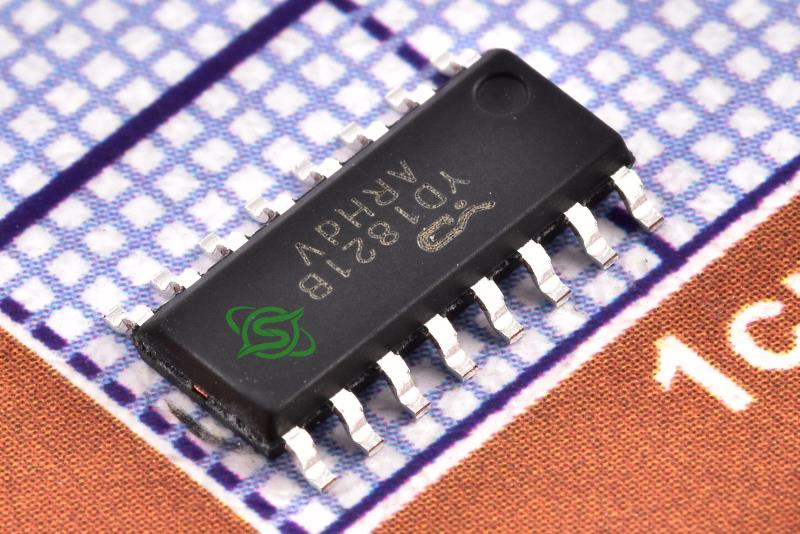

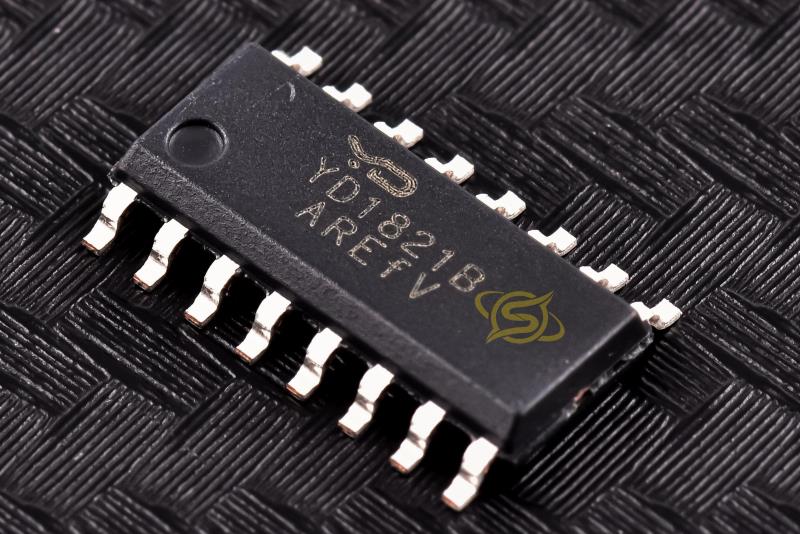

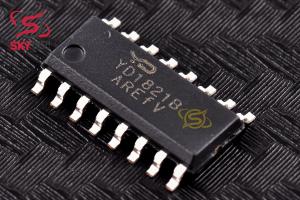

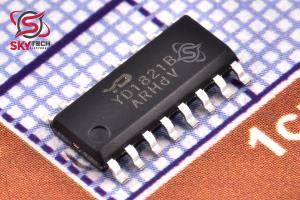

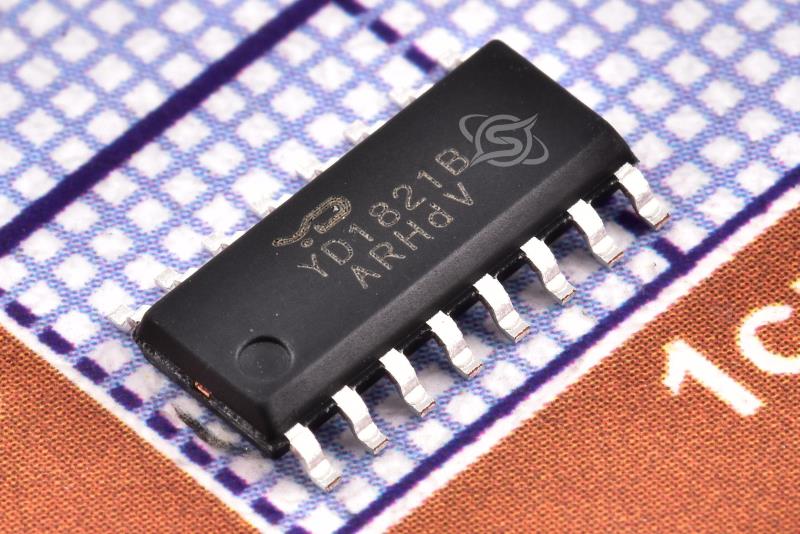

YD1821B

FOUR WAY POWER MANAGEMENT CIRCUIT FOR CAR AUDIO

کیفیت: ORIGINAL(distributor)       پکیج: ESOP-16

قیمت تک فروشی  414,050  ریال

قیمت عمده  395,190  ریال (10 به بالا)

قیمت ویژه  387,646  ریال (100 به بالا)

قیمت فوق العاده383,874  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.588  تتر با تخفیف

3.1532.942.91


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج ESOP-16
نوع محصول COONTROLLER
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 16     ولت
شرکت توليد کننده YD



توضیحات

شرح مدار عملکردي YD1821B يک مدار مديريت برق چهار طرفه براي صداي خودرو است. پايه 16 منبع تغذيه کل مدار است و هيت سينک پايين ترمينال زمين است. منبع تغذيه اصلي مستقيماً به باتري +B متصل مي شود. محدوده ورودي 5.5 ~ 18.5 ولت است، حداکثر ولتاژ بيش از 28 ولت است و ضربه پالس آني (عرض پالس کمتر از 1 ميلي ثانيه) مي تواند به 50 ولت برسد. رگولاتور 1 شامل يک تنظيم کننده منبع تغذيه MCU (VDD) است که به طور معمول متصل است. افت ولتاژ پايين Vcc-Vout1 کوچکتر برابر با 1.0 ولت، جريان بدون بار کمتر از 100 ميکرو آمپر و عملکرد ضد جريان معکوس. پايه 1 منبع تغذيه رگولاتور 1 (REG1) در مدار است. محدوده توان ورودي 4.8V~+B، Vcc کوچکتر برابر +B است. راه‌هاي زيادي براي اتصال پايه 1 وجود دارد: مي‌توان آن را مستقيماً به پايه 16 (+B) متصل کرد، که ويژگي‌هاي ولتاژ پايين خوبي دارد، اما مصرف برق مدار زياد است. توصيه مي شود پايه 16 (+B) را وصل کنيد. ) به پايه 1 (Vcc) يک مقاومت 39 اهم/1206 را مي توان به صورت سري بين +B و پايه 1 وصل کرد که ويژگي هاي ولتاژ پايين را کاهش مي دهد. يکي از مدارهاي کاربردي اين روش را ارائه مي دهد. همچنين مي توانيد يک 200 اهم/0804 را وصل کنيد.



Description

Functional Circuit Description The YD1821B is a four-way power management circuit for car audio. Pin 16 is the power supply for the entire circuit, and the bottom heatsink is the ground terminal. The main power supply is connected directly to the +B battery. The input range is 5.5~18.5V, the maximum voltage is more than 28V, and the instantaneous pulse impulse (pulse width less than 1ms) can reach 50V. Regulator 1 contains a normally connected MCU power supply regulator (VDD). Low voltage drop Vcc-Vout1smaller equal 1.0V, no-load current less than 100micro A, and anti-reverse current function. Pin 1 is the power supply for regulator 1 (REG1) in the circuit. The input power range is 4.8V~+B, Vcc smaller equal +B. There are many ways to connect pin 1: it can be directly connected to pin 16 (+B), which has good low voltage characteristics, but the circuit power consumption is high. It is recommended to connect pin 16 (+B) . ) to pin 1 (Vcc) A 39ohm/1206 resistor can be connected in series between +B and pin 1, which reduces the low voltage characteristics. One of the application circuits provides this method; You can also connect a 200ohm/0804.
