توضیحات
Am29F040B يک حافظه فلش 4 مگابيت و 5.0 ولتي است که هر کدام به صورت 524288 کيلوبايت 8 بيتي سازماندهي شده است. 512 کيلوبايت داده به هشت بخش 64 کيلوبايتي براي قابليت پاک کردن انعطاف پذير تقسيم مي شود. 8 بيت داده در DQ0-DQ7 ظاهر مي شود.

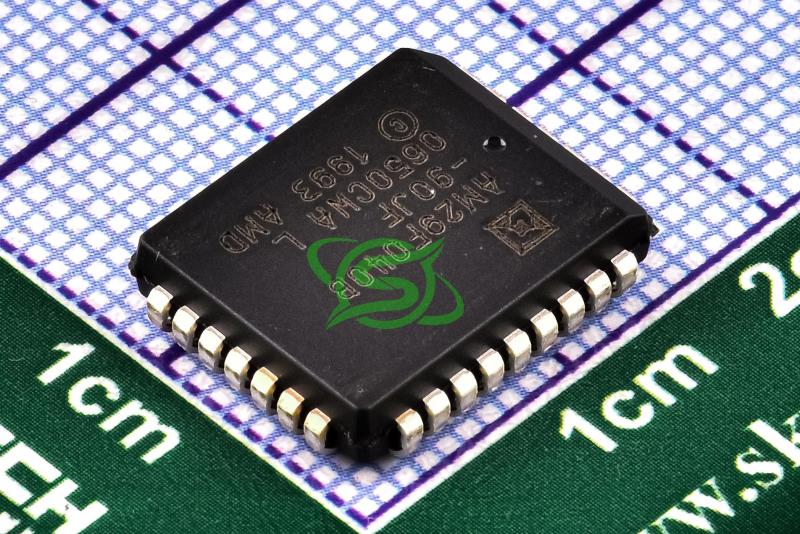

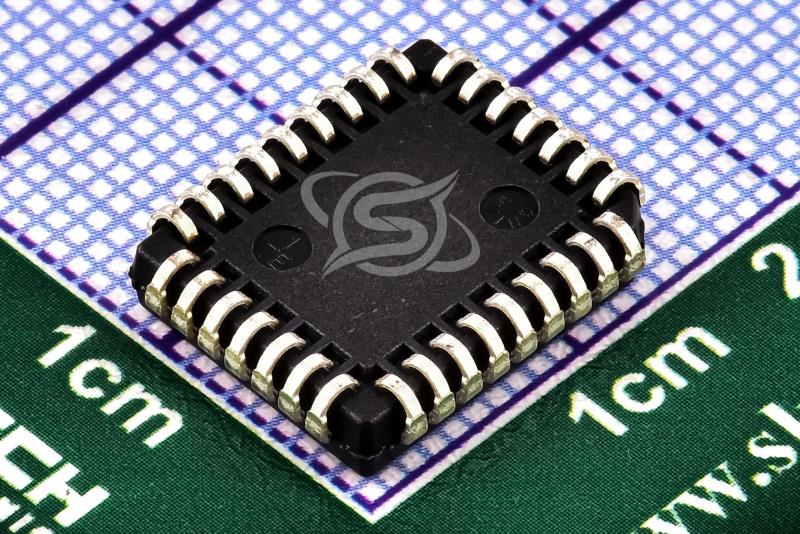

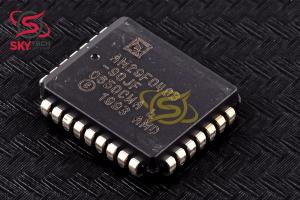

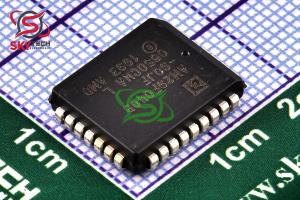

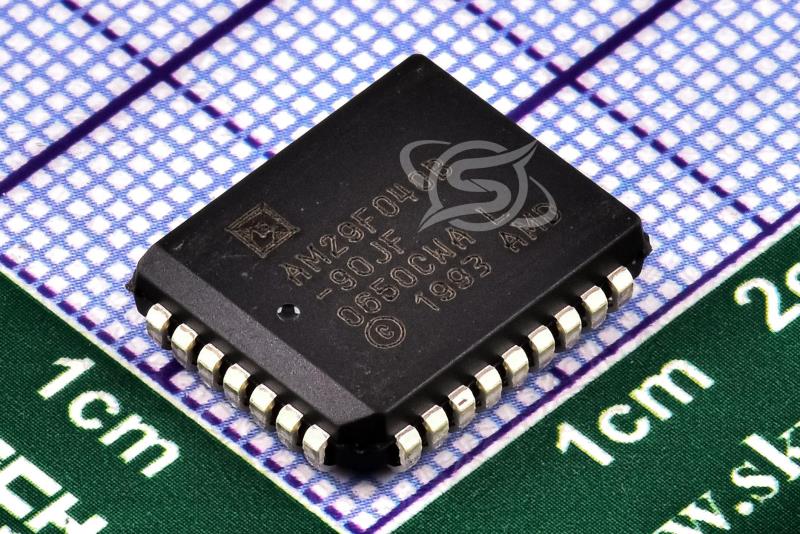

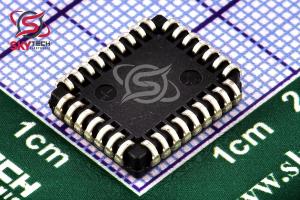

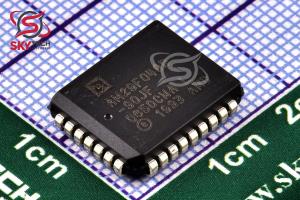

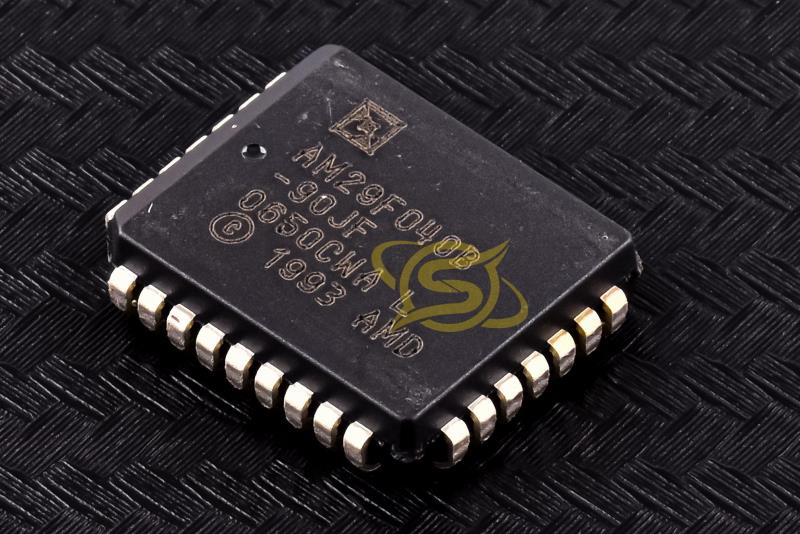

Am29F040B در بسته هاي PLCC، TSOP و PDIP 32 پين ارائه مي شود. اين دستگاه براي برنامه ريزي در سيستم با منبع تغذيه استاندارد 5.0 ولت VCC طراحي شده است. يک VPP 12.0 ولتي براي عمليات نوشتن يا پاک کردن مورد نياز نيست. دستگاه را مي توان در برنامه نويس هاي استاندارد EPROM نيز برنامه ريزي کرد.
اين دستگاه با استفاده از فناوري فرآيند 0.32 ميکرومتر AMD توليد شده است و تمام ويژگي ها و مزاياي Am29F040 را ارائه مي دهد که با استفاده از فناوري فرآيند 0.5 ميکرومتر توليد شده است. علاوه بر اين، Am29F040B داراي يک بيت کليد دوم به نام DQ2 است و همچنين قابليت برنامه ريزي در حالت Erase Suspend را نيز ارائه مي دهد.
استاندارد Am29F040B زمان هاي دسترسي 55، 70، 90 و 120 ns را ارائه مي دهد و به ريزپردازنده هاي پرسرعت اجازه مي دهد بدون حالت انتظار کار کنند. براي از بين بردن مشاجره اتوبوس، دستگاه داراي کنترل هاي تراشه هاي جداگانه (CE#)، فعال کردن (WE#) و فعال کردن خروجي (OE#) است.
Description
The Am29F040B is a 4 Mbit, 5.0 V flash memory, organized as 524288 KB of 8-bit data. The 512 KB of data is divided into eight 64 KB segments for flexible erasure capability. The 8 data bits appear in DQ0-DQ7.
The Am29F040B is available in PLCC, TSOP, and 32-pin PDIP packages. The device is designed for in-system programming with a standard 5.0 V VCC power supply. A 12.0 V VPP is not required for write or erase operations. The device can also be programmed in standard EPROM programmers.
It is manufactured using AMD s 0.32-micron process technology and offers all the features and benefits of the Am29F040, which was manufactured using 0.5-micron process technology. In addition, the Am29F040B has a second key bit, called DQ2, and also offers the ability to program in Erase Suspend mode. The Am29F040B standard offers access times of 55, 70, 90, and 120 ns, allowing high-speed microprocessors to operate without wait states. To eliminate bus contention, the device has separate chip controls for the enable (CE#), enable (WE#), and enable output (OE#).
|
