تقویت کننده عملیاتی

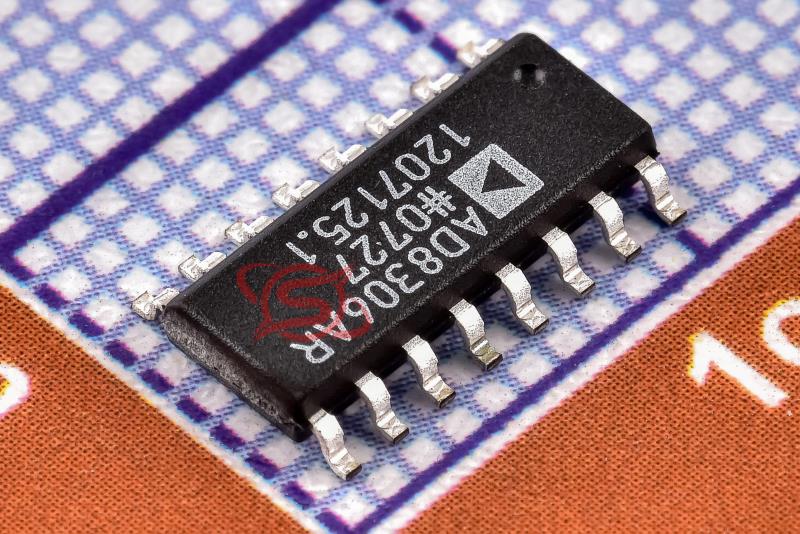

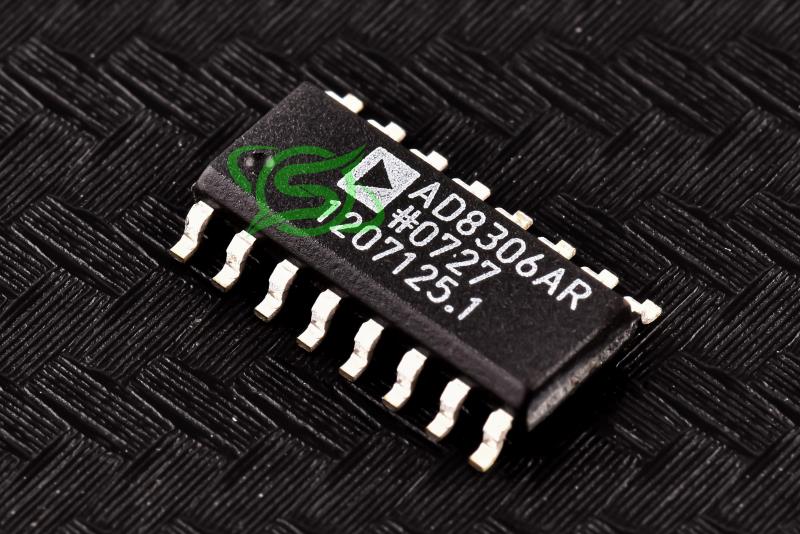

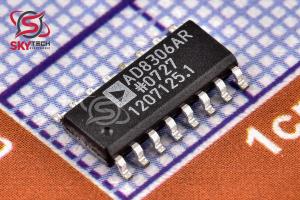

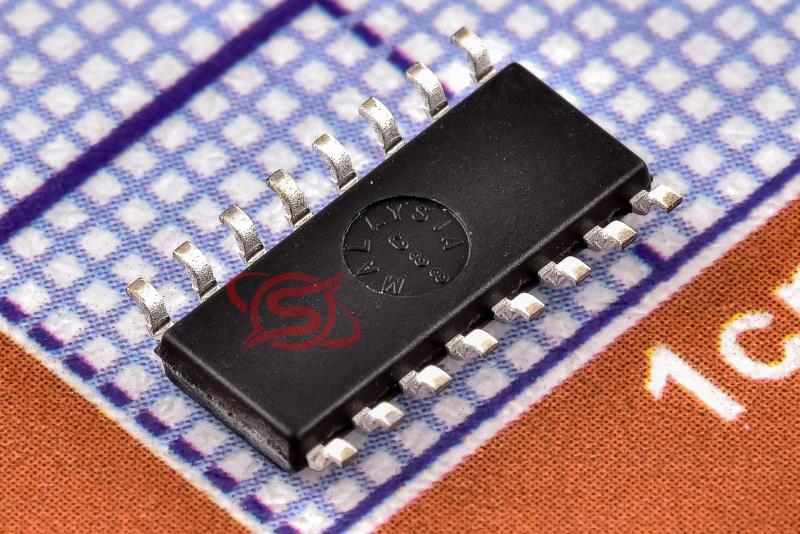

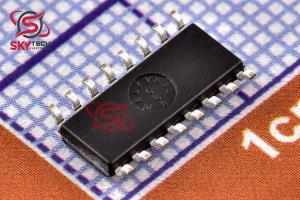

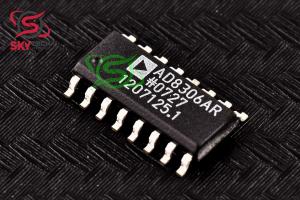

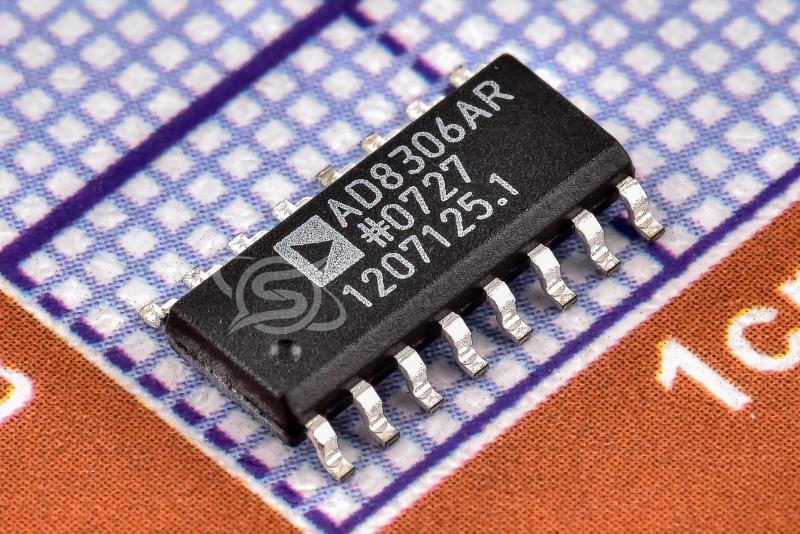

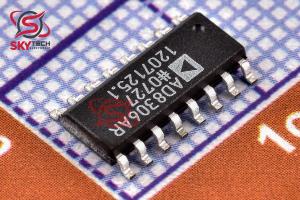

AD8306AR
5MHz – 400MHz 100 dB High Precision Limiting-Logarithmic Amplifier
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 183,816 ریال
قیمت عمده 175,370 ریال (10 به بالا)
قیمت ویژه 171,992 ریال (100 به بالا)
قیمت فوق العاده170,303 ریال (1000 به بالا)
 قیمت تک فروشی 0.195 تتر با تخفیف
1.0510.980.97
|
توضیحات
AD8306 يک تقويت کننده محدود کننده IF کامل است که هم اندازه گيري دقيق لگاريتمي (دسي بل) سيگنال ورودي (تابع RSSI) را در محدوده ديناميکي 100 دسي بل و هم يک خروجي محدود کننده قابل برنامه ريزي را ارائه مي دهد که از 5 مگاهرتز تا 400 مگاهرتز مفيد است. استفاده از آن آسان است و به قطعات خارجي کمي نياز دارد.
يک ولتاژ منبع تغذيه 2.7 + تا 6.5 + ولت در 16 ميلي آمپر مورد نياز است، که مربوط به مصرف برق کمتر از 50 مگاوات در 3 ولت، به اضافه جريان باياس محدود کننده، تعيين شده توسط برنامه کاربردي و معمولا 2 ميلي آمپر است، که يک بهره محدود کننده را فراهم مي کند. 90 دسي بل در هنگام استفاده از بارهاي 200 اهم.
يک رابط کنترلي سازگار با CMOS مي تواند AD8306 را در حدود 500 ns فعال کند و آن را در جريان آماده به کار کمتر از 1 ميکرو A غيرفعال کند. شش سلول تقويت کننده/محدود کننده آبشاري در مسير اصلي داراي بهره سيگنال کوچک 12.04 دسي بل (4×4) هستند. ، با پهناي باند -3 دسي بل 850 مگاهرتز، بهره کلي 72 دسي بل را ارائه مي دهد.
مرحله خروجي قابل برنامه ريزي 18 دسي بل بهره بيشتري را ارائه مي دهد. ورودي کاملاً ديفرانسيل است و امپدانس نسبتاً بالايي را ارائه مي دهد (1 کيلو اهم به صورت موازي با 2.5 pF).
حساسيت AD8306 را مي توان با استفاده از شبکه تطبيق ورودي افزايش داد. هر يک از سلول هاي افزايش اصلي شامل يک آشکارساز تمام موج است. چهار آشکارساز ديگر که توسط يک تضعيف کننده پهناي باند هدايت مي شوند، براي افزايش سطح بالاي محدوده ديناميکي بيش از 48 دسي بل استفاده مي شوند.
Description
The AD8306 is a complete IF limiting amplifier, providing both an accurate logarithmic (decibel) measure of the input signal (the RSSI function) over a dynamic range of 100 dB, and a programmable limiter output, useful from 5 MHz to 400 MHz. It is easy to use, requiring few external components.
A single supply voltage of +2.7 V to +6.5 V at 16 mA is needed, corresponding to a power consumption of under 50 mW at 3 V, plus the limiter bias current, determined by the application and typically 2 mA, providing a limiter gain of 90 dB when using 200 ohm loads.
A CMOS-compatible control interface can enable the AD8306 within about 500 ns and disable it to a standby current of under 1 micro A. The six cascaded amplifier/limiter cells in the main path have a small signal gain of 12.04 dB (×4), with a -3 dB bandwidth of 850 MHz, providing a total gain of 72 dB.
The programmable output stage provides a further 18 dB of gain. The input is fully differential and presents a moderately high impedance (1 k? in parallel with 2.5 pF).
The sensitivity of the AD8306 can be raised by using an input matching network. Each of the main gain cells includes a full-wave detector. An additional four detectors, driven by a broadband attenuator, are used to extend the top end of the dynamic range by over 48 dB.
|
