توضیحات
حافظه فلش سريال W25Q256JW (256M-bit) يک راه حل ذخيره سازي براي سيستم هايي با فضا، پين و قدرت محدود ارائه مي دهد. سري 25Q انعطاف پذيري و عملکردي فراتر از دستگاه هاي فلش سريال معمولي ارائه مي دهد.
آنها براي سايه زدن کد به رم، اجراي کد مستقيم از Dual/Quad SPI (XIP) و ذخيره صدا، متن و داده ايده آل هستند. اين دستگاه بر روي يک منبع تغذيه 1.7 ولت تا 1.95 ولت با مصرف جريان کمتر از 1 ميکرو آمپر براي قطع برق کار مي کند.
همه دستگاه ها در بسته هاي صرفه جويي در فضا ارائه مي شوند. آرايه W25Q256JW در 131072 صفحه قابل برنامه ريزي با حجم 256 بايت سازماندهي شده است. حداکثر 256 بايت را مي توان در يک زمان برنامه ريزي کرد. صفحات را مي توان در گروه هاي 16 تايي (پاک کردن بخش 4 کيلوبايتي)، گروه هاي 128 تاي (حذف بلوک 32 کيلوبايتي)، گروه هاي 256 تاي (پاک کردن بلوک هاي 64 کيلوبايتي) يا کل تراشه (پاک کردن تراشه) پاک کرد.
W25Q256JW به ترتيب داراي 8192 بخش قابل پاک کردن و 512 بلوک قابل پاک کردن است. بخش‌هاي کوچک 4 کيلوبايتي، انعطاف‌پذيري بيشتري را در برنامه‌هايي که به ذخيره‌سازي داده‌ها و پارامترها نياز دارند، مي‌دهد. W25Q256JW از رابط استاندارد سريال جانبي (SPI)، SPI دوگانه/چهارگانه ورودي/خروجي: ساعت سريال، انتخاب چيپ، داده هاي سريال I/O0 (DI)، I/O1 (DO)، I/O2 و I/O3 پشتيباني مي کند. .
Description

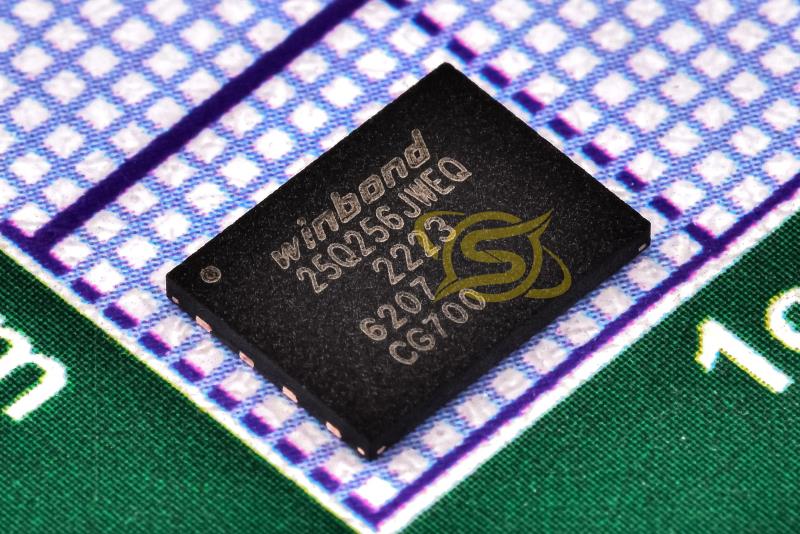

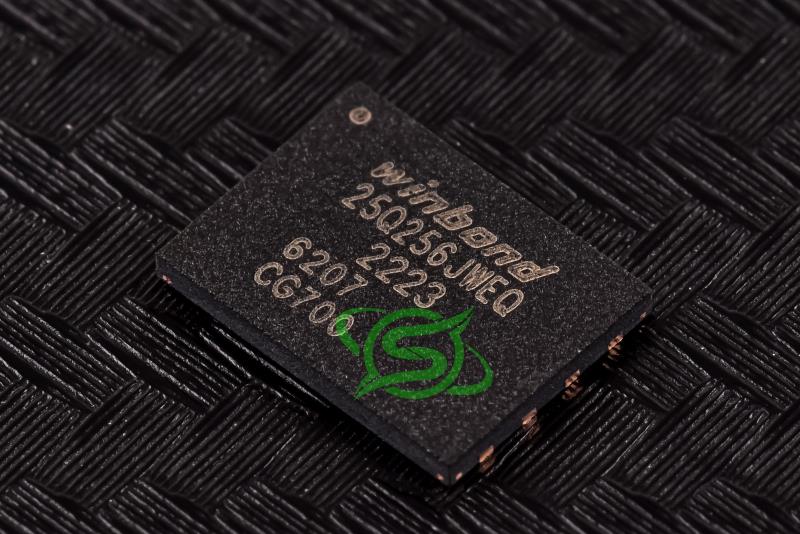

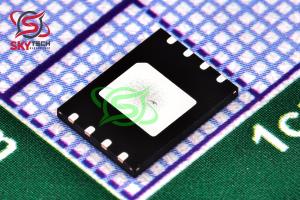

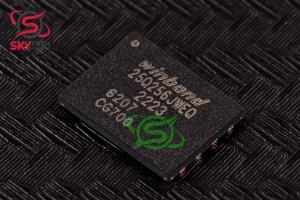

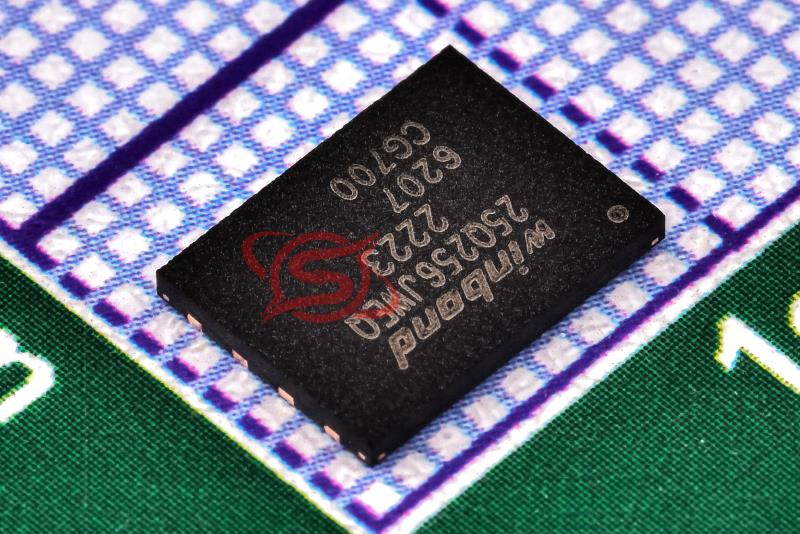

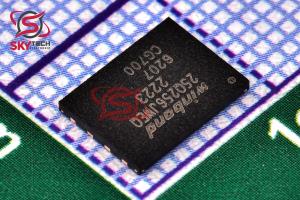

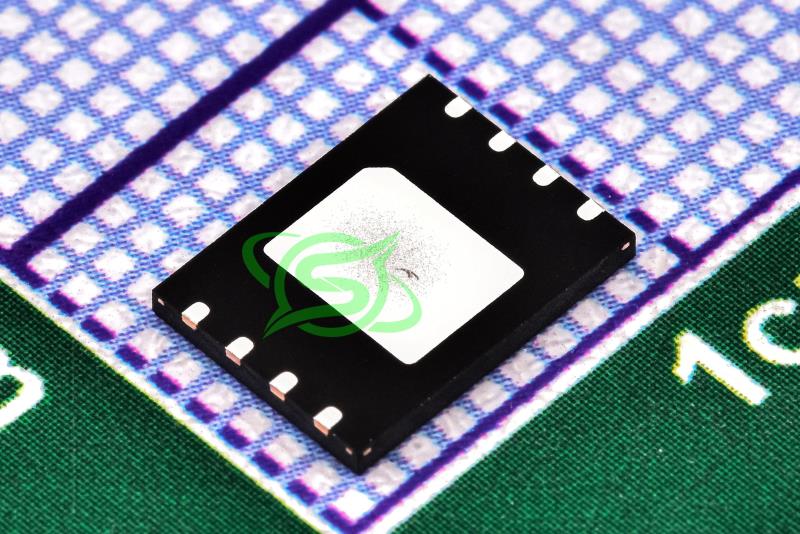

The W25Q256JW (256M-bit) Serial Flash memory provides a storage solution for systems with limited space, pins and power. The 25Q series offers flexibility and performance well beyond ordinary Serial Flash devices.
They are ideal for code shadowing to RAM, executing code directly from Dual/Quad SPI (XIP) and storing voice, text and data. The device operates on a single 1.7V to 1.95V power supply with current consumption as low as 1micro A for power-down.
All devices are offered in space-saving packages. The W25Q256JW array is organized into 131,072 programmable pages of 256-bytes each. Up to 256 bytes can be programmed at a time. Pages can be erased in groups of 16 (4KB sector erase), groups of 128 (32KB block erase), groups of 256 (64KB block erase) or the entire chip (chip erase).
The W25Q256JW has 8,192 erasable sectors and 512 erasable blocks respectively. The small 4KB sectors allow for greater flexibility in applications that require data and parameter storage. The W25Q256JW supports the standard Serial Peripheral Interface (SPI), Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2, and I/O3.
|
