توضیحات

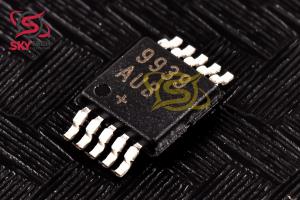

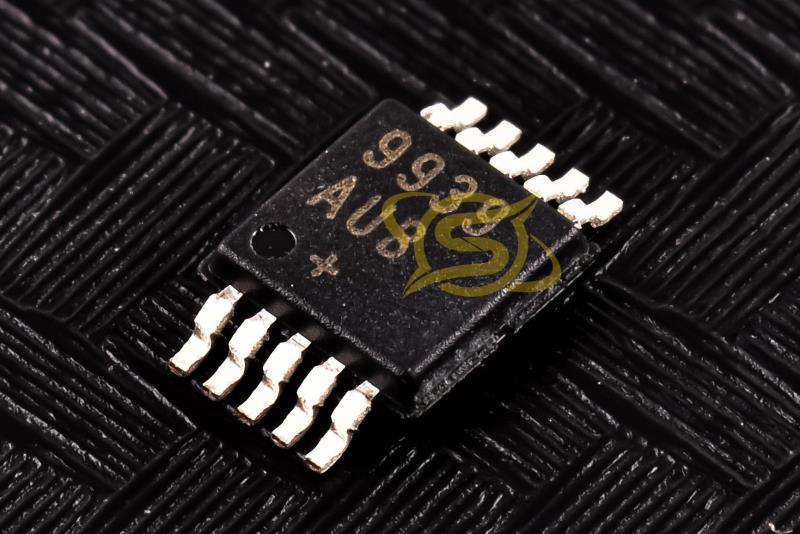

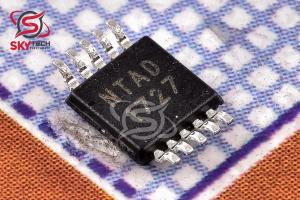

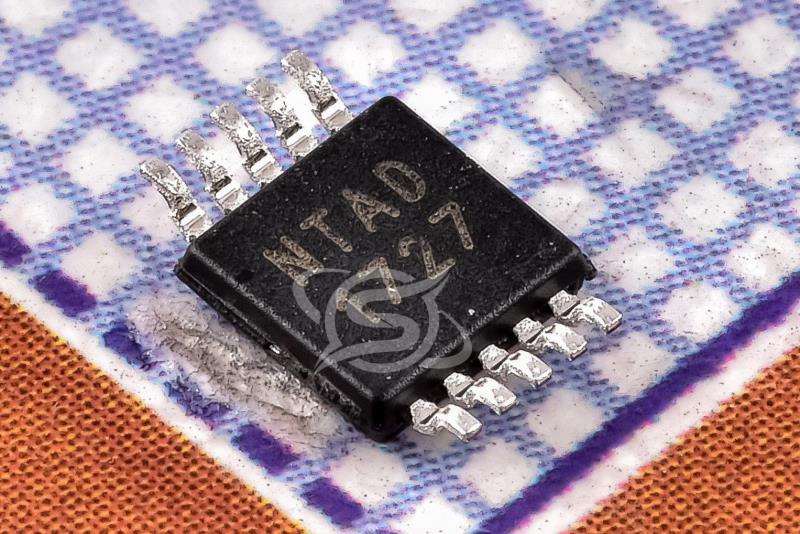

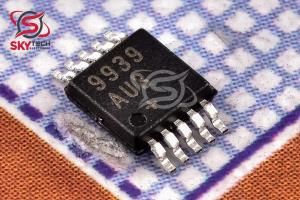

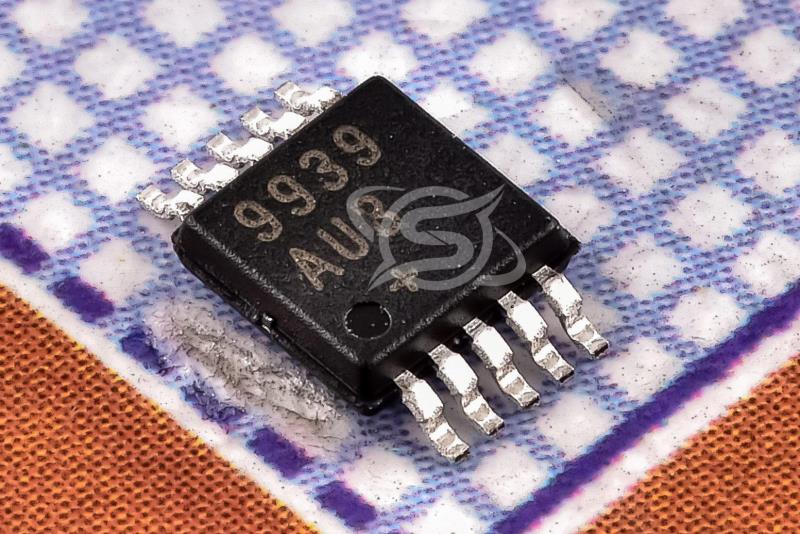

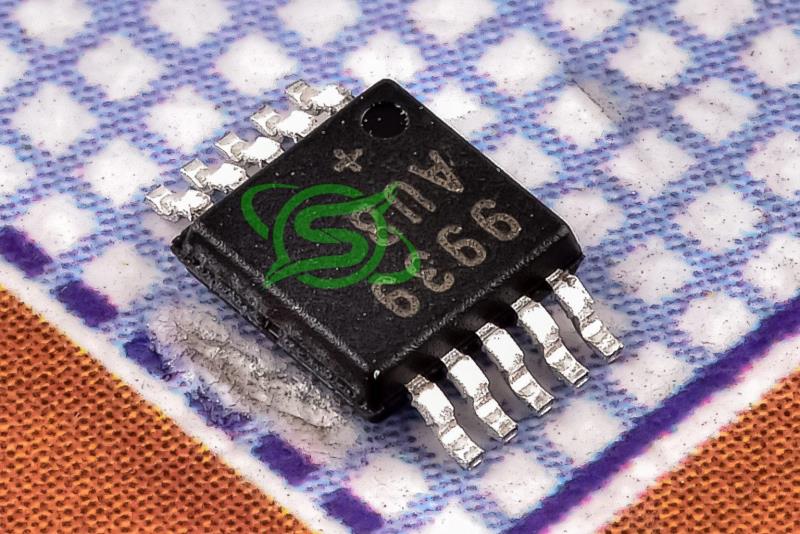

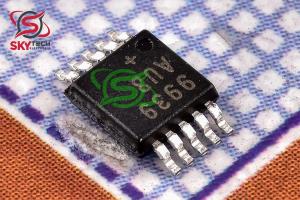

MAX9939 يک تقويت‌کننده بهره برنامه‌ريزي‌پذير ورودي تفاضلي (PGA) همه منظوره است که براي تنظيم انواع سيگنال‌هاي دامنه ديناميکي گسترده مانند سيگنال‌هايي که در کاربردهاي حس جريان موتور، ابزار دقيق پزشکي و سونار يافت مي‌شوند، ايده‌آل است.
داراي بهره هاي ديفرانسيل قابل برنامه ريزي از 0.2V/V تا 157V/V، جبران ولتاژ ورودي ورودي، و تقويت کننده خروجي است که مي تواند به عنوان يک فيلتر فعال درجه بالا يا براي ارائه خروجي ديفرانسيل پيکربندي شود.
PGA براي پهناي باند سيگنال بالا بهينه شده است و بهره آن را مي توان به صورت 0.2V/V، 1V/V، 10V/V، 20V/V، 30V/V، 40V/V، 60V/V، 80V/V برنامه ريزي کرد. 119V/V و 157V/V. تطبيق دقيق مقاومت، سرعت بهره بسيار کم و CMRR بالا را فراهم مي کند.
اگرچه MAX9939 از يک منبع VCC بين 2.9 ولت تا 5.5 ولت کار مي کند، به دليل استفاده از يک مرحله تقويت کننده تغيير سطح ورودي، مي تواند سيگنال ها را هم در بالا و هم در زير زمين پردازش کند. علاوه بر اين، ورودي هاي آن تا 16 ولت محافظت مي شود و به آن اجازه مي دهد در برابر شرايط خطا و بيش از محدوده سيگنال مقاومت کند.
Description
The MAX9939 is a general-purpose, differential-input programmable-gain amplifier (PGA) that is ideal for conditioning a variety of wide dynamic range signals such as those found in motor current-sense, medical instrumentation, and sonar data acquisition applications.
It features programmable differential gains from 0.2V/V to 157V/V, input offset-voltage compensation, and an output amplifier that can be configured either as a high-order active filter or to provide a differential output.
The PGA is optimized for high-signal bandwidth and its gain can be programmed to be 0.2V/V, 1V/V, 10V/V, 20V/V, 30V/V, 40V/V, 60V/V, 80V/V, 119V/V, and 157V/V. Precision resistor matching provides extremely low gain tempco and high CMRR.
Although the MAX9939 operates from a single supply VCC between 2.9V to 5.5V, it can process signals both above and below ground due to the use of an input level-shifting amplifier stage. Furthermore, its inputs are protected to ±16V, allowing it to withstand fault conditions and signal overranges
|
