گیت منطقی NAND

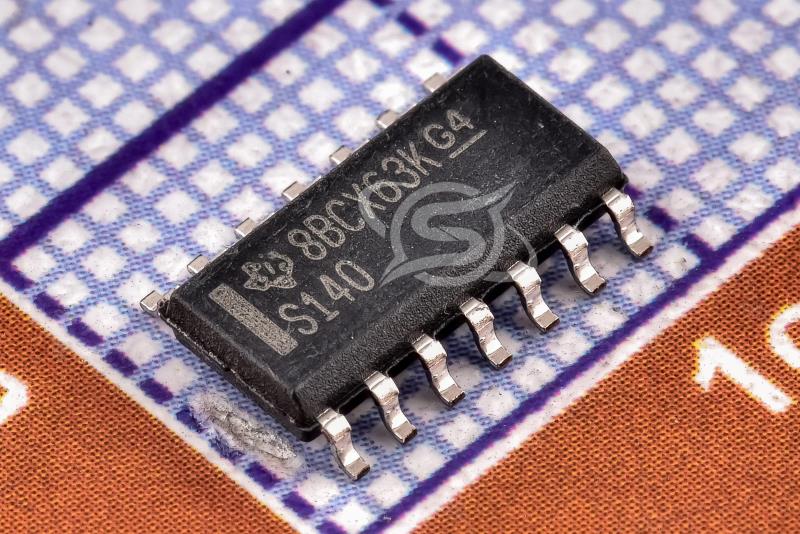

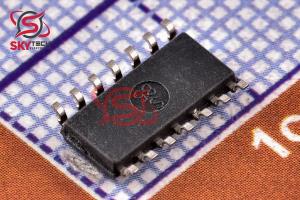

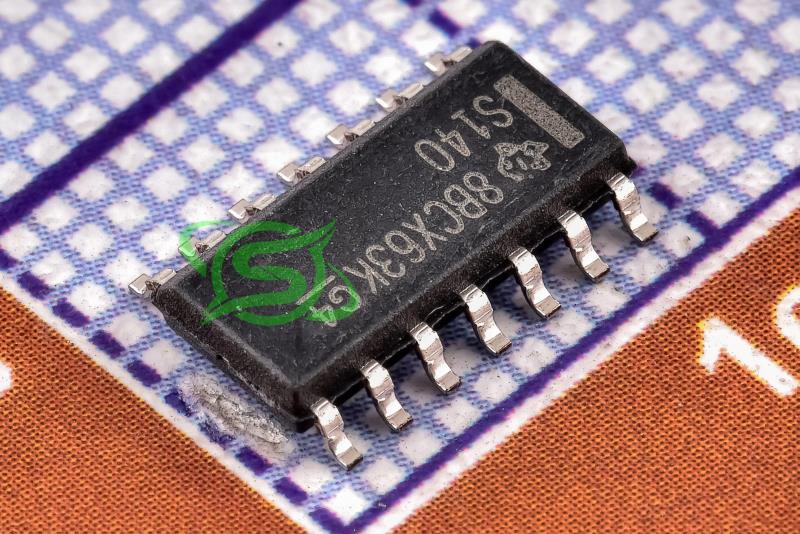

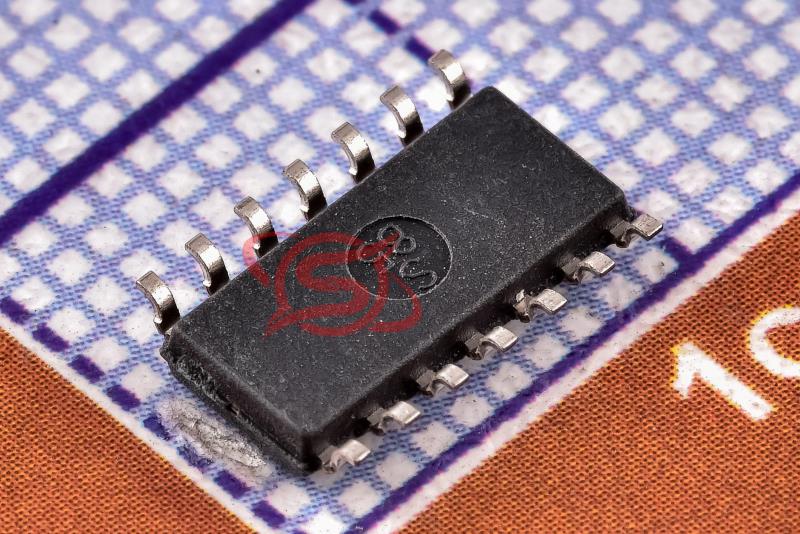

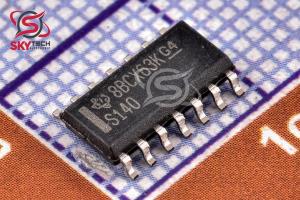

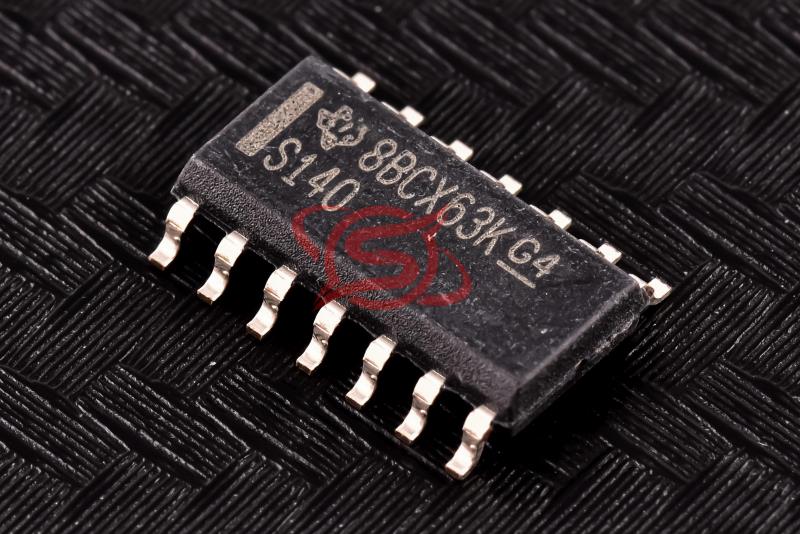

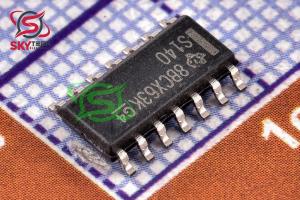

SN74S140DR

DUAL 4-INPUT POSITIVE-NAND 50-OHM LINE DRIVERS

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-14

قیمت تک فروشی  1,678,296  ریال

قیمت عمده  1,598,663  ریال (10 به بالا)

قیمت ویژه  1,566,809  ریال (100 به بالا)

قیمت فوق العاده1,550,883  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.956  تتر با تخفیف

9.368.918.738.64


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

يک گيت ساده دو ورودي NAND منطقي مي‌تواند توسط کليدهاي مقاومتي-ترانزيستوري (RTL) که به صورت شکل زير به يکديگر متصل شده‌اند، ساخته شود. براي اين‌ کار بايد ورودي‌ها مستقيما به بيس ترانزيستورها متصل شوند. همچنين هر دو ترانزيستور براي خروجي Q بايد در ناحيه قطع باشند. گيت‌هاي NAND منطقي با استفاده از مدارات ديجيتال براي توليد عمل منطقي مورد نظر در دسترس هستند.عبارت بولي يا منطقي مربوط به گيت NAND، همان عبارت جمع منطقي است که روي متمم ورودي‌ها عمل مي‌کند و در واقع عکس گيت AND است. يک گيت منطقي NAND دو ورودي ساده را مي‌توان با استفاده از سوئيچ‌هاي ترانزيستور- مقاومت RTL و ورودي‌هاي مستقيما متصل به بيس‌هاي ترانزيستور ساخت. يکي از ترانزيستورها براي خروجي Q، بايد قطع و”خاموش (OFF)” شود.



Description

A simple two-input NAND logic gate can be constructed by connecting resistor-transistor (RTL) switches as shown below. To do this, the inputs must be connected directly to the bases of the transistors. Also, both transistors for the Q output must be in the cut-off region. NAND logic gates are available using digital circuits to produce the desired logic operation. The Boolean or logical expression for a NAND gate is the same as the logical addition expression that operates on the complement of the inputs, and is essentially the inverse of the AND gate. A simple two-input NAND logic gate can be constructed using RTL transistor-resistor switches and the inputs directly connected to the transistor bases. One of the transistors for the Q output must be cut off and “OFF”.
