مترجم سطح ولتاژ

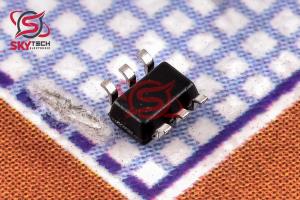

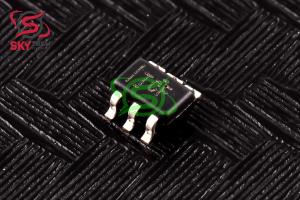

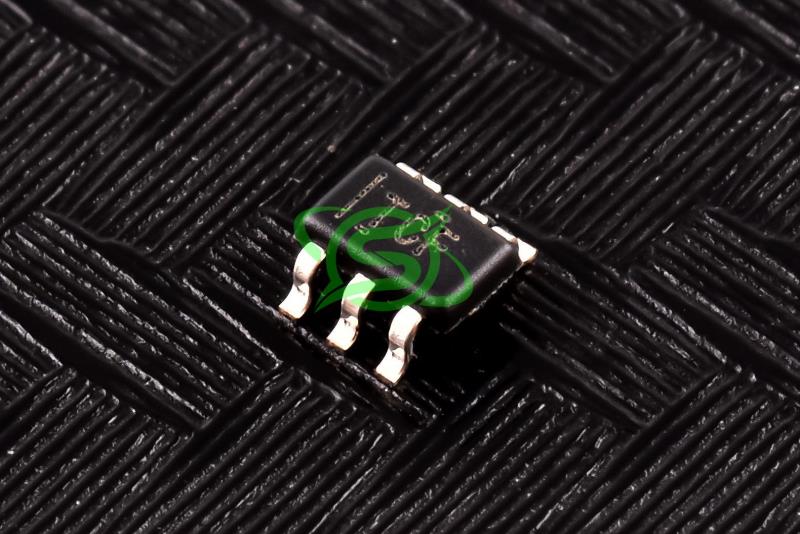

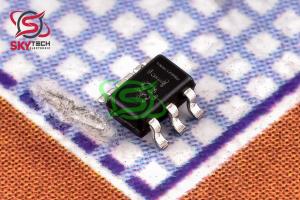

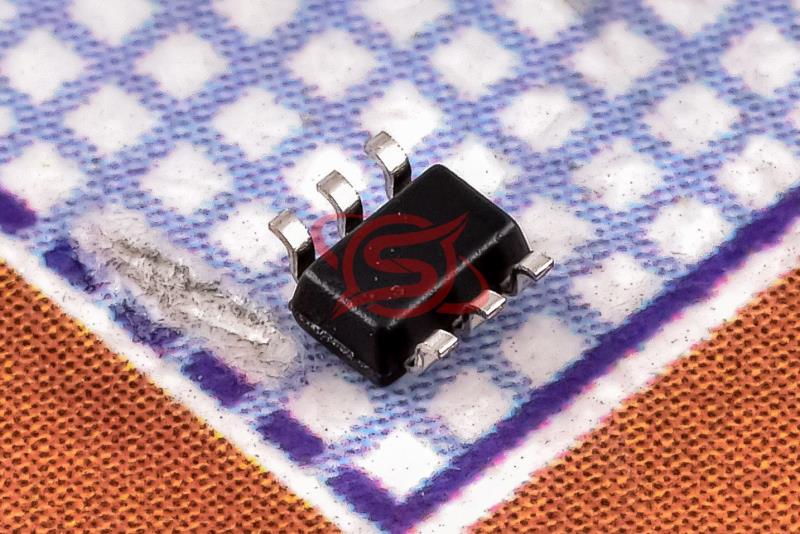

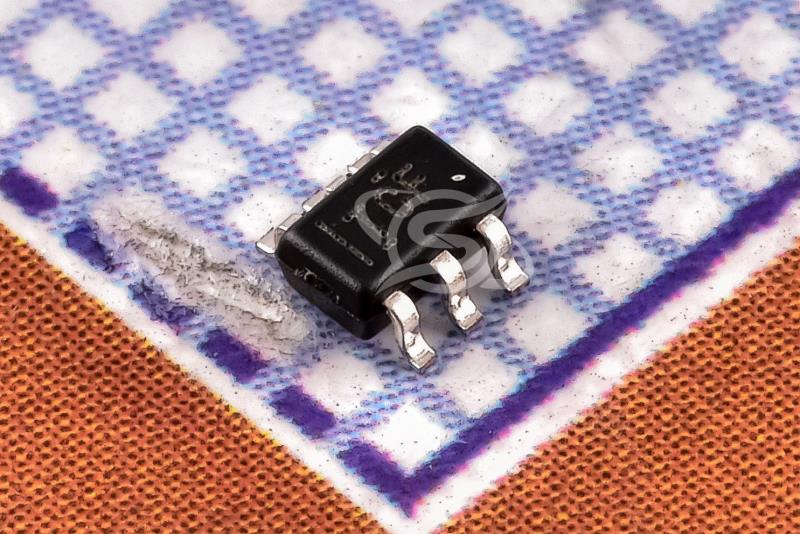

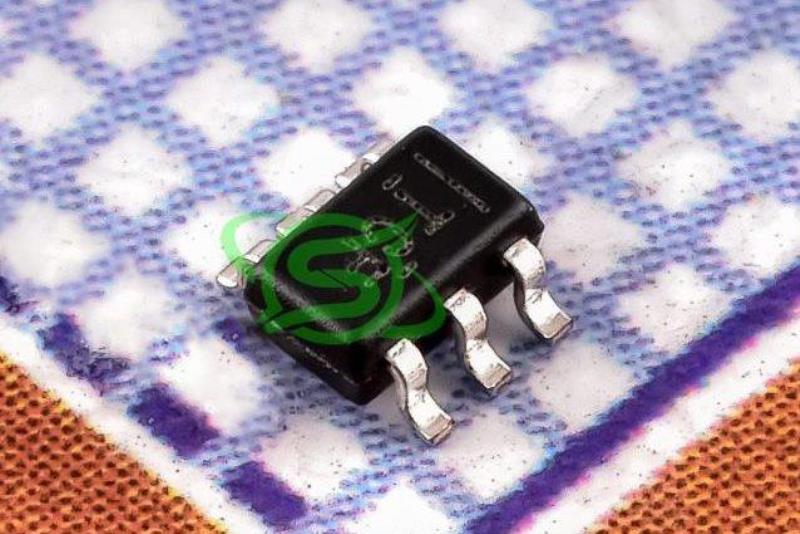

SN74AVC1T45DCKR
Single-Bit Dual-Supply Bus Transceiver With Configurable Voltage Translation and 3-State Outputs
کیفیت: ORIGINAL(distributor) پکیج: SC-70-6
قیمت تک فروشی 207,426 ریال
قیمت عمده 197,682 ریال (10 به بالا)
قیمت ویژه 193,784 ریال (100 به بالا)
قیمت فوق العاده191,835 ریال (1000 به بالا)
 قیمت تک فروشی 0.19 تتر با تخفیف
1.040.990.970.96
|
توضیحات
اين گيرنده باس غير معکوس تک بيتي از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي کند. SN74AVC1T45 با VCCA/VCCB کمتر از 1.08 ولت کار مي کند. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.08 ولت تا 3.6 ولت را مي پذيرد.
پورت B براي رديابي VCCB طراحي شده است. VCCB هر ولتاژ تغذيه از 1.08 ولت تا 3.6 ولت را مي پذيرد. اين امکان ترجمه دو طرفه و ولتاژ پايين جهاني را بين هر يک از گره هاي ولتاژ 1.2 ولت، 1.5 ولت، 1.8 ولت، 2.5 ولت و 3.3 ولت فراهم مي کند.
SN74AVC1T45 براي ارتباط ناهمزمان بين دو گذرگاه داده طراحي شده است. سطوح منطقي ورودي کنترل جهت (DIR) يا خروجي هاي پورت B يا خروجي هاي پورت A را فعال مي کند. هنگامي که خروجي هاي پورت B فعال مي شوند، دستگاه داده ها را از گذرگاه A به گذرگاه B و هنگامي که خروجي هاي پورت A فعال مي شوند، از گذرگاه B به گذرگاه A ارسال مي کند.
مدار ورودي در هر دو پورت A و B هميشه فعال است و بايد يک سطح منطقي HIGH يا LOW اعمال شود تا از ICC و ICCZ اضافي جلوگيري شود. SN74AVC1T45 طوري طراحي شده است که ورودي DIR توسط VCCA تغذيه مي شود.
Description
This single-bit noninverting bus transceiver uses two separate configurable power-supply rails. The SN74AVC1T45 is operational with VCCA/VCCB as low as 1.08V. The A port is designed to track VCCA. VCCA accepts any supply voltage from 1.08V to 3.6V.
The B port is designed to track VCCB. VCCB accepts any supply voltage from 1.08V to 3.6V. This allows for universal low-voltage, bidirectional translation between any of the 1.2V, 1.5V, 1.8V, 2.5V, and 3.3V voltage nodes.
The SN74AVC1T45 is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input activate either the B-port outputs or the A-port outputs. The device transmits data from the A bus to the B bus when the B-port outputs are activated and from the B bus to the A bus when the A-port outputs are activated.
The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ. The SN74AVC1T45 is designed so that the DIR input is powered by VCCA.
|
