تراشه بافر

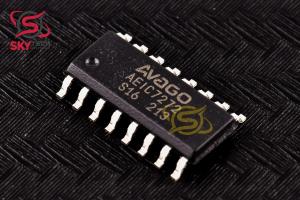

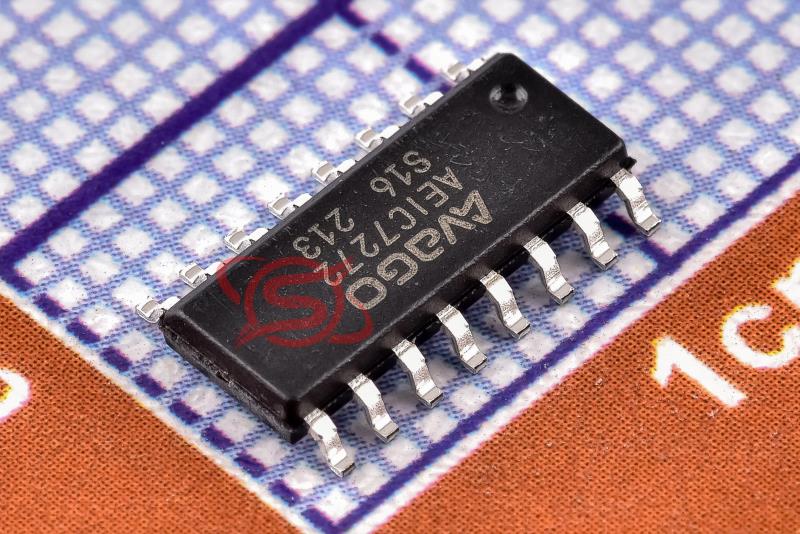

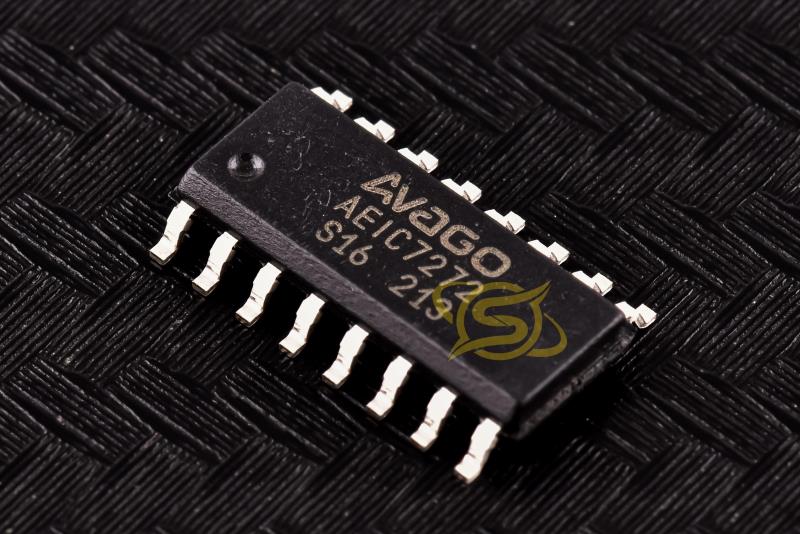

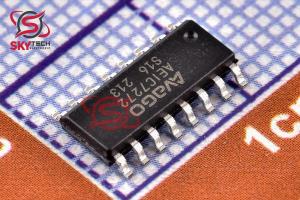

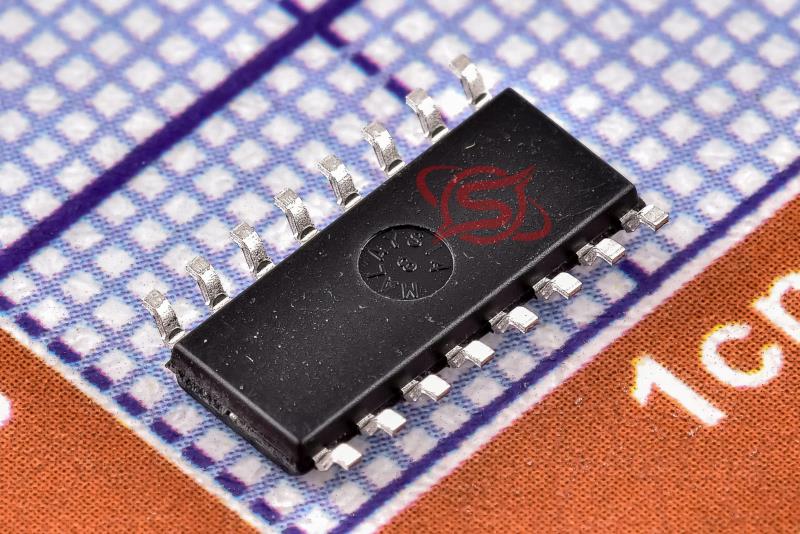

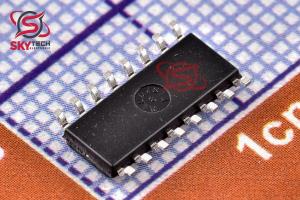

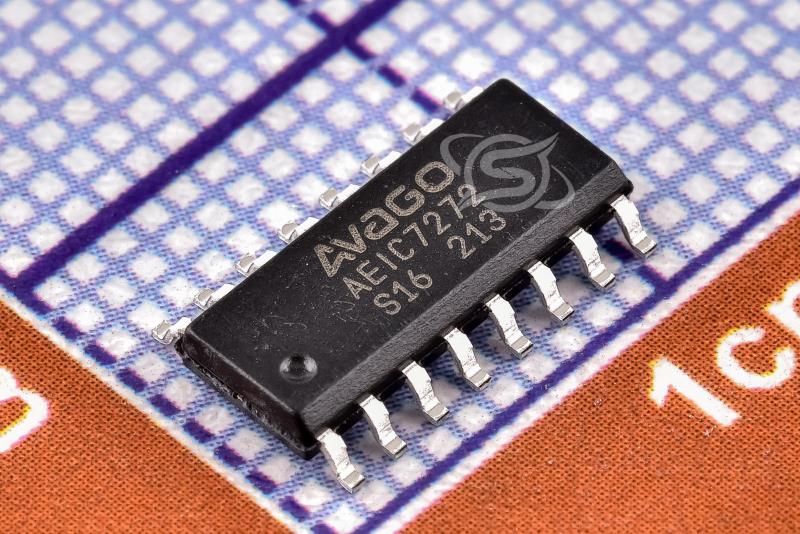

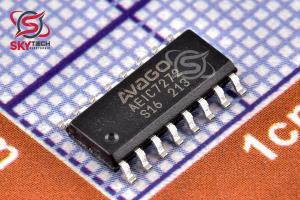

AEIC-7272-S16
Quad Diff erential Line Driver Separate Logic Bias and Driver Bias With Tri-State Outputs
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 3,317,080 ریال
قیمت عمده 3,159,600 ریال (10 به بالا)
قیمت ویژه 3,096,608 ریال (100 به بالا)
قیمت فوق العاده3,065,112 ریال (1000 به بالا)
 قیمت تک فروشی 3.04 تتر با تخفیف
16.81615.6815.52
|
توضیحات
اين درايورهاي خط در کاربردهايي که پايه 4 = 5 ولت و پايه 12 = GND هستند، با 26LS31 سازگار هستند. ديودهاي گيره داخلي در هنگام درايور با طول کابل بيش از 100 متر، عملکرد بدون مشکل را امکان پذير مي کنند. منابع اسپليت براي به حداقل رساندن اتلاف انرژي آماده به کار در کاربردهاي ولتاژ بالا ارائه شده است.
منطق بايد از منبع تغذيه 5 ولتي تنظيم شده در پين VccBias تغذيه شود. سپس مراحل خروجي ممکن است توسط يک منبع جداگانه در VccDrivers تا 30 ولت تغذيه شوند. نوسانات ولتاژ خروجي 0.3 ولت تا VCC-1.9 ولت معمولي است. خروجي ها در برابر اتصالات اتصال به زمين، اتصالات کوتاه به Vcc و ساير خروجي ها با يک طرح دو برابري محدود کردن جريان و خاموش شدن حرارتي محافظت مي شوند. اين کارکرد بسيار قابل اعتماد را در محيط هاي سخت تضمين مي کند. اين قطعه در بسته بندي 16 ليتري SOIC (بدون سرب) موجود مي باشد.
Description
These line drivers are pin compatible with 26LS31 in applications where pin 4 = 5V and pin 12 = GND. Internal clamp diodes allow trouble-free operation when driving cable lengths exceeding 100m. Split supplies are provided to minimize standby power dissipation in high voltage applications.
The logic should be powered from a regulated 5V supply at the VccBias pin. The output stages may then be powered by a separate supply at VccDrivers, up to 30V. Output voltage swings of 0.3V to VCC-1.9V are typical. The outputs are protected against shorts to ground, shorts to Vcc and to other outputs, by a two-fold scheme of current limiting and thermal shutdown. This assures highly reliable operation in harsh environments. This part is available in 16L SOIC (Pb-free) package.
|
