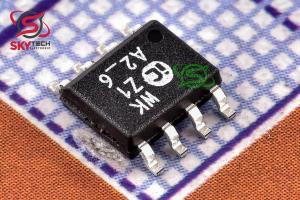

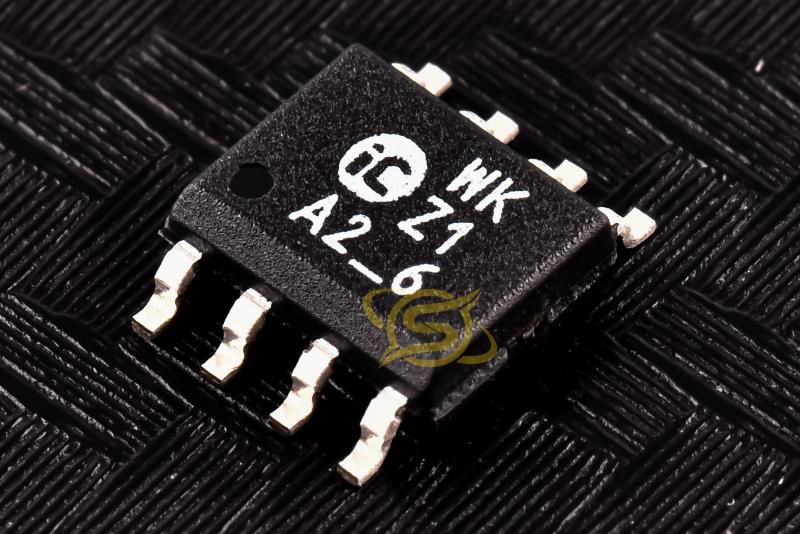

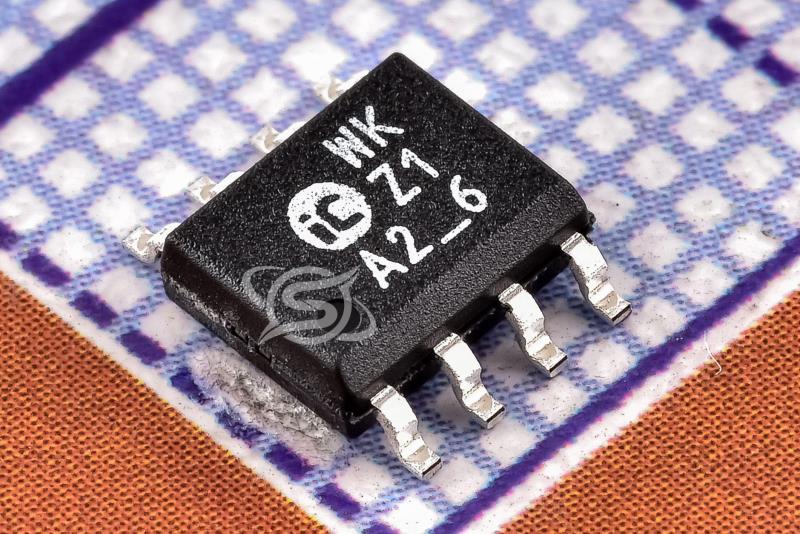

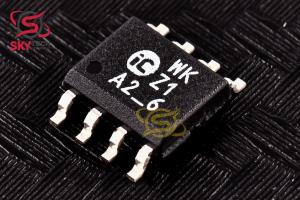

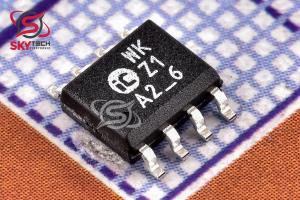

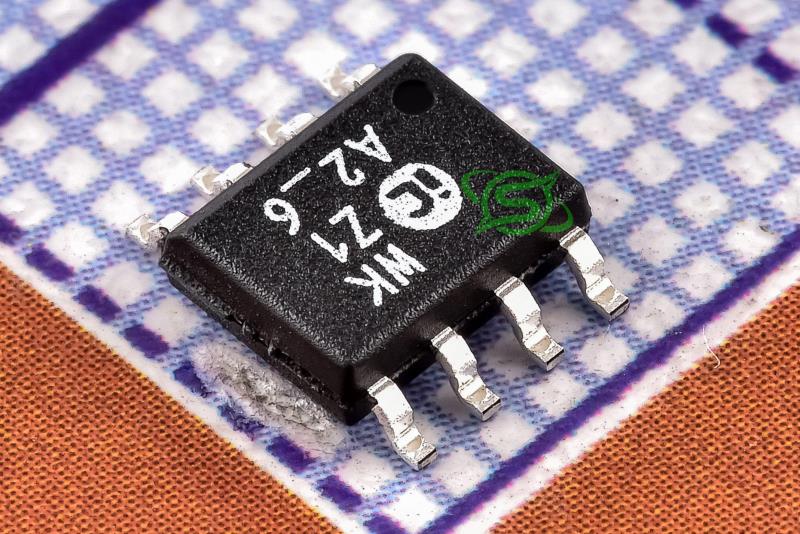

راه انداز لیزر

IC-WK

2.4V CW LASER DIODE DRIVER

کیفیت: ORIGINAL(distributor)       پکیج: SO-8

قیمت تک فروشی  6,153,767  ریال

قیمت عمده  5,861,445  ریال (10 به بالا)

قیمت ویژه  5,744,516  ریال (100 به بالا)

قیمت فوق العاده5,686,052  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 5.715  تتر با تخفیف

31.1829.729.1128.81


تعداد موجودی در انبار : 2 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج SO-8
نوع محصول LASER DIODE DRIVER
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
حداقل ولتاژ ورودي 2.5     ولت
حداکثر ولتاژ ورودي 6     ولت



توضیحات

دستگاه iC-WK/L يک درايور براي ديودهاي ليزر در عملکرد موج پيوسته است که تنها به چهار جزء خارجي نياز دارد. محدوده منبع تغذيه گسترده 2.4 تا 6 ولت و محافظ باتري معکوس يکپارچه امکان عملکرد باتري با حداقل دو سلول را فراهم مي کند.
اتصال معکوس باتري نه iC و نه ديود ليزر را از بين نمي برد. iC شامل مدار يکپارچه اي است که در برابر تخريب توسط ESD، دماي بيش از حد و جريان اضافه و يک شروع نرم که قدرت را تنظيم مي کند و از ديود ليزر در هنگام روشن شدن منبع تغذيه محافظت مي کند.
iC همچنين منبع تغذيه ديود ليزر را براي موارد گذرا فيلتر مي کند. منبع تغذيه با ديود ليزري که توسط يک مقاومت خارجي در MDA استفاده مي‌شود، تنظيم و تطبيق داده مي‌شود. جريان مانيتور به عنوان يک مرجع عمل مي کند و مستقل از تأثير دما و ولتاژ تغذيه (محدوده: 10 ميکرو آمپر تا 2.5 ميلي آمپر) تنظيم مي شود.
خازن در CI ثابت هاي زماني کنترل و زمان راه اندازي را تعيين مي کند. ورودي مانيتور دوم، پين MDK، به درايور اجازه مي دهد تا براي انواع ديگر پيکربندي ديود ليزر استفاده شود. به طور متناوب، مي توان از آن به عنوان ورودي مدولاسيون آنالوگ (DC تا چند کيلوهرتز) استفاده کرد.



Description

The iC-WK/L device is a driver for laser diodes in continuous wave operation which requires only four external components. The wide power supply range of 2.4 to 6 V and the integrated reverse battery protection allow for battery operation with a minimum of two cells.
A reversed battery connection destroys neither the iC nor the laser diode. The iC includes integrated circuitry protecting against destruction by ESD, excessive temperature and overcurrent and a soft start which regulates the power and protects the laser diode when the power supply is switched on.
The iC also filters the laser diode power supply for transients. The power supply is regulated and adapted to the laser diode used by an external resistor at MDA. The monitor current acts as a reference and is regulated independent of the influence of temperature and supply voltage (range: 10 micro A to 2.5 mA).
The capacitor at CI determines the control time constants and start-up time. A second monitor input, pin MDK, allows the driver to be used for other types of laser diode configuration; alternatively, it can be used as an analogue modulation input (DC to a few kHz)
