تقویت کننده عملیاتی
MAX4372TEUK+T
Low-Cost, UCSP/SOT23, Micropower, High-Side Current-Sense Amplifier with Voltage Output

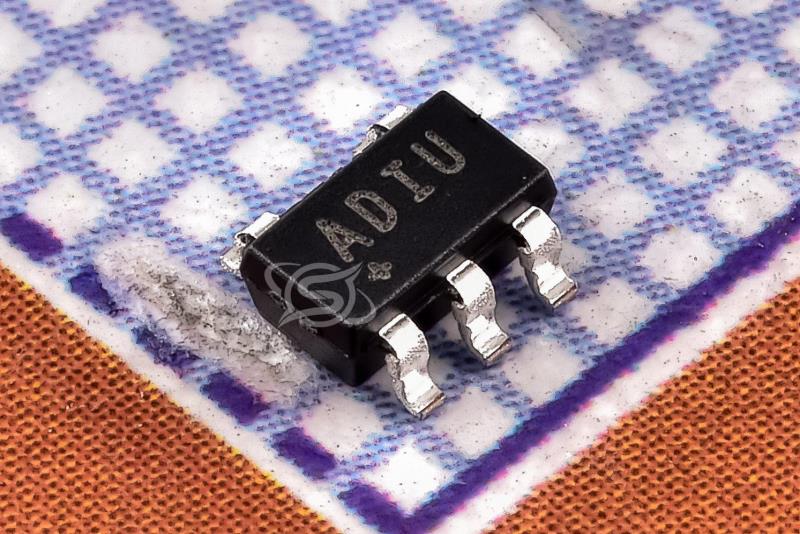

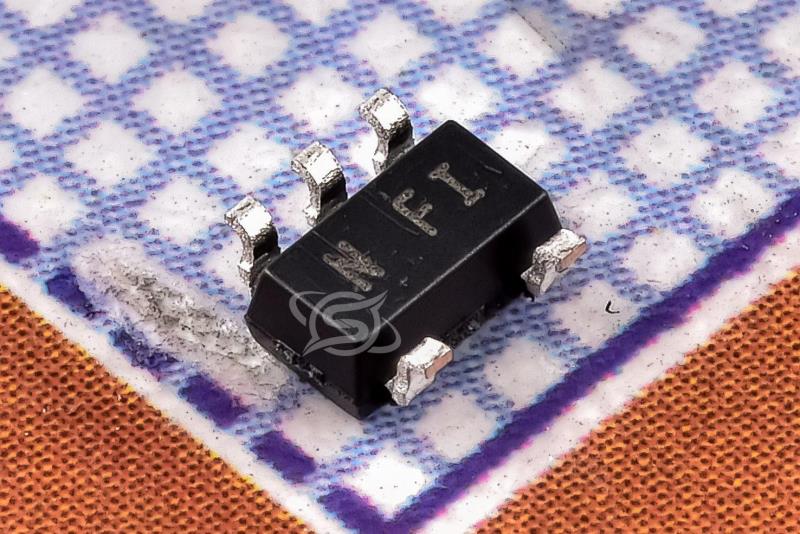

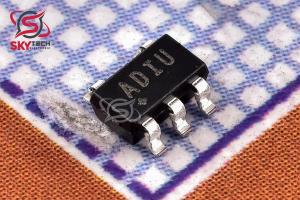

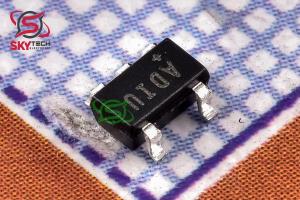

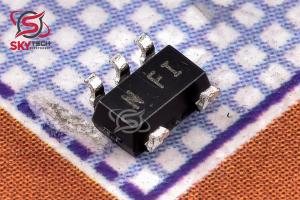

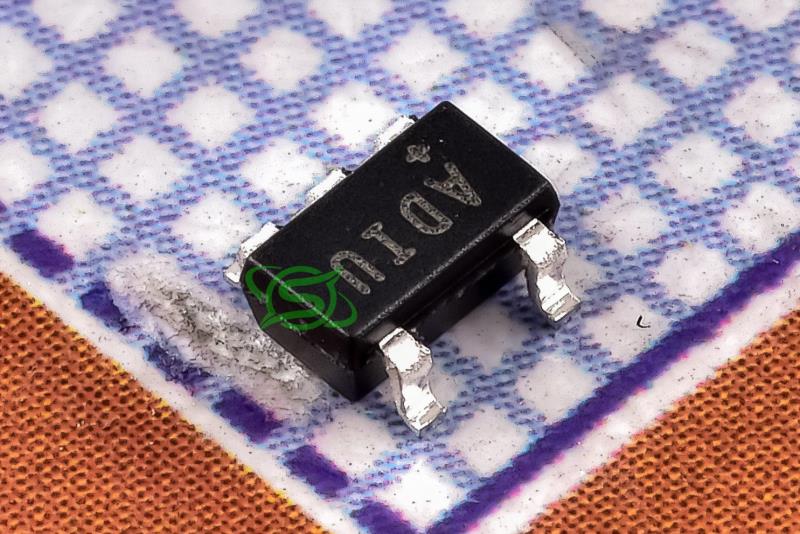

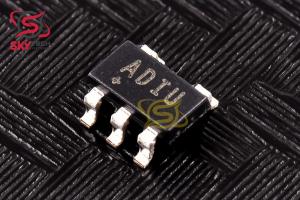

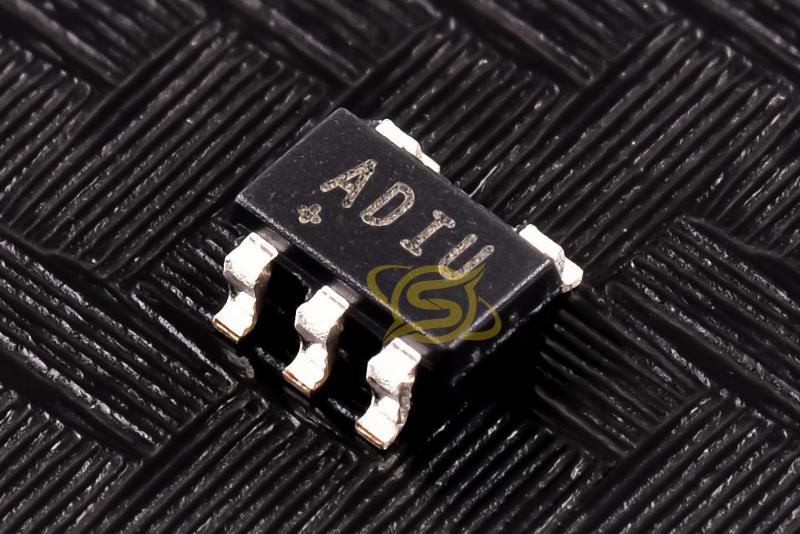

کیفیت: ORIGINAL(distributor) پکیج: SOT-23-5
قیمت تک فروشی 932,053 ریال
قیمت عمده 887,813 ریال (10 به بالا)
قیمت ویژه 870,116 ریال (100 به بالا)
قیمت فوق العاده861,268 ریال (1000 به بالا)
 قیمت تک فروشی 1.097 تتر با تخفیف
5.24.954.854.8
|
توضیحات
تقويت‌کننده‌ي کم‌هزينه، دقيق و سمت بالا MAX4372 در بسته‌بندي 5 پين SOT23 کوچک و کم‌هزينه موجود است. اين دستگاه در سه نسخه بهره (T = 20V/V، F = 50V/V و H = 100V/V) ارائه شده است، اين دستگاه از يک منبع تغذيه 2.7 ولت تا 28 ولت کار مي کند و تنها 30 ميکرو آمپر مصرف مي کند.
داراي يک خروجي ولتاژ است که نياز به مقاومت هاي تنظيم کننده افزايش را از بين مي برد و براي رايانه هاي نوت بوک امروزي، تلفن هاي همراه و ساير سيستم هايي که نظارت بر جريان باتري/DC حياتي است، ايده آل است.
نظارت بر جريان بالا به ويژه در سيستم‌هاي باتري‌دار مفيد است زيرا در مسير زميني شارژر باتري تداخلي ايجاد نمي‌کند.
محدوده معمول ورودي 0 تا 28 ولت مستقل از ولتاژ تغذيه است و تضمين مي کند که بازخورد حس جريان حتي زماني که به يک بسته باتري 2 سلولي در دشارژ عميق متصل مي شود، زنده باقي مي ماند. کاربر مي تواند با انتخاب دستگاه (T، F يا H) با بهره ولتاژ مورد نظر و انتخاب مقاومت حس خارجي مناسب، قرائت جريان در مقياس کامل را تنظيم کند.
Description
The MAX4372 is a low-cost, precision, high-side amplifier available in a small, low-cost 5-pin SOT23 package. Available in three gain versions (T = 20V/V, F = 50V/V, and H = 100V/V), it operates from a 2.7V to 28V supply and consumes only 30 microamps.
It features a voltage output that eliminates the need for gain-regulating resistors and is ideal for today s notebook computers, mobile phones, and other systems where battery/DC current monitoring is critical.
The high-current monitoring is particularly useful in battery-powered systems because it does not interfere with the ground path of the battery charger.
The typical input range of 0 to 28V is independent of the supply voltage, ensuring that the current-sense feedback remains alive even when connected to a 2-cell battery pack in deep discharge. The user can set the full-scale current reading by selecting the device (T, F or H) with the desired voltage gain and selecting the appropriate external sense resistor.
|
