تقویت کننده عملیاتی

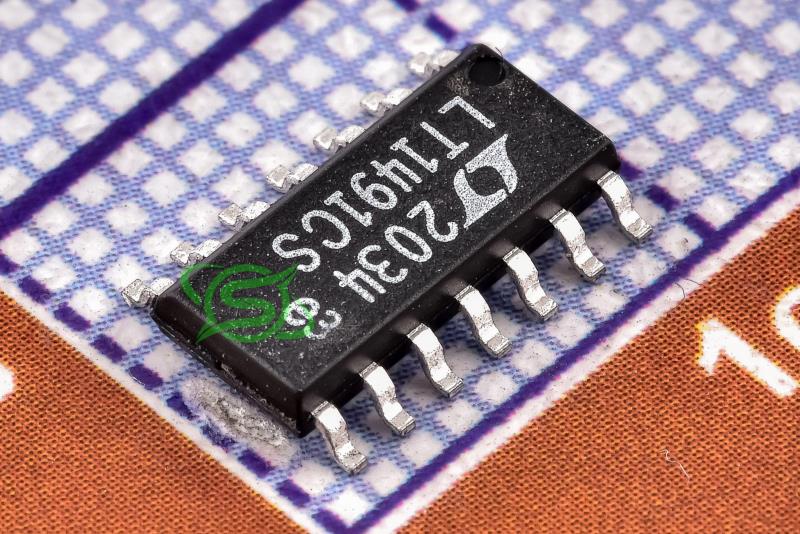

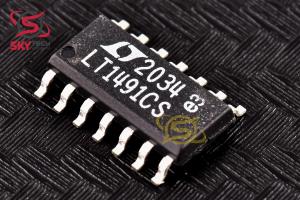

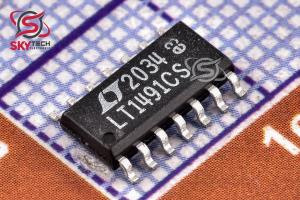

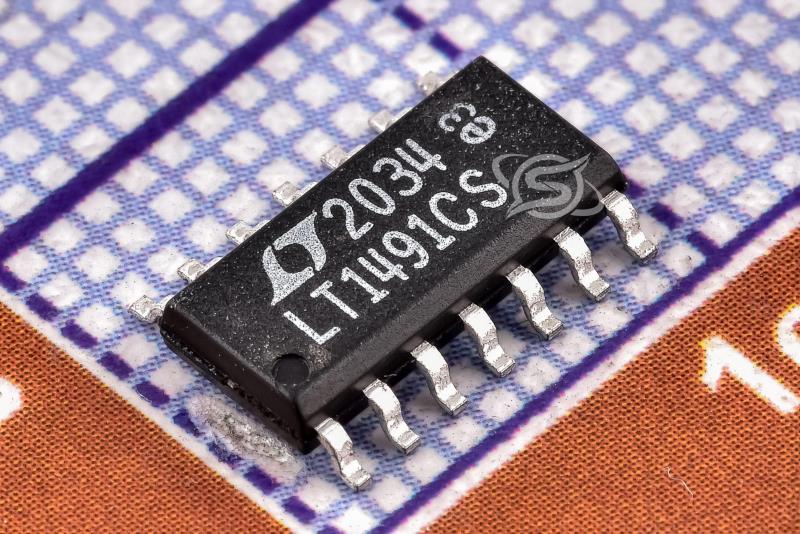

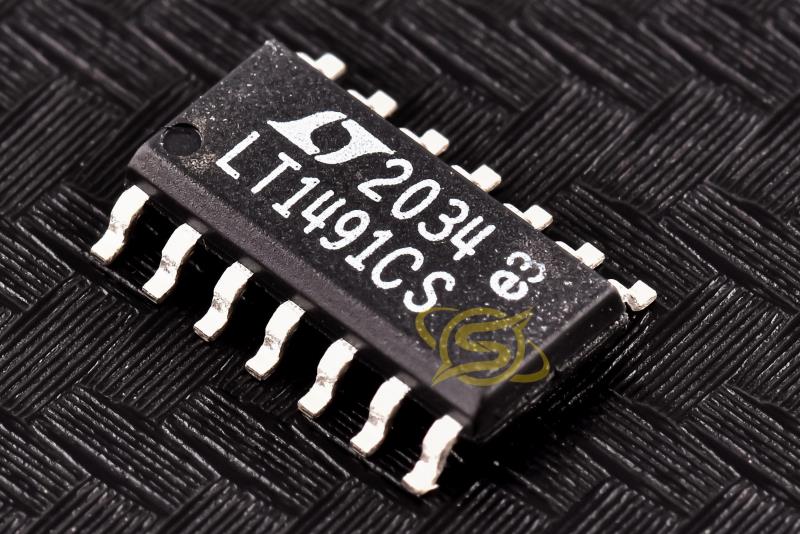

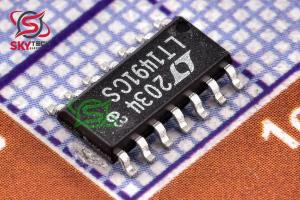

LT1491CS
Quad Micropower Rail-to-Rail Input and Output Operation Amplifier
کیفیت: ORIGINAL(distributor) پکیج: SOIC-14
قیمت تک فروشی 4,250,325 ریال
قیمت عمده 4,048,500 ریال (10 به بالا)
قیمت ویژه 3,967,770 ریال (100 به بالا)
قیمت فوق العاده3,927,405 ریال (1000 به بالا)
 قیمت تک فروشی 4.994 تتر با تخفیف
24.152322.5422.31
|
توضیحات
اپ آمپرهاي دوگانه LT® 1490 و چهارگانه LT1491 بر روي تمام منابع تک و اسپليت با ولتاژ کل 2 ولت تا 44 ولت کار مي کنند و تنها 40 ميکروآمپر جريان ساکن در هر تقويت کننده را مي کشند.
اين تقويت کننده ها از منبع تغذيه معکوس محافظت مي کنند. آنها هيچ جرياني براي تامين معکوس تا 18 ولت نمي کشند. محدوده ورودي LT1490/LT1491 شامل هر دو منبع و نوسانات خروجي به هر دو منبع است. برخلاف اکثر آمپلي فايرهاي ميکروپاور، LT1490/LT1491 مي تواند بارهاي سنگين را هدايت کند. خروجي هاي ريل به ريل آنها 20 ميلي آمپر را هدايت مي کند.
LT1490/LT1491 پايداري نسبت به افزايش واحد دارند و در صورت استفاده از جبران 0.22 ميکرو فارنهايت اختياري و 150 اهم، تمام بارهاي خازني را تا 10000 pF هدايت مي کنند. LT1490/LT1491 داراي يک مرحله ورودي منحصر به فرد است که در زماني که بالاتر از منبع مثبت است کار مي کند و امپدانس بالايي دارد.
ورودي ها 44 ولت هر دو حالت ديفرانسيل و معمولي را حتي زماني که با منبع 3 ولت کار مي کنند، مي گيرند. مقاومت هاي داخلي از ورودي ها براي خطاهاي زير منبع منفي تا 22 ولت محافظت مي کنند.
Description
The dual LT® 1490 and quad LT1491 op amps operate on all single and split supplies with a total voltage of 2V to 44V drawing only 40µA of quiescent current per amplifier.
These amplifiers are reverse supply protected; they draw no current for reverse supply up to 18V. The input range of the LT1490/ LT1491 includes both supplies and the output swings to both supplies. Unlike most micropower op amps, the LT1490/ LT1491 can drive heavy loads; their rail-to-rail outputs drive 20mA.
The LT1490/LT1491 are unity-gain stable and drive all capacitive loads up to 10,000pF when optional 0.22 micro F and 150 ohm compensation is used. The LT1490/LT1491 have a unique input stage that operates and remains high impedance when above the positive supply.
The inputs take 44V both differential and common mode even when operating on a 3V supply. Built-in resistors protect the inputs for faults below the negative supply up to 22V.
|
