راه انداز لیزر

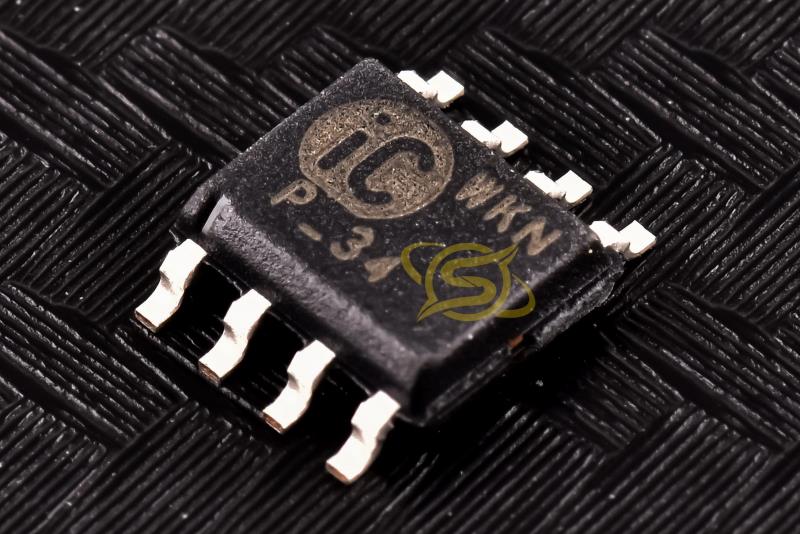

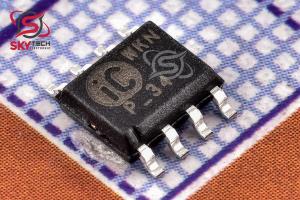

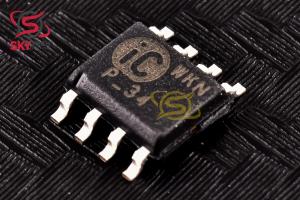

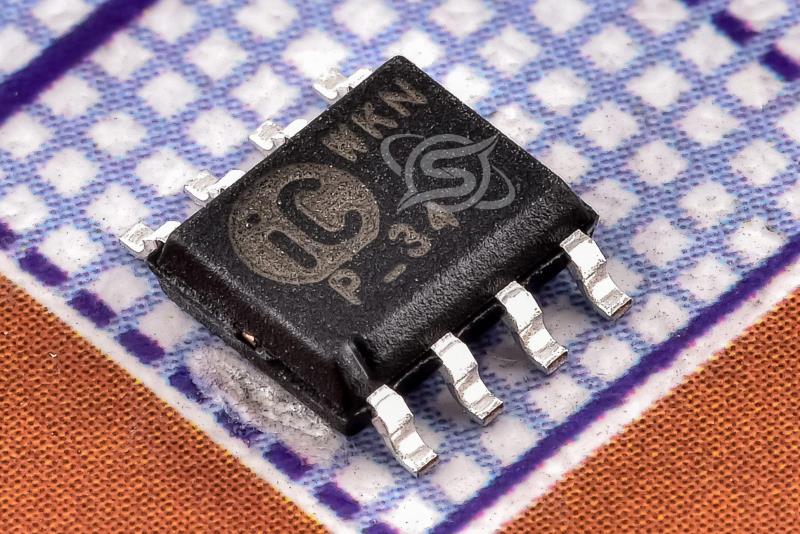

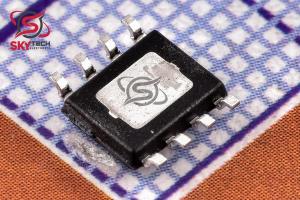

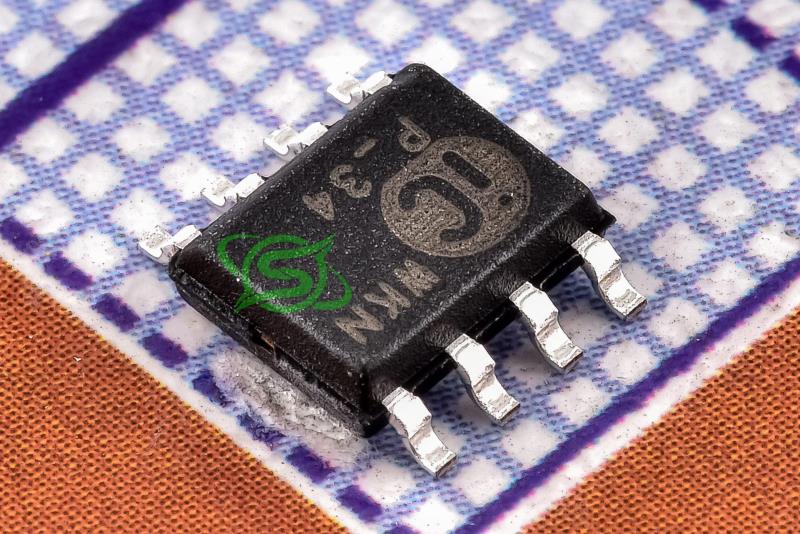

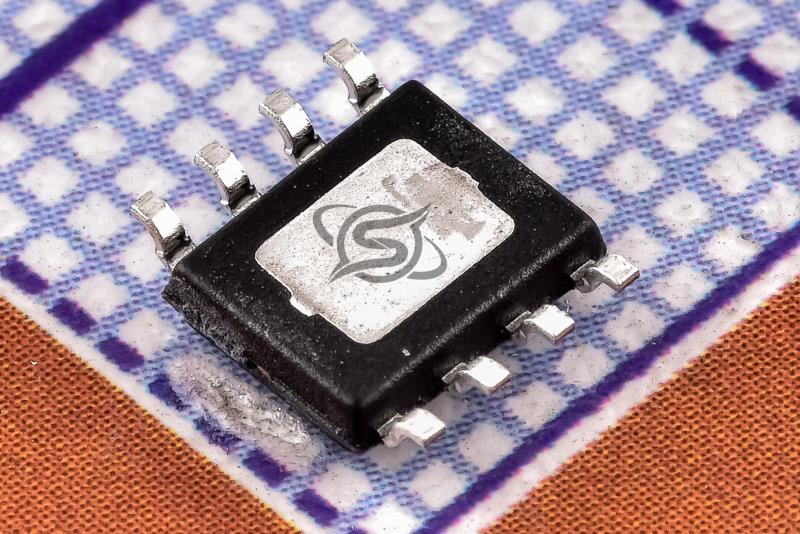

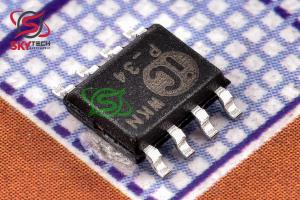

IC-WKN
CW Laser Diode Driver, Optimized for N-Type Laser Diodes
کیفیت: ORIGINAL(distributor) پکیج: SO-8
قیمت تک فروشی 6,971,190 ریال
قیمت عمده 6,639,629 ریال (10 به بالا)
قیمت ویژه 6,507,004 ریال (100 به بالا)
قیمت فوق العاده6,440,692 ریال (1000 به بالا)
 قیمت تک فروشی 6.794 تتر با تخفیف
37.0435.2834.5734.22
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
2.4 ولت |
|
| حداکثر ولتاژ ورودي |
15 ولت |
|
توضیحات
C-WKN درايور ديودهاي ليزر در عملکرد موج پيوسته با جريان ليزر تا 300 ميلي آمپر است که تنها به چهار جزء خارجي نياز دارد. محدوده منبع تغذيه گسترده تا 15 ولت امکان عملکرد ديودهاي ليزر آبي را فراهم مي کند.
iC شامل مدار يکپارچه اي است که در برابر تخريب توسط ESD، دماي بيش از حد و جريان اضافه به علاوه شروع نرم تنظيم کننده براي محافظت از ديود ليزر هنگام روشن شدن منبع تغذيه محافظت مي کند. iC همچنين منبع تغذيه ديود ليزر را براي موارد گذرا فيلتر مي کند.
رگولاتور توسط يک مقاومت خارجي در MDA با ديود ليزر سازگار مي شود. جريان مانيتور به عنوان يک مرجع عمل مي کند و مستقل از تأثير دما و ولتاژ تغذيه تنظيم مي شود. خازن در CI ثابت هاي زماني کنترل و زمان راه اندازي را تعيين مي کند.
Description
C-WKN is a driver for laser diodes in continuous wave operation with laser currents of up to 300 mA, which requires only four external components. The wide power supply range of up to 15 V allows for operation of blue laser diodes. The iC includes integrated circuitry protecting against destruction by ESD, excessive temperature and overcurrent plus a soft start of the regulator to protect the laser diode when the power supply is switched on. The iC also filters the laser diode power supply for transients. The regulator is adapted to the laser diode by an external resistor at MDA. The monitor current acts as a reference and is regulated independent of the influence of temperature and supply voltage (range: 2.5 µA to 6.25 mA). The capacitor at CI determines the control time constants and start-up time.
|
