تقویت کننده عملیاتی

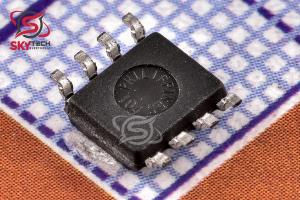

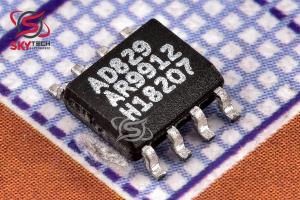

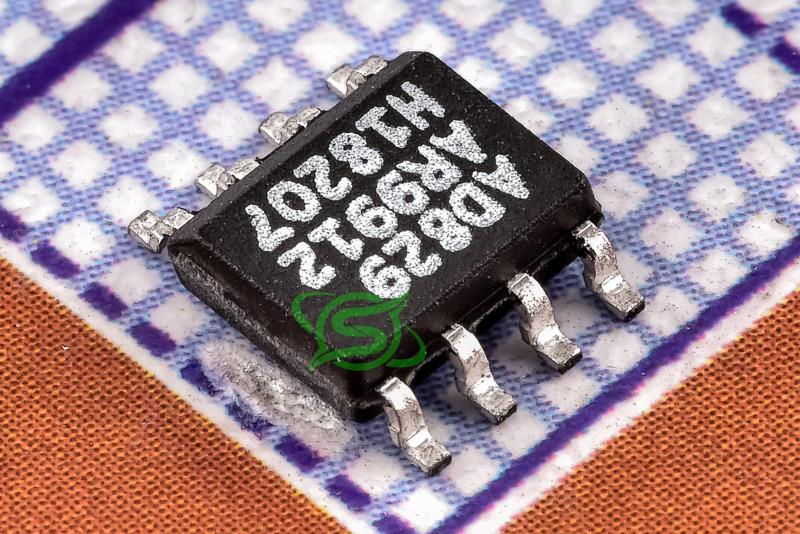

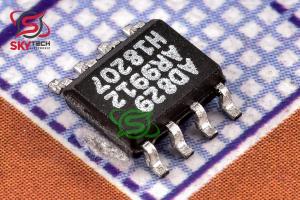

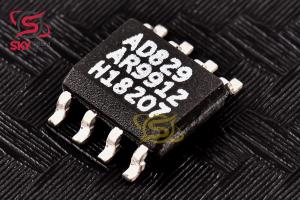

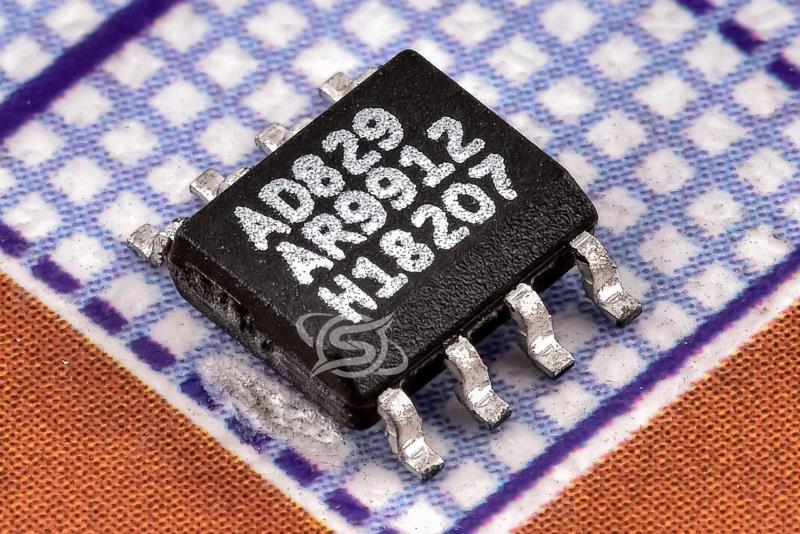

AD829AR
High Speed, Low Noise Video Operation Amplifier
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 5,888,135 ریال
قیمت عمده 5,608,100 ریال (10 به بالا)
قیمت ویژه 5,496,086 ریال (100 به بالا)
قیمت فوق العاده5,440,079 ریال (1000 به بالا)
 قیمت تک فروشی 5.543 تتر با تخفیف
30.8729.428.8128.52
|
توضیحات
اين يک آمپلي فاير کم نويز و با سرعت بالا با جبران سفارشي است که با حفظ پهناي باند بيش از 50 مگاهرتز، سودهاي 1 تا 20 را در اختيار کاربر قرار مي دهد. فاز ديفرانسيل 0.04 درجه و عملکرد بهره ديفرانسيل 0.02 در فرکانس‌هاي 3.58 مگاهرتز و 4.43 مگاهرتز، هدايت کابل‌هاي 50 يا 75 اهم با پايانه معکوس، آن را براي برنامه‌هاي ويديويي حرفه‌اي مناسب مي‌سازد.
AD829 به سرعت حرکت جبران نشده 230 V/micro s و پهناي باند بهره 750 مگاهرتز خود دست مي يابد در حالي که تنها به 5 ميلي آمپر جريان از منابع تغذيه نياز دارد. پين جبران خارجي AD829 به آن تطبيق پذيري استثنايي مي دهد.
به عنوان مثال، جبران را مي توان براي بهينه سازي پهناي باند براي بار معين و ولتاژ منبع تغذيه انتخاب کرد. به عنوان يک درايور خط افزايش 2، پهناي باند -3 دسي بل را مي توان به 95 مگاهرتز افزايش داد که به قيمت 1 دسي بل پيک مي شود.
Description
The is a low noise , high speed op amp with custom compensation that provides the user with gains of 1 to 20 while maintaining a bandwidth >50 MHz. Its 0.04° differential phase and 0.02 differential gain performance at 3.58 MHz and 4.43 MHz, driving reverse-terminated 50 ohm or 75 ohm cables, makes it ideally suited for professional video applications.
The AD829 achieves its 230 V/ micro s uncompensated slew rate and 750 MHz gain bandwidth while requiring only 5 mA of current from power supplies. The external compensation pin of the AD829 gives it exceptional versatility.
For example, compensation can be selected to optimize the bandwidth for a given load and power supply voltage. As a gain-of-2 line driver, the -3 dB bandwidth can be increased to 95 MHz at the expense of 1 dB of peaking.
|
