گیرنده و فرستنده RF

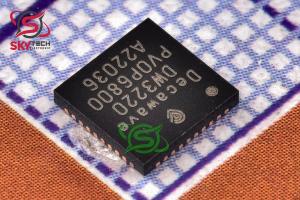

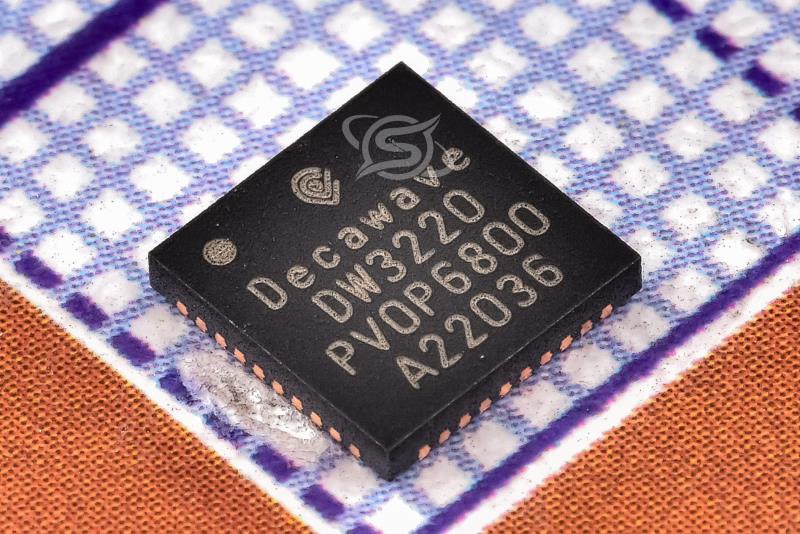

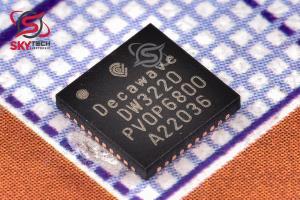

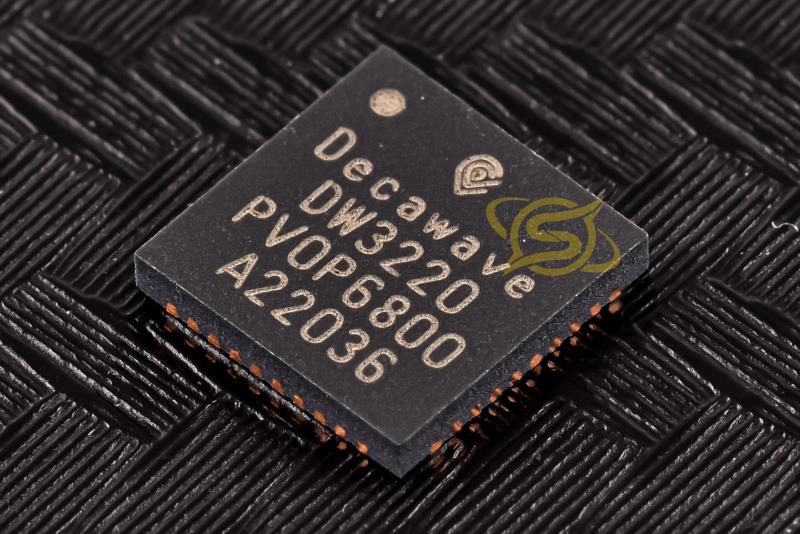

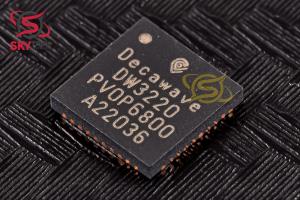

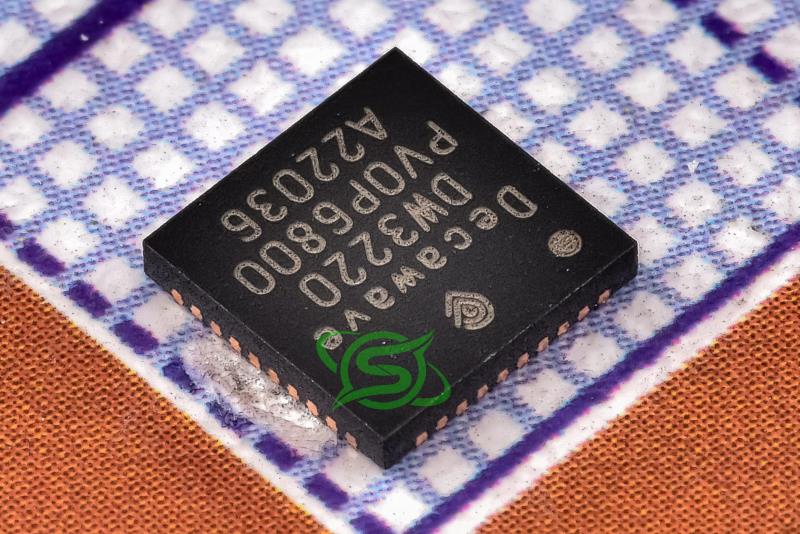

DW3220
6.5GHz & 8.0 GHz Ultra-Wideband (UWB) Transceiver IC with 2 Antenna Ports

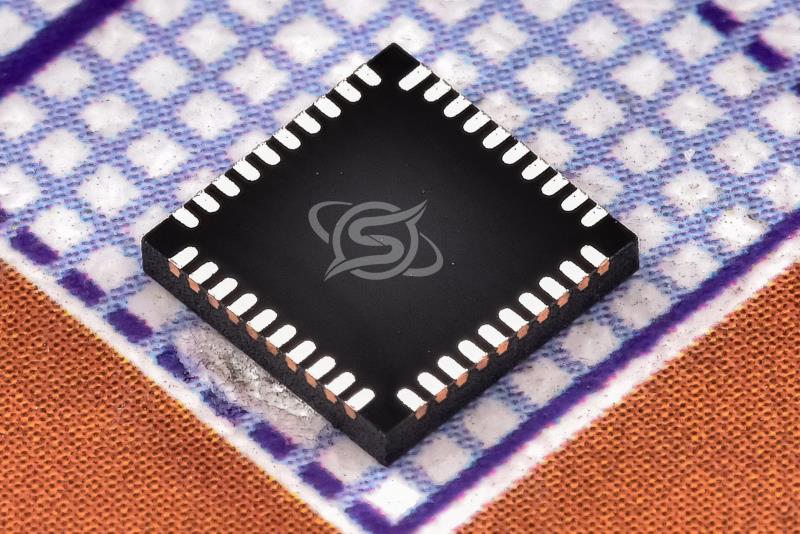

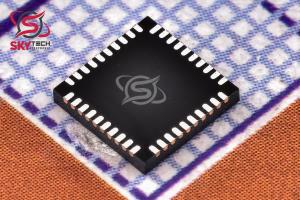

کیفیت: ORIGINAL(distributor) پکیج: QFN-40
قیمت تک فروشی 10,156,919 ریال
قیمت عمده 9,673,506 ریال (10 به بالا)
قیمت ویژه 9,480,141 ریال (100 به بالا)
قیمت فوق العاده9,383,458 ریال (1000 به بالا)
 قیمت تک فروشی 11.38 تتر با تخفیف
65.5262.461.1560.53
|
|
|
| نوع عملکرد |
Transceiver Function Type |
|
توضیحات
DW3000 يک آي سي فرستنده گيرنده IR-UWB CMOS RF 6.5GHz-8GHz کم مصرف و تک تراشه کاملاً يکپارچه با استاندارد IEEE 802.15.4-2015 (HRP UWB PHY)، استاندارد IEEE 802.15.80z و IEEE 802.15.802 است.
DW3000 از يک قسمت جلويي آنالوگ شامل يک گيرنده و يک فرستنده و يک انتهاي ديجيتالي تشکيل شده است که به يک پردازنده ميزبان خارج از تراشه متصل مي شود. سوئيچ TX/RX براي اتصال گيرنده يا فرستنده به پورت آنتن استفاده مي شود.
مانيتورهاي دما و ولتاژ روي تراشه ارائه مي شوند. گيرنده از يک قسمت جلويي RF تشکيل شده است که سيگنال دريافتي را در يک تقويت کننده کم نويز قبل از تبديل مستقيم به باند پايه تقويت مي کند. گيرنده براي پهناي باند وسيع، خطي بودن بالا و نويز کم بهينه شده است.
اين اجازه مي دهد تا هر يک از کانال هاي UWB IEEE802.15.4-2015 پشتيباني شده با حداقل نويز و اعوجاج اضافي تبديل شوند. سيگنال باند پايه دمودوله مي شود و داده هاي دريافتي حاصل از طريق SPI در اختيار کنترل کننده ميزبان قرار مي گيرد.
قطار پالس ارسال با اعمال داده هاي ارسال رمزگذاري شده ديجيتالي به ژنراتور پالس آنالوگ توليد مي شود. قطار پالس به يک حامل توليد شده توسط سينت سايزر تبديل مي شود و بر روي يکي از کانال هاي مجاز IEEE802.15.4-2015 UWB متمرکز مي شود.
Description
DW3000 is a fully integrated low-power, single chip CMOS RF 6.5GHz-8GHz IR-UWB transceiver IC compliant with the IEEE 802.15.4-2015 (HRP UWB PHY), IEEE 802.15.4z and IEEE 802.15.8 standards.
DW3000 consists of an analog front end containing a receiver and a transmitter and a digital back end that interfaces to an off-chip host processor. A TX/RX switch is used to connect the receiver or transmitter to the antenna port.
Temperature and voltage monitors are provided on-chip. The receiver consists of an RF front end which amplifies the received signal in a low-noise amplifier before downconverting it directly to baseband. The receiver is optimized for wide bandwidth, high linearity and low noise figure.
This allows each of the supported IEEE802.15.4-2015 UWB channels to be down converted with minimum additional noise and distortion. The baseband signal is demodulated and the resulting received data is made available to the host controller via SPI.
The transmit pulse train is generated by applying digitally encoded transmit data to the analog pulse generator. The pulse train is up-converted to a carrier generated by the synthesizer and centred on one of the permitted IEEE802.15.4-2015 UWB channels.
|
