شیفت رجیستر

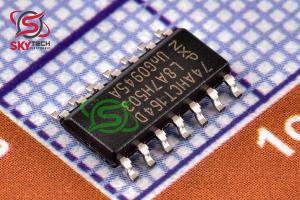

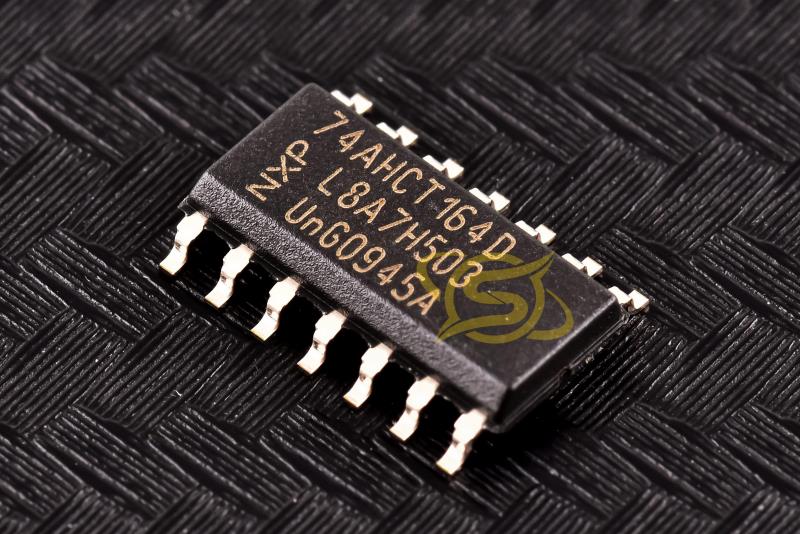

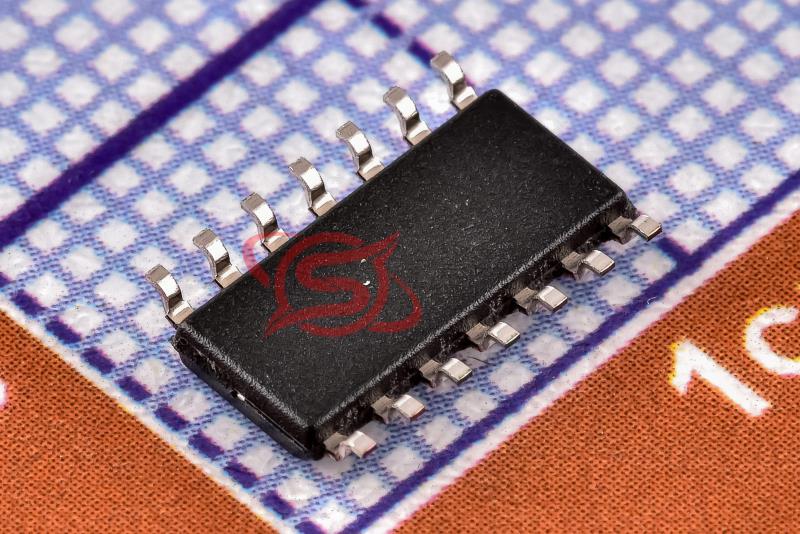

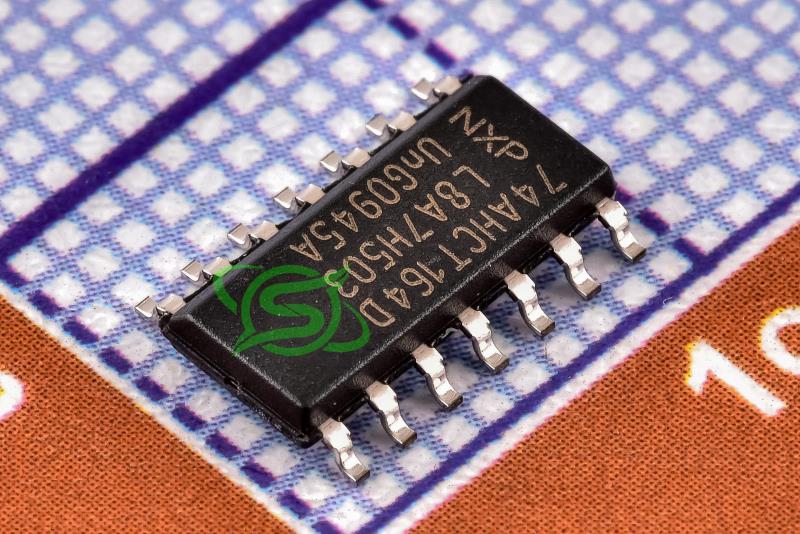

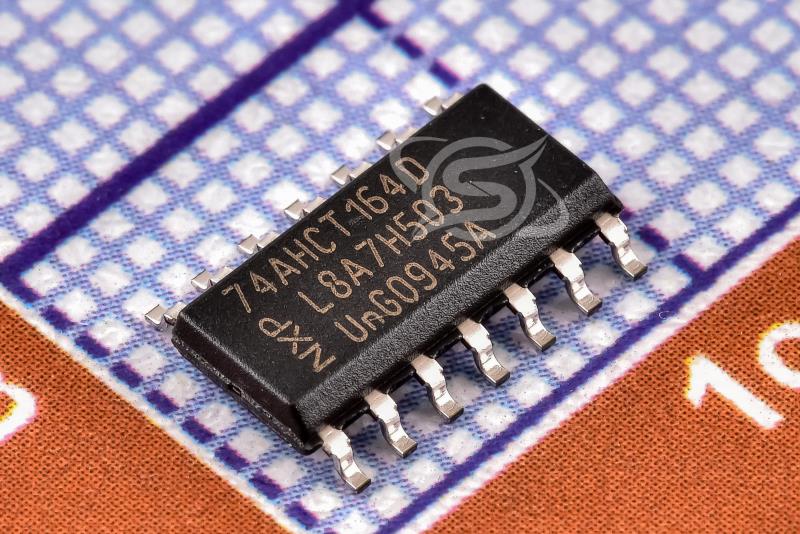

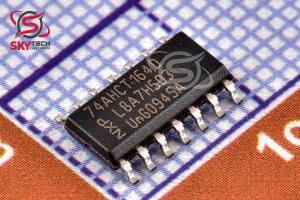

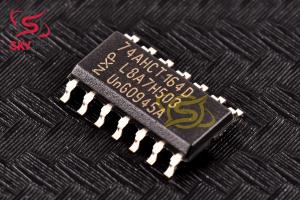

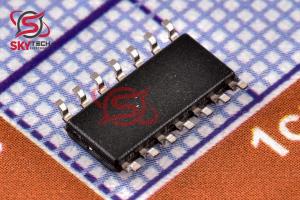

74AHCT164D
8Bit serial-in/parallel-out shift register
کیفیت: ORIGINAL(distributor) پکیج: SOIC-14
قیمت تک فروشی 288,614 ریال
قیمت عمده 275,100 ریال (10 به بالا)
قیمت ویژه 269,695 ریال (100 به بالا)
قیمت فوق العاده266,992 ریال (1000 به بالا)
 قیمت تک فروشی 0.338 تتر با تخفیف
1.561.481.461.44
|
توضیحات
74AHC164; رجيستر شيفت 74AHCT164 يک دستگاه CMOS Si-gate با سرعت بالا است و با پين هاي کم مصرف Schottky TTL (LSTTL) سازگار است. مطابق با استاندارد JEDEC شماره 7A مشخص شده است.
74AHC164; سيگنال هاي ورودي 74AHCT164 از طريق يکي از دو ورودي (DSA يا DSB) 8 بيتي هستند. هر ورودي مي تواند به عنوان يک فعال فعال HIGH براي ورود داده از طريق ورودي ديگر استفاده شود. هر دو ورودي بايد به هم متصل شوند يا ورودي استفاده نشده بايد HIGH متصل شود.
داده ها در هر انتقال از LOW به HIGH ورودي ساعت (CP) يک مکان به راست جابه جا مي شوند و وارد خروجي Q0 مي شوند که يک و منطقي از دو ورودي داده (DSA و DSB) است که يک زمان تنظيم وجود داشته است. قبل از افزايش لبه ساعت
يک سطح LOW در ورودي اصلي تنظيم مجدد (MR) همه ورودي هاي ديگر را لغو مي کند و رجيستر را به طور ناهمزمان پاک مي کند و همه خروجي ها را مجبور به LOW مي کند.
Description
The 74AHC164; 74AHCT164 shift register is a high-speed Si-gate CMOS device and is pin compatible with Low-power Schottky TTL (LSTTL). It is specified in compliance with JEDEC standard No. 7A.
The 74AHC164; 74AHCT164 input signals are 8-bit serial through one of two inputs (DSA or DSB); either input can be used as an active HIGH enable for data entry through the other input. Both inputs must be connected together or an unused input must be tied HIGH.
Data shifts one place to the right on each LOW-to-HIGH transition of the clock input (CP) and enters into output Q0, which is a logical AND of the two data inputs (DSA and DSB) that existed one set-up time prior to the rising clock edge.
A LOW-level on the master reset (MR) input overrides all other inputs and clears the register asynchronously, forcing all outputs LOW.
|
