توضیحات

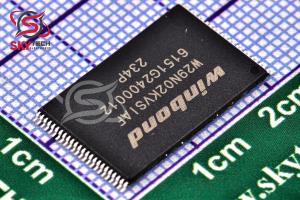

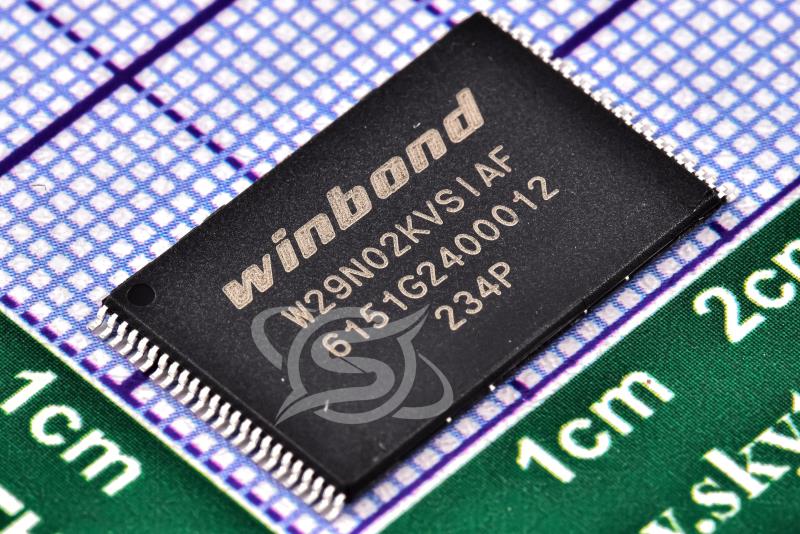

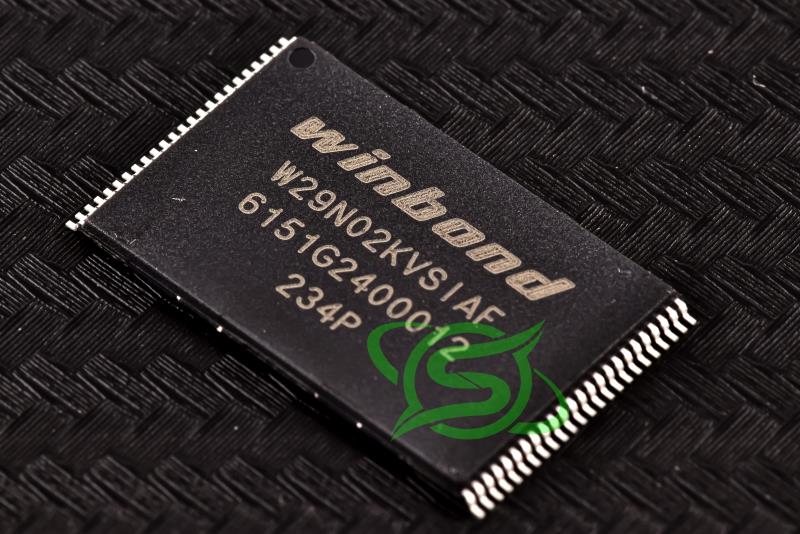

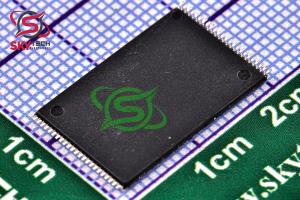

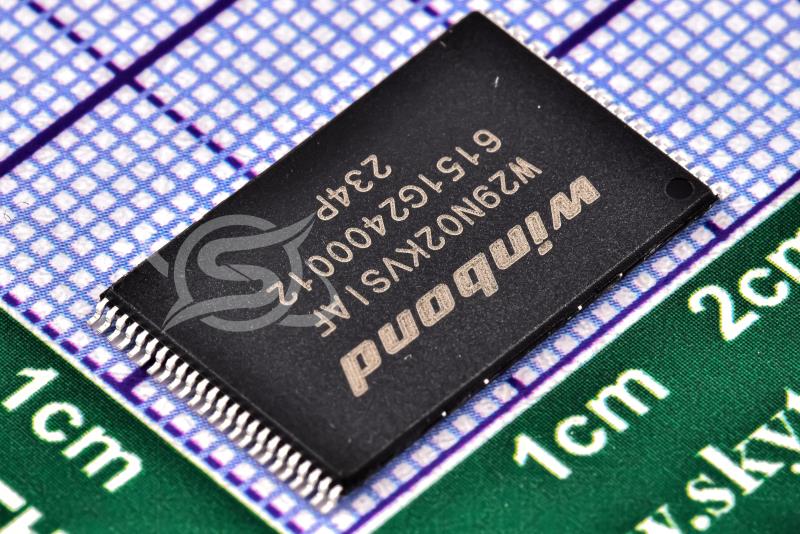

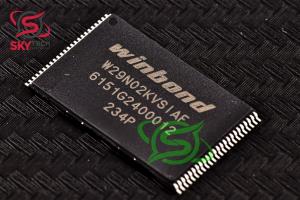

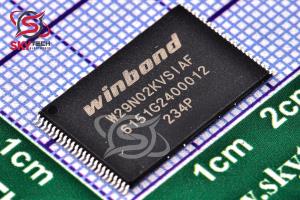

حافظه فلش NAND W29N02KV (2G-bit) يک راه حل ذخيره سازي براي سيستم هاي تعبيه شده با فضا، پين و قدرت محدود ارائه مي دهد. اين براي سايه زدن کد به رم، برنامه هاي کاربردي حالت جامد و ذخيره داده هاي رسانه اي مانند صدا، ويدئو، متن و عکس ايده آل است.
اين دستگاه بر روي يک منبع تغذيه 2.7 ولت تا 3.6 ولت با مصرف جريان فعال حداقل 25 ميلي آمپر در 3 ولت و 10 uA براي جريان آماده به کار CMOS کار مي کند.
آرايه حافظه در مجموع 285212672 بايت است و در 2048 بلوک قابل پاک شدن 139264 بايت سازماندهي شده است. هر بلوک از 64 صفحه قابل برنامه ريزي با حجم 2176 بايت تشکيل شده است. هر صفحه شامل 2176 بايت براي ذخيره سازي داده هاي اصلي و براي ناحيه داده يدکي است (منطقه يدکي معمولاً براي توابع مديريت خطا استفاده مي شود).
W29N02KV از رابط استاندارد حافظه فلش NAND با استفاده از گذرگاه 8 بيتي مالتي پلکس براي انتقال داده ها، آدرس ها و دستورالعمل هاي دستوري پشتيباني مي کند.
پنج سيگنال کنترل، CLE، ALE، #CE، #RE و #WE پروتکل رابط اتوبوس را کنترل مي کنند. همچنين، دستگاه داراي دو پين سيگنال ديگر، #WP (Write Protect) و RY/#BY (آماده/ مشغول) براي نظارت بر وضعيت دستگاه است.
Description
The W29N02KV (2G-bit) NAND Flash memory provides a storage solution for embedded systems with limited space, pins and power. It is ideal for code shadowing to RAM, solid state applications and storing media data such as, voice, video, text and photos.
The device operates on a single 2.7V to 3.6V power supply with active current consumption as low as 25mA at 3V and 10uA for CMOS standby current.
The memory array totals 285,212,672 bytes, and organized into 2,048 erasable blocks of 139,264 bytes. Each block consists of 64 programmable pages of 2,176-bytes each. Each page consists of 2,176-bytes for the main data storage and for the spare data area (The spare area is typically used for error management functions).
The W29N02KV supports the standard NAND flash memory interface using the multiplexed 8-bit bus to transfer data, addresses, and command instructions.
The five control signals, CLE, ALE, #CE, #RE and #WE handle the bus interface protocol. Also, the device has two other signal pins, the #WP (Write Protect) and the RY/#BY (Ready/Busy) for monitoring the device status.
|
