راه انداز LCD

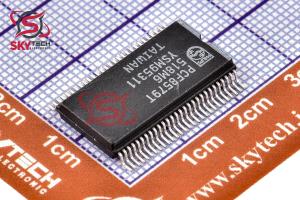

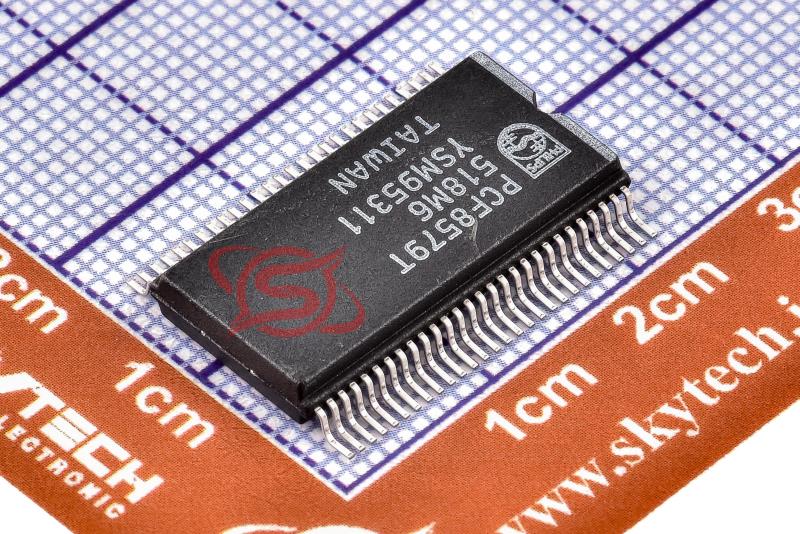

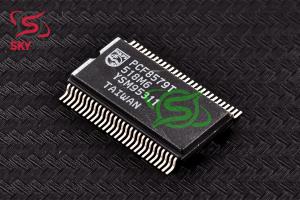

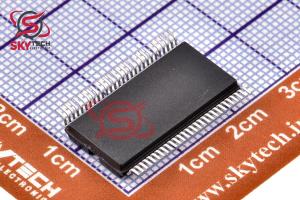

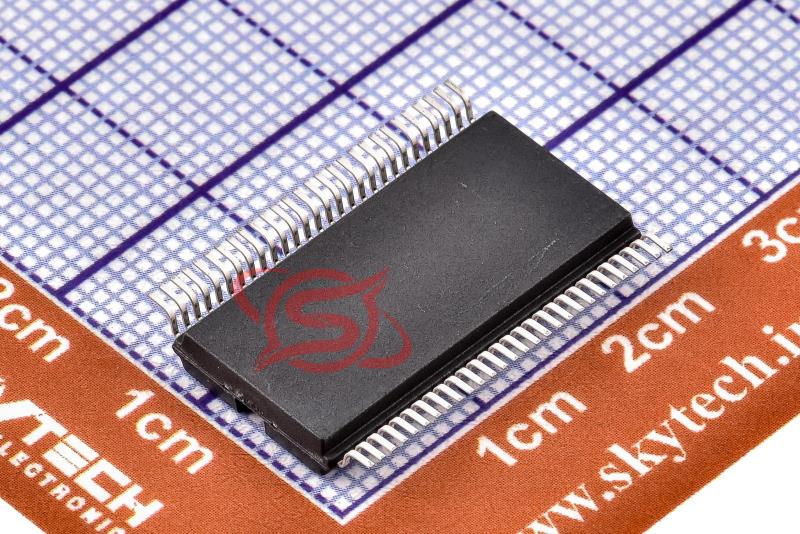

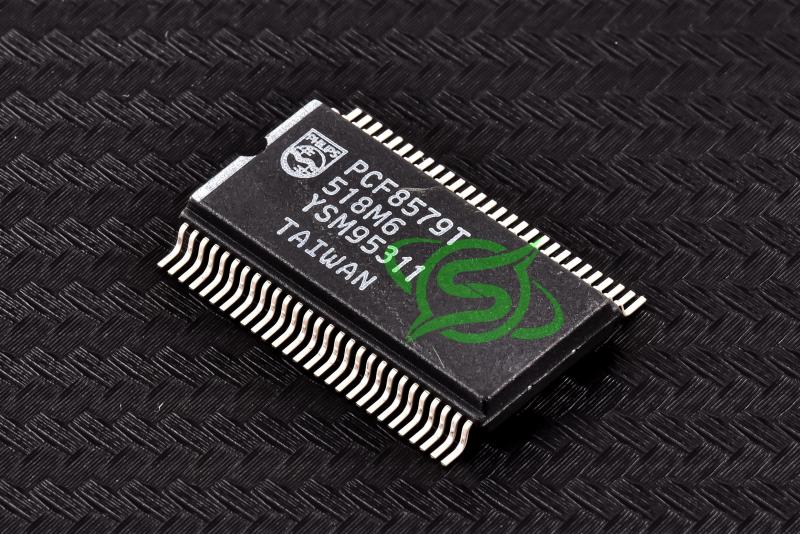

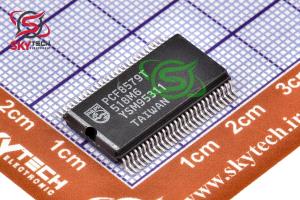

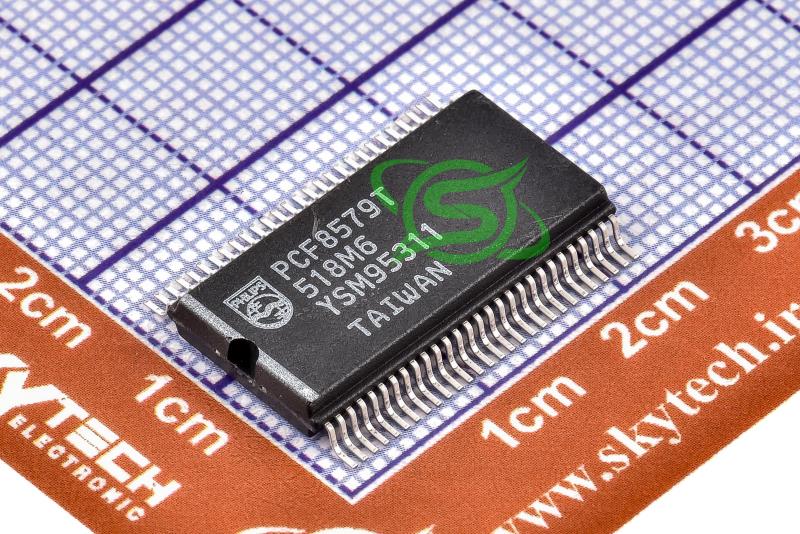

PCF8579T

LCD column driver for dot matrix graphic displays

کیفیت: ORIGINAL(distributor)       پکیج: VSO-56

قیمت تک فروشی  1,522,485  ریال

قیمت عمده  1,451,700  ریال (10 به بالا)

قیمت ویژه  1,423,386  ریال (100 به بالا)

قیمت فوق العاده1,409,229  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.784  تتر با تخفیف

8.327.927.767.68


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج VSO-56
نوع محصول LCD driver
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -65     سانتيگراد
حداقل ولتاژ ورودي -0.5     ولت
حداکثر ولتاژ ورودي 8     ولت



توضیحات

PCF8579 يک درايور ستون کم مصرف CMOS1 LCD است که براي هدايت نمايشگرهاي گرافيکي ماتريس نقطه اي با نرخ هاي مالتي پلکس 1:8، 1:16، 1:24 يا 1:32 طراحي شده است. اين دستگاه داراي 40 خروجي است و مي تواند 32 × 40 نقطه را در يک LCD مالتي پلکس 32 رديفه هدايت کند.
حداکثر 16 PCF8579 را مي توان آبشاري کرد و حداکثر 32 دستگاه را مي توان در يک گذرگاه I2C (با استفاده از دو آدرس برده) استفاده کرد. دستگاه براي استفاده با درايور رديف/ستون LCD PCF8578 بهينه شده است. اين دستگاه‌ها با هم يک مجموعه تراشه‌هاي درايور ماتريس نقطه‌اي LCD را تشکيل مي‌دهند که مي‌تواند نمايشگر تا 40960 نقطه را نمايش دهد.
PCF8579 با اکثر ميکروکنترلرها سازگار است و از طريق يک گذرگاه دو طرفه دو خطي (I2C-bus) ارتباط برقرار مي کند. براي اجازه دادن به خاموش شدن جزئي VDD، سيستم حفاظتي ESD پايه هاي SCL و SDA از ديود متصل به VDD استفاده نمي کند. هزينه هاي ارتباطي توسط يک RAM نمايشگر با آدرس دهي خودکار و سوئيچينگ بانک نمايشگر به حداقل مي رسد.



Description

The PCF8579 is a low power CMOS1 LCD column driver, designed to drive dot matrix graphic displays at multiplex rates of 1:8, 1:16, 1:24 or 1:32. The device has 40 outputs and can drive 32 × 40 dots in a 32 row multiplexed LCD.
Up to 16 PCF8579s can be cascaded and up to 32 devices may be used on the same I2C-bus (using the two slave addresses). The device is optimized for use with the PCF8578 LCD row/column driver. Together these devices form a general purpose LCD dot matrix driver chip set, capable of driving displays of up to 40960 dots.
The PCF8579 is compatible with most microcontrollers and communicates via a two-line bidirectional bus (I2C-bus). To allow partial VDD shutdown the ESD protection system of the SCL and SDA pins does not use a diode connected to VDD. Communication overhead is minimized by a display RAM with auto-incremented addressing and display bank switching
