DC/DC مبدل

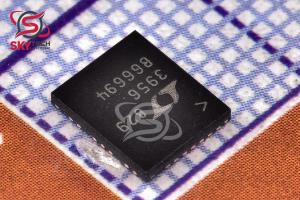

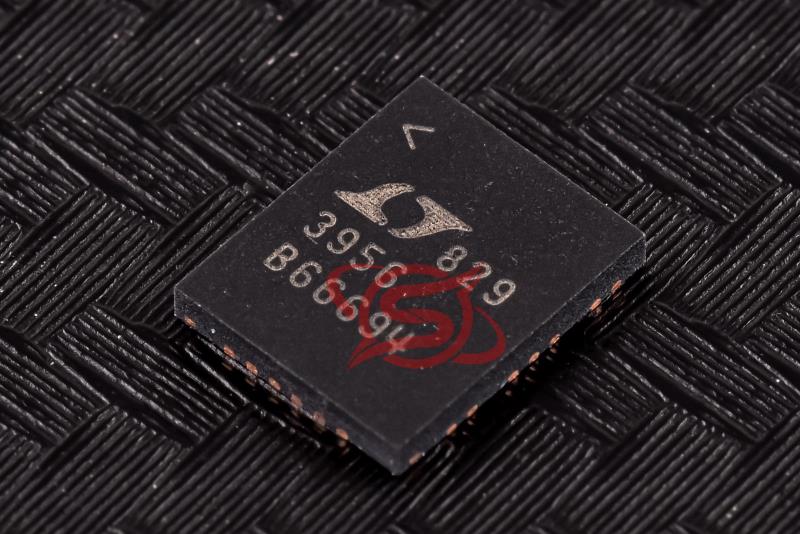

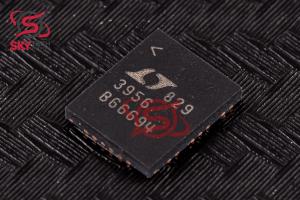

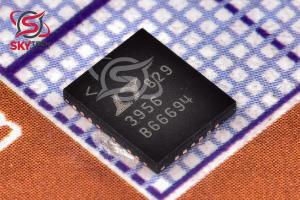

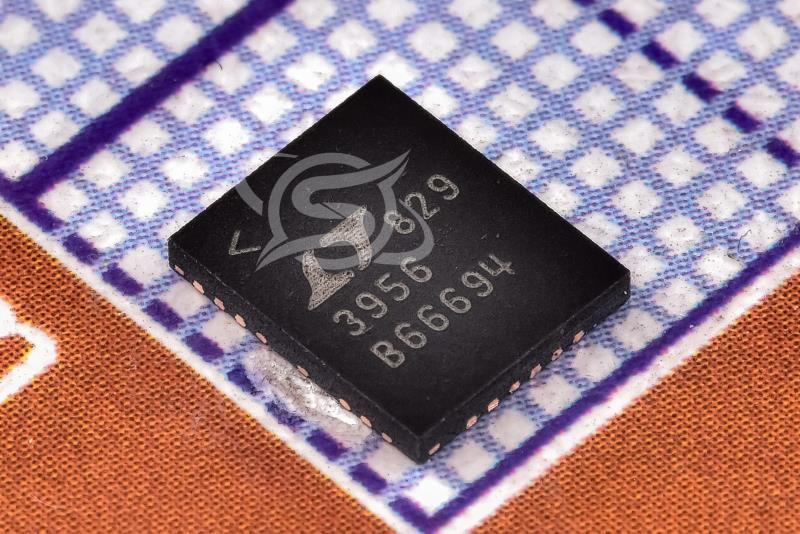

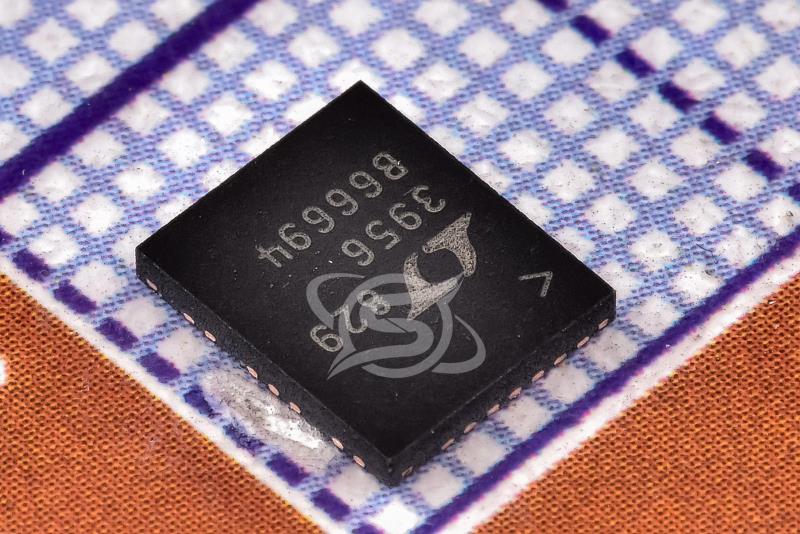

LT3956
80 VIN, 80 VOUT Constant-Current, Constant-Voltage Converter

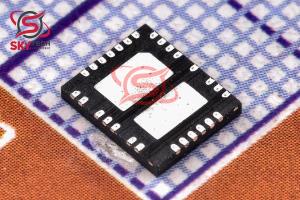

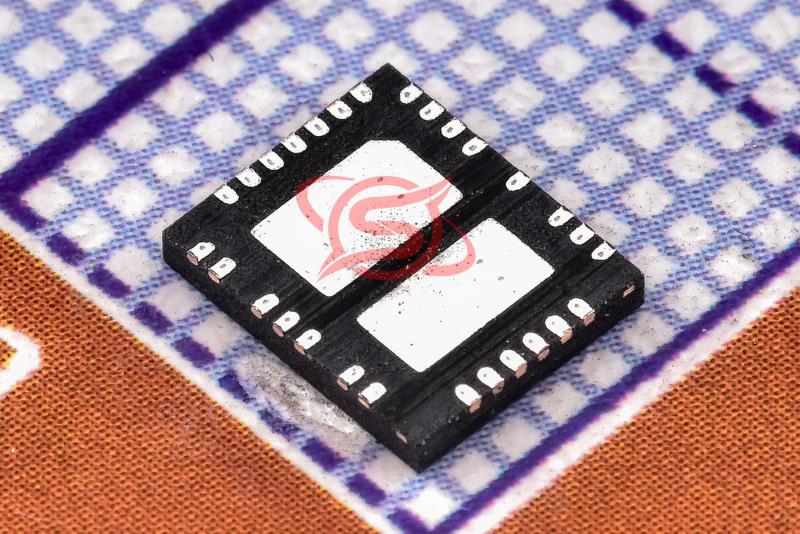

کیفیت: نا مشخص پکیج: QFN-36
قیمت تک فروشی 6,260,306 ریال
قیمت عمده 5,962,821 ریال (10 به بالا)
قیمت ویژه 5,843,827 ریال (100 به بالا)
قیمت فوق العاده5,784,330 ریال (1000 به بالا)
 قیمت تک فروشی 7.013 تتر با تخفیف
40.3238.437.6337.25
|
|
|
|
|
| نوع محصول |
DC/DC converter |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
4.5 ولت |
|
| حداکثر ولتاژ ورودي |
80 ولت |
|
توضیحات
LT®3956 يک مبدل DC/DC است که به عنوان منبع جريان ثابت و تنظيم کننده ولتاژ ثابت طراحي شده است. اين به طور ايده آل براي رانندگي LED هاي با جريان بالا مناسب است. اين ماسفت داراي يک ماسفت داخلي با کانال N پايين با توان 84 ولت در 3.3 آمپر و از منبع تغذيه 7.15 ولتي تنظيم شده داخلي است.
فرکانس ثابت، معماري حالت جريان منجر به عملکرد پايدار در طيف گسترده اي از ولتاژهاي تغذيه و خروجي مي شود. يک پين FB ولتاژ مرجع زمين به عنوان ورودي براي چندين ويژگي حفاظتي LED عمل مي کند و همچنين اين امکان را براي مبدل فراهم مي کند که به عنوان يک منبع ولتاژ ثابت عمل کند.
پين تنظيم فرکانس به کاربر اين امکان را مي دهد که فرکانس را از 100 کيلوهرتز تا 1 مگاهرتز برنامه ريزي کند تا کارايي، عملکرد يا اندازه اجزاي خارجي را بهينه کند. LT3956 جريان خروجي را در سمت بالاي رشته LED حس مي کند.
سنجش جريان جانبي بالا، انعطاف‌پذيرترين طرح براي راه‌اندازي LED است که امکان پيکربندي حالت بوست، حالت buck يا حالت buck-boost را فراهم مي‌کند. ورودي PWM نسبت کم نور LED تا 3000:1 را ارائه مي دهد و ورودي CTRL قابليت کم نور آنالوگ اضافي را ارائه مي دهد.
Description
The LT®3956 is a DC/DC converter designed to operate as a constant-current source and constant-voltage regulator. It is ideally suited for driving high current LEDs. It features an internal low side N-channel power MOSFET rated for 84V at 3.3A and driven from an internal regulated 7.15V supply.
The fixed frequency, current-mode architecture results in stable operation over a wide range of supply and output voltages. A ground referenced voltage FB pin serves as the input for several LED protection features, and also makes it possible for the converter to operate as a constant-voltage source.
A frequency adjust pin allows the user to program the frequency from 100kHz to 1MHz to optimize efficiency, performance or external component size. The LT3956 senses output current at the high side of the LED string.
High side current sensing is the most flexible scheme for driving LEDs, allowing boost, buck mode or buck-boost mode configuration. The PWM input provides LED dimming ratios of up to 3000:1, and the CTRL input provides additional analog dimming capability
|
