بافر I2C-bus و SMBus

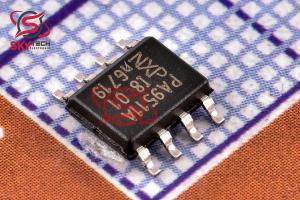

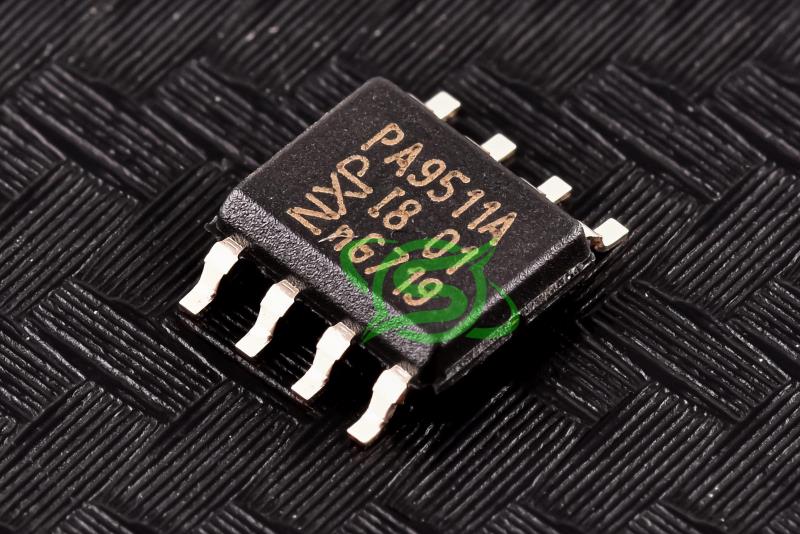

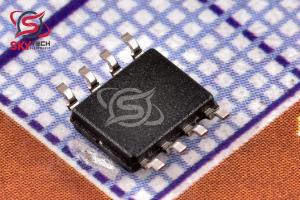

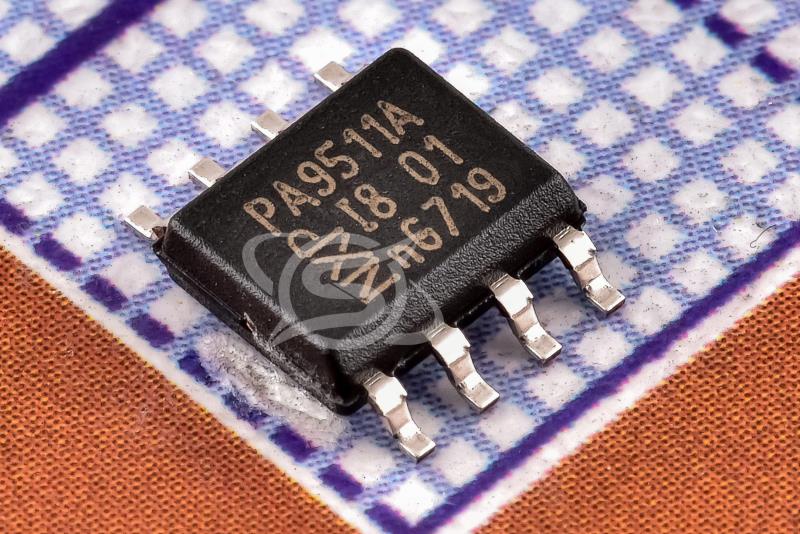

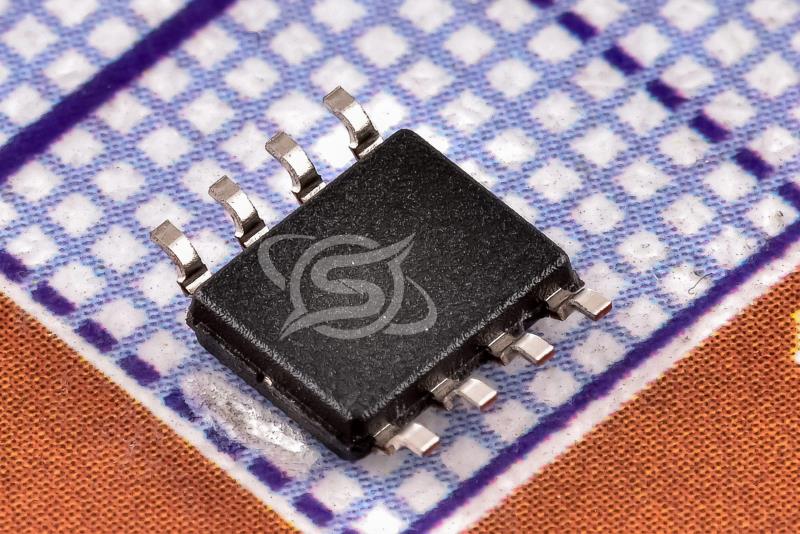

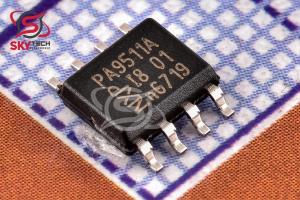

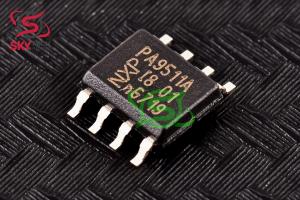

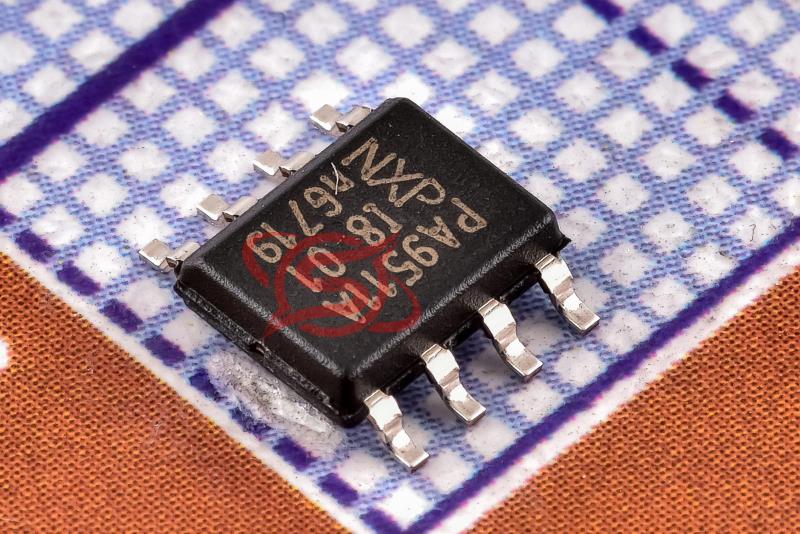

PCA9511AD
Hot Swappable I2C-bus and SMBus bus buffer
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 693,826 ریال
قیمت عمده 660,965 ریال (10 به بالا)
قیمت ویژه 647,821 ریال (100 به بالا)
قیمت فوق العاده641,248 ریال (1000 به بالا)
 قیمت تک فروشی 0.839 تتر با تخفیف
4.724.54.414.37
|
توضیحات
PCA9511A يک بافر I2C-bus و SMBus با قابليت تعويض داغ است که اجازه مي دهد کارت I/O را در يک صفحه پشتي زنده بدون خراب کردن داده ها و گذرگاه هاي ساعت وارد کنيد. مدار کنترل مانع از اتصال صفحه پشتي به کارت مي شود تا زماني که يک فرمان توقف يا بيکار بودن اتوبوس در صفحه پشتي بدون اختلاف اتوبوس روي کارت رخ دهد.
هنگامي که اتصال برقرار مي شود، PCA9511A بافر دو طرفه را فراهم مي کند و خازن هاي صفحه و کارت را ايزوله نگه مي دارد. مدار شتاب‌دهنده زمان خيز PCA9511A امکان استفاده از جريان‌هاي افزايش جريان DC ضعيف‌تر را فراهم مي‌کند، در حالي که هنوز نيازهاي زمان افزايش را برآورده مي‌کند.
PCA9511A داراي يک پايه ورودي ديجيتال ENABLE است که دستگاه را در صورت قرار دادن HIGH فعال مي کند و دستگاه را در حالت LOW به حالت جريان کم وادار مي کند، و يک پايه خروجي READY open-drain که نشان مي دهد صفحه پشتي و طرف کارت به هم متصل شده اند. بالا) يا نه (LOW).
در حين قرار دادن، خطوط PCA9511A SDA و SCL تا 1 ولت از قبل شارژ مي شوند تا جريان مورد نياز براي شارژ ظرفيت انگلي تراشه به حداقل برسد.
Description
The PCA9511A is a hot swappable I2C-bus and SMBus buffer that allows I/O card insertion into a live backplane without corrupting the data and clock buses. Control circuitry prevents the backplane from being connected to the card until a stop command or bus idle occurs on the backplane without bus contention on the card.
When the connection is made, the PCA9511A provides bidirectional buffering, keeping the backplane and card capacitances isolated. The PCA9511A rise time accelerator circuitry allows the use of weaker DC pull-up currents while still meeting rise time requirements.
The PCA9511A incorporates a digital ENABLE input pin, which enables the device when asserted HIGH and forces the device into a low current mode when asserted LOW, and an open-drain READY output pin, which indicates that the backplane and card sides are connected together (HIGH) or not (LOW).
During insertion, the PCA9511A SDA and SCL lines are precharged to 1 V to minimize the current required to charge the parasitic capacitance of the chip
|
