تراشه مقایسه کننده ولتاژ بالا

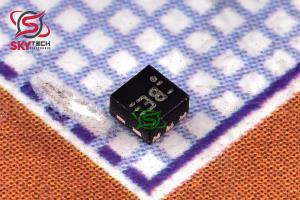

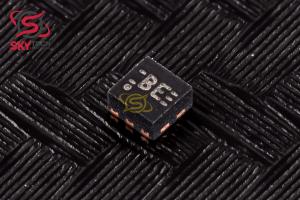

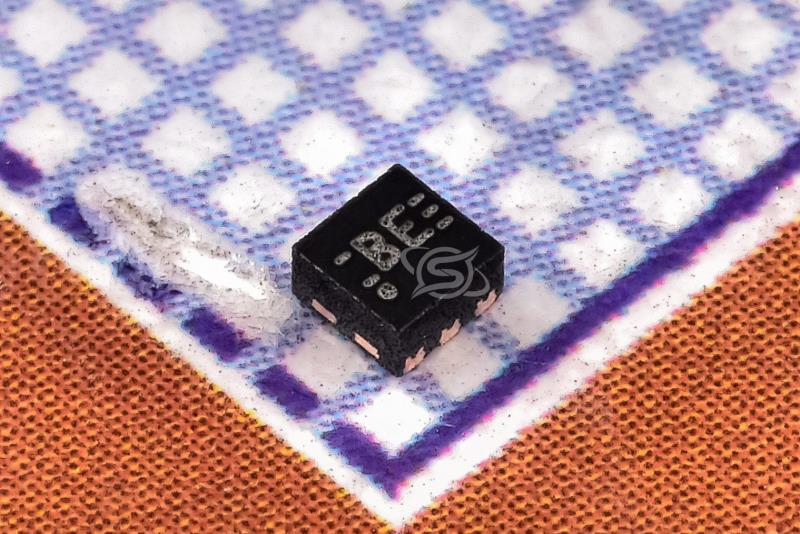

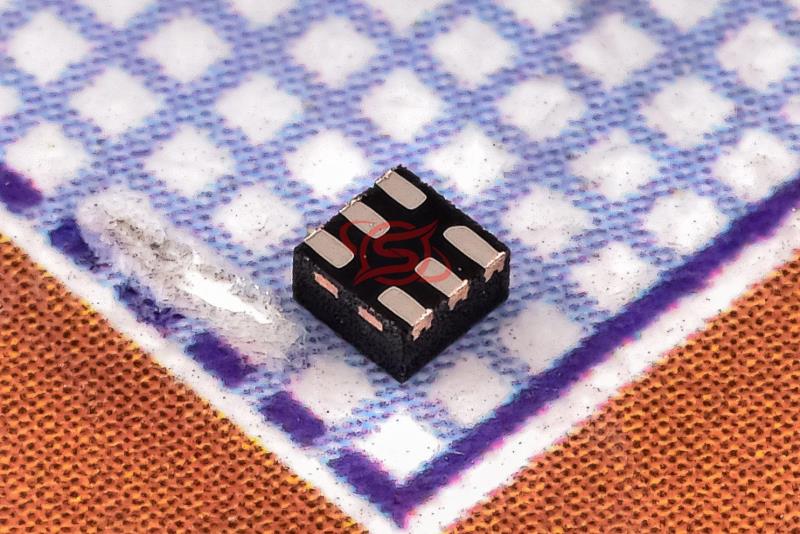

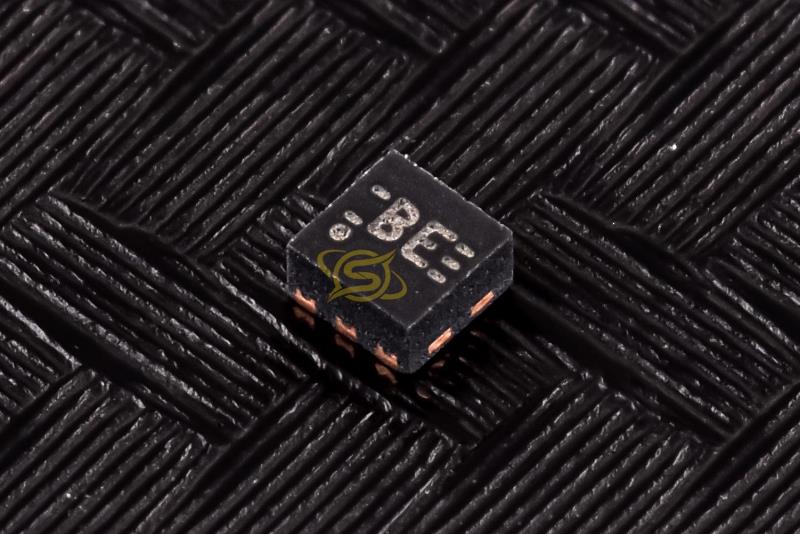

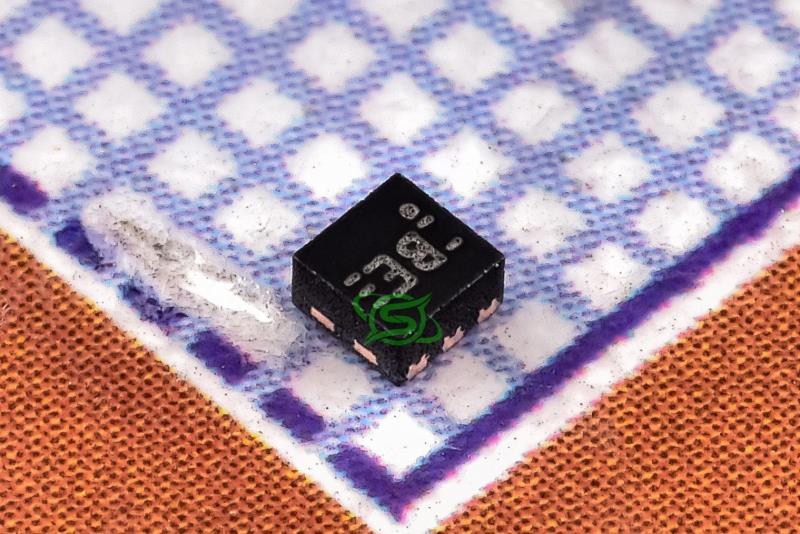

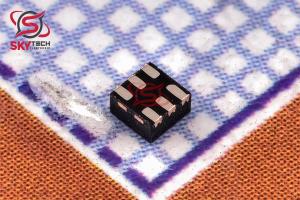

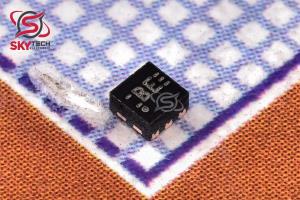

TPS3700DSER
High voltage (18V) window voltage detector with internal reference for over and undervoltage monitoring
کیفیت: نا مشخص پکیج: WSON-6
قیمت تک فروشی 1,018,393 ریال
قیمت عمده 970,165 ریال (10 به بالا)
قیمت ویژه 950,874 ریال (100 به بالا)
قیمت فوق العاده941,228 ریال (1000 به بالا)
 قیمت تک فروشی 0.933 تتر با تخفیف
5.144.94.84.75
|
توضیحات
آشکارساز ولتاژ پنجره با منبع گسترده TPS3700 در محدوده 1.8 ولت تا 18 ولت کار مي کند. اين دستگاه داراي دو مقايسه کننده با دقت بالا با مرجع داخلي 400 ميلي ولت و دو خروجي تخليه باز با ولتاژ 18 ولت براي تشخيص ولتاژ بيش از حد و کم است.
TPS3700 مي تواند به عنوان يک آشکارساز ولتاژ پنجره يا به عنوان دو مانيتور ولتاژ مستقل استفاده شود. ولتاژ نظارت شده را مي توان با استفاده از مقاومت هاي خارجي تنظيم کرد. زماني که ولتاژ در INA+ به پايين‌تر مي‌آيد، OUTA پايين مي‌رود (VITP - VHYS)، و زماني که ولتاژ به بالاتر از آستانه مربوطه (VITP) برمي‌گردد، بالا مي‌رود.
هنگامي که ولتاژ در INB- از VITP بالاتر مي رود OUTB پايين مي آيد و زماني که ولتاژ به زير آستانه مربوطه مي رسد (VITP - VHYS) بالا مي رود. هر دو مقايسه کننده در TPS3700 داراي هيسترزيس داخلي براي فيلتر کردن براي رد اشکالات کوتاه هستند، در نتيجه عملکرد خروجي پايدار و بدون تحريک نادرست را تضمين مي کنند.
Description
The TPS3700 wide-supply window voltage detector operates over a 1.8-V to 18-V range. The device has two high-accuracy comparators with an internal 400- mV reference and two open-drain outputs rated to 18 V for over- and undervoltage detection.
The TPS3700 can be used as a window voltage detector or as two independent voltage monitors; the monitored voltage can be set with the use of external resistors. OUTA is driven low when the voltage at INA+ drops below (VITP - VHYS), and goes high when the voltage returns above the respective threshold (VITP).
OUTB is driven low when the voltage at INB- rises above VITP, and goes high when the voltage drops below the respective threshold (VITP - VHYS). Both comparators in the TPS3700 include built-in hysteresis for filtering to reject brief glitches, thereby ensuring stable output operation without false triggering.
|
