تراشه پمپ داده DSL

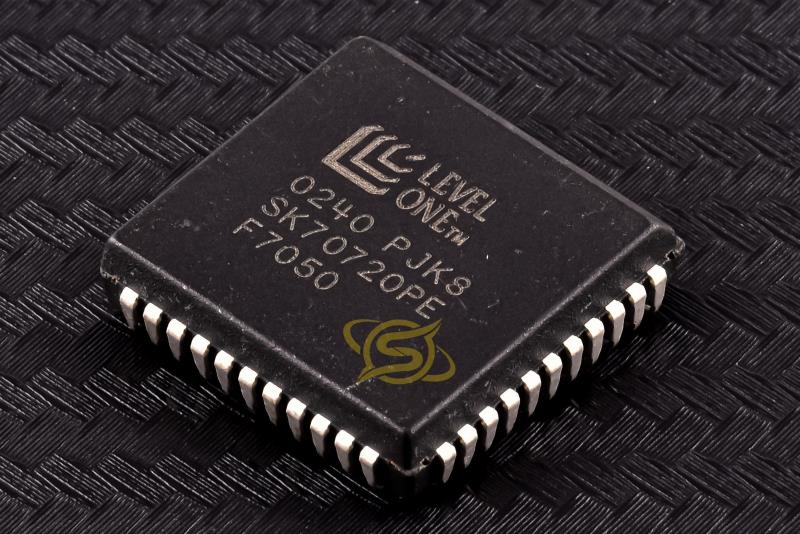

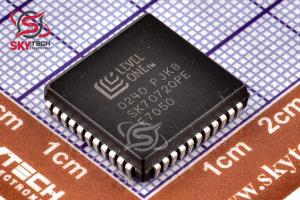

SK70720PE
Multi-Rate DSL Data Pump Chip Set

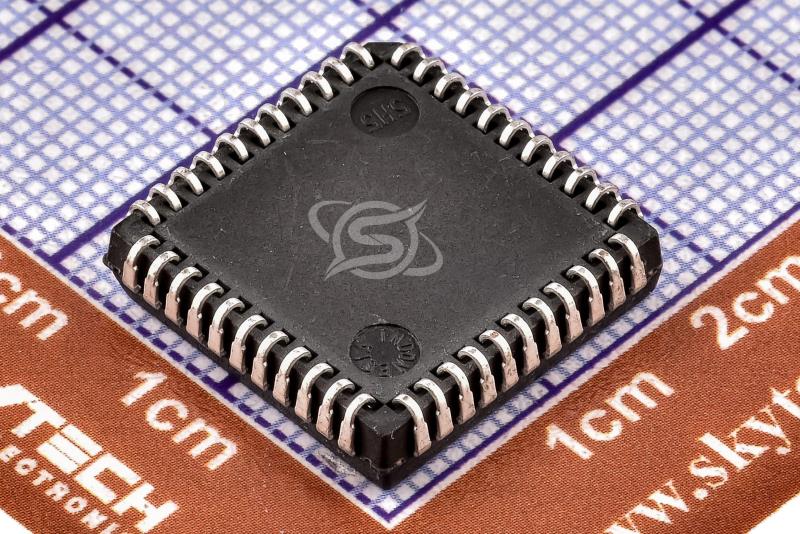

کیفیت: ORIGINAL(distributor) پکیج: PLCC-44
قیمت تک فروشی 2,929,261 ریال
قیمت عمده 2,791,587 ریال (10 به بالا)
قیمت ویژه 2,736,517 ریال (100 به بالا)
قیمت فوق العاده2,708,982 ریال (1000 به بالا)
 قیمت تک فروشی 4.158 تتر با تخفیف
2321.921.4621.24
|
توضیحات
پمپ داده DSL Multi-Rate يک فرستنده و گيرنده با نرخ متغير کامل است که با استفاده از فناوري کدگذاري خطي هيبريدي و 2B1Q ارتباط دوطرفه کامل را روي دو سيم ارائه مي دهد. نرخ خط متقارن از 272 تا 784 کيلوبيت بر ثانيه را ارائه مي دهد.
مشخصات عملکرد در نرخ‌هاي داده 272، 400، 528 و 784 کيلوبيت بر ثانيه تعريف شده‌اند که محموله‌اي از کانال‌هاي 4، 6، 8 يا 12 کانال 64 کيلوبيت بر ثانيه را با کانال سربار 16 کيلوبيت بر ثانيه ارائه مي‌کنند. پمپ داده MDSL همچنين از برنامه‌هايي پشتيباني مي‌کند که در آن محموله بدون کانال باشد.
مجموعه چيپ پمپ داده MDSL از دو دستگاه تشکيل شده است: SK70720 MDSL Digital Signal Processor (MDSP) • SK70721 Integrated Analog Front-End (IAFE)
IAFE يک IC جلويي آنالوگ CMOS کاملاً يکپارچه است که شامل درايورهاي خط فرستنده، فيلترها و عملکردهاي رمزگذاري 2B1Q به همراه ترکيبي گيرنده، AGC، مدولاتور مبدل A/D و عملکردهاي VCXO است.
MDSP تمام پردازش سيگنال ديجيتال مورد نياز براي تبديل A/D، لغو پژواک، درهم آميختن داده ها و يکسان سازي تطبيقي ??و همچنين کنترل ماشين حالت فعال سازي فرستنده گيرنده را در بر مي گيرد.
Description
The Multi-Rate DSL Data Pump is a complete, variable- rate transceiver that provides full duplex communication on two wires using echo-canceller-with-hybrid and 2B1Q line coding technology. It provides symmetrical line rates from 272 to 784 kbps.
Performance specifications are defined at the 272, 400, 528 and 784 kbps data rates which provide a payload of 4, 6, 8 or 12 64 kbps channels with a 16 kbps overhead channel. The MDSL Data Pump also supports applications where the payload is unchannel- lized.
The MDSL Data Pump chip set consists of two devices: SK70720 MDSL Digital Signal Processor (MDSP) • SK70721 Integrated Analog Front-End (IAFE)
The IAFE is a fully integrated CMOS analog front-end IC which includes transmitter line drivers, filters, and 2B1Q encoding functions along with the receiver hybrid, AGC, A/D converter modulator and VCXO functions.
The MDSP incorporates all digital signal processing required for A/D conversion, echo-cancellation, data scrambling and adaptive equalization as well as transceiver activation state machine control.
|
