توضیحات

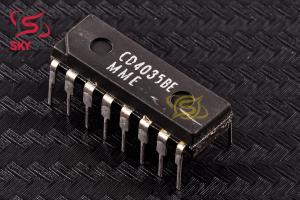

CD4035B يک رجيستر سريال سيگنال کلاک چهار مرحله‌اي است که ورودي‌هاي موازي همزمان براي هر مرحله و ورودي‌هاي سري به مرحله اول را از طريق منطق JK فراهم مي‌کند.
مراحل ثبت 2، 3 و 4 در يک پيکربندي فليپ فلاپ سريال D زماني که رجيستر در حالت سريال است (کنترل PARALLEL/SERIAL کم) کوپل مي شوند. ورود موازي به هر مرحله ثبت زماني مجاز است که کنترل PARALLEL/SERIAL بالا باشد. در حالت موازي يا سريال اطلاعات بر روي انتقال ساعت مثبت منتقل مي شود.
هنگامي که کنترل TRUE/COMPLEMENT بالا باشد، محتواي واقعي رجيستر در پايانه هاي خروجي در دسترس است. هنگامي که کنترل TRUE/COMPLEMENT کم است، خروجي ها مکمل داده هاي موجود در ثبات هستند. کنترل TRUE/COMPLEMENT با توجه به سيگنال CLOCK به صورت ناهمزمان عمل مي کند.
منطق ورودي JK در ورودي SERIAL مرحله اول براي به حداقل رساندن نيازهاي منطقي به ويژه در برنامه هاي شمارش و توليد توالي ارائه مي شود. با اتصال ورودي هاي JK به يکديگر، مرحله اول تبديل به يک فليپ فلاپ D مي شود. يک RESET مشترک ناهمزمان نيز ارائه شده است.
انواع CD4035B در بسته‌هاي سراميکي دو خطي 16 ليد هرمتيک (پسوند F3A)، بسته‌هاي پلاستيکي دو خطي 16 سرب (پسوند E)، بسته‌هاي 16 سربي با طرح کلي کوچک (M, M96, MT) عرضه مي‌شوند. ، و پسوندهاي NSR)، و بسته‌هاي طرح کلي کوچک نازک 16 ليد (PW و پسوندهاي PWR).پسوندهاي NSR)، و بسته‌هاي طرح کلي کوچک نازک 16 ليد (PW و پسوندهاي PWR).
Description
CD4035B is a four-stage clocked signal serial register with provision for syn- chronous PARALLEL inputs to each stage and SERIAL inputs to the first stage via JK logic.
Register stages 2, 3, and 4 are coupled in a serial D flip-flop configuration when the register is in the serial mode (PARALLEL/SERIAL control low). Parallel entry into each register stage is per- mitted when the PARALLEL/SERIAL con- trol is high. In the parallel or serial mode information is transferred on positive clock transitions.
When the TRUE/COMPLEMENT control is high, the true contents of the register are available at the output terminals. When the TRUE/COMPLEMENT control is low, the outputs are the complements of the data in the register. The TRUE/COMPLEMENT control functions asynchronously with re- spect to the CLOCK signal.
JK input logic is provided on the first stage SERIAL input to minimize logic require- ments particularly in counting and sequence- generation applications. With JK inputs connected together, the first stage becomes a D flip-flop. An asynchronous common RESET is also provided.
The CD4035B types are supplied in 16-lead hermetic dual-in-line ceramic packages (F3A suffix), 16-lead dual-in-line plastic packages (E suffix), 16-lead small-outline packages (M, M96, MT, and NSR suffixes), and 16-lead thin shrink small-outline packages (PW and PWR suffixes).
|
