تراشه بافر

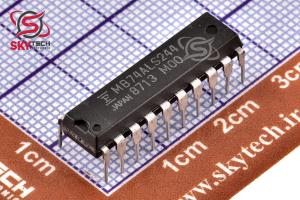

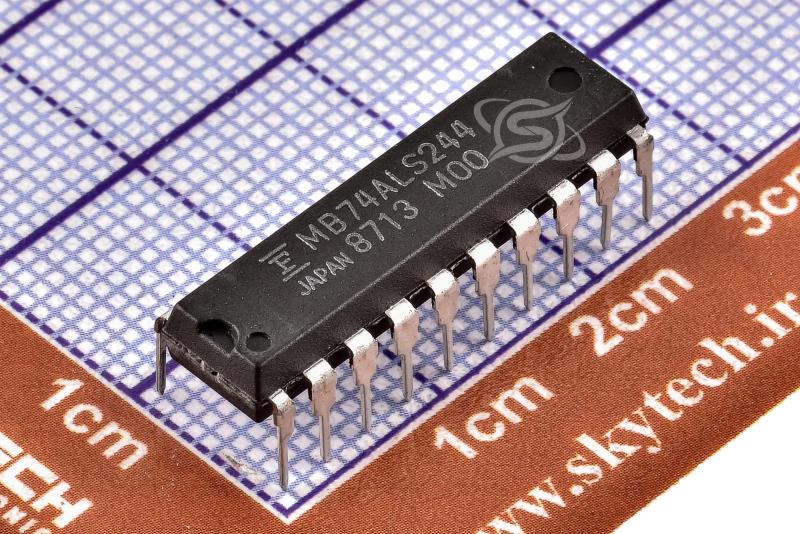

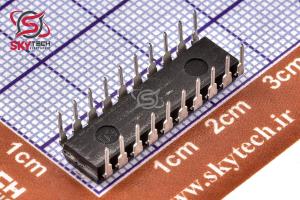

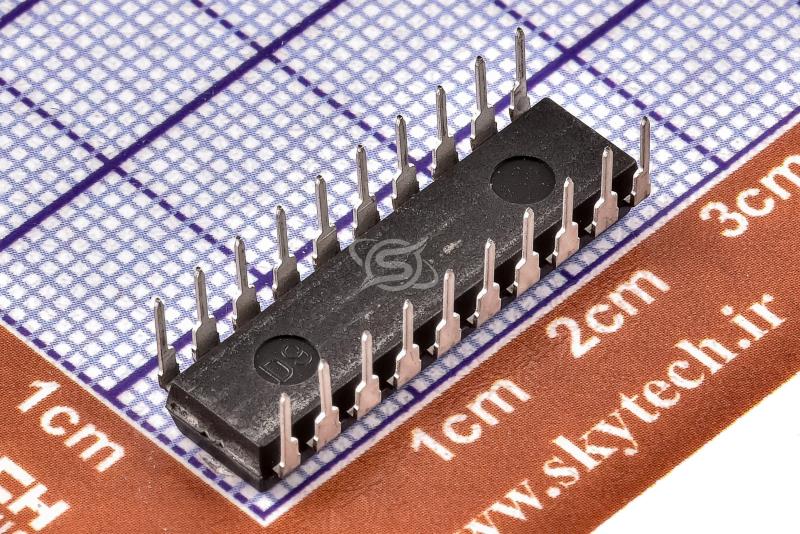

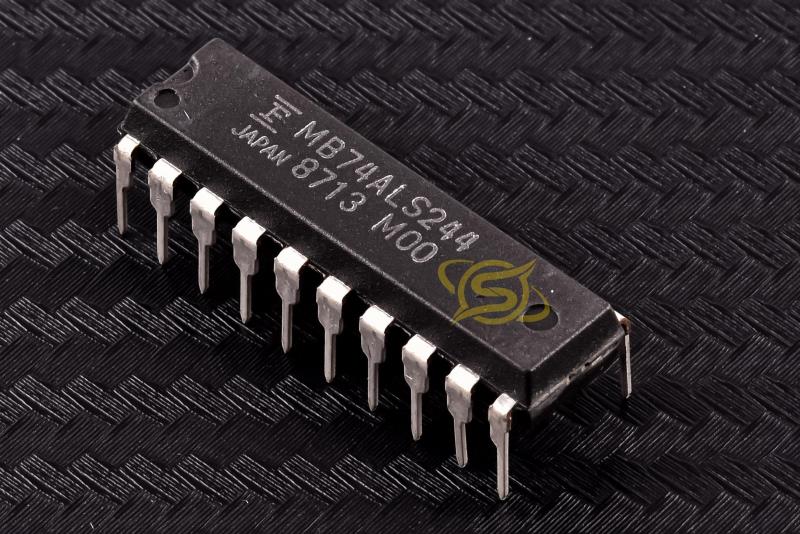

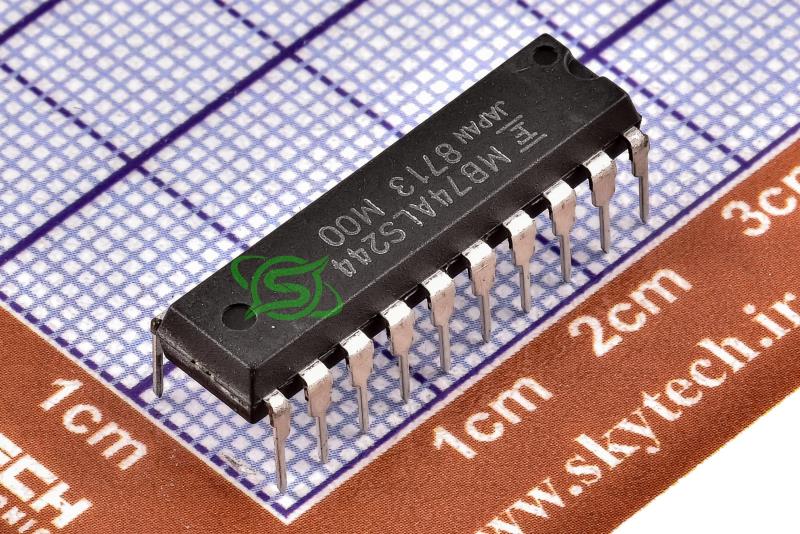

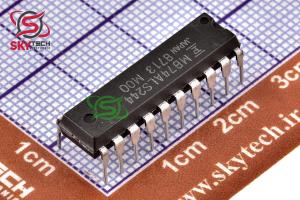

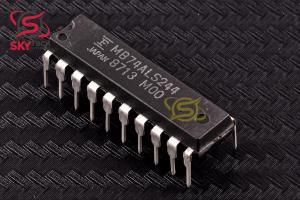

MB74ALS244
Octal Buffers and Line Drivers with 3-State Outputs
کیفیت: ORIGINAL(distributor) پکیج: PDIP-20
قیمت تک فروشی 2,327,038 ریال
قیمت عمده 2,217,310 ریال (10 به بالا)
قیمت ویژه 2,173,419 ریال (100 به بالا)
قیمت فوق العاده2,151,473 ریال (1000 به بالا)
 قیمت تک فروشی 2.643 تتر با تخفیف
15.1214.414.1113.97
|
توضیحات
M74ALS244AP يک مدار مجتمع نيمه هادي است که از دو بلوک بافر با خروجي هاي غير معکوس 3 حالته و کنترل خروجي مستقل براي هر بلوک تشکيل شده است.
وقتي ورودي کنترل خروجي OC سطح پايين است و اگر ورودي A کم باشد، خروجي Y کم است. اگر A زياد باشد Y زياد است. وقتي OC زياد است، Y,-Y صرف نظر از وضعيت A در حالت امپدانس بالا قرار دارند.
خروجي هر هشت بافر را مي توان با اتصال 10C و 20C به طور همزمان کنترل کرد. خروجي ها را مي توان با يک مقاومت بار حداقل 1330 خاتمه داد.
نسخه کم مصرف M74ALS244AP، M74ALS1244AP نيز موجود است.
Description
The M74ALS244AP is a semiconductor integrated circuit consisting of two blocks of buffer with 3-state noninverted outputs and independent output control for each block.
When output control input OC is low-level, and if input A Is low, then output Y is low. If A is high, Y is high. When OC is high, Y,-Y, are in high-impedance state irrespec- tive of the status of A.
The outputs of all eight buffers can be controlled simultaneously by connecting 10C and 20C. The out- puts can be terminated with a load resistor of not less than 1330.
The low-power version of M74ALS244AP, the M74ALS1244AP, is also available.
|
