توضیحات
اين دستگاه‌ها براي کاربردهاي سوئيچينگ سمت بالا که از منطق و زمينه‌هاي بار جداگانه بهره مي‌برند، ولتاژ تغذيه بار تا 50 ولت و جريان خروجي تا -500 ميلي آمپر را در بر مي‌گيرند.
اين درايورهاي منبع 8 کانالي براي واسط بين منطق سطح پايين و بارهاي جريان بالا مفيد هستند. بارهاي معمولي شامل رله ها، شير برقي ها، لامپ ها، استپر و/يا موتورهاي سروو، چکش هاي چاپ و ال اي دي ها هستند. همه دستگاه ها را مي توان با سيستم هاي منطقي 5 ولتي -TTL، Schottky TTL، DTL و 5 V CMOS استفاده کرد.
بسته‌هاي دستگاه‌هاي ارائه شده به صورت الکتريکي قابل تعويض هستند و حداکثر ولتاژ خروجي 50 ولت را تحمل مي‌کنند و تا حداقل 5 ولت کار مي‌کنند.
همه دستگاه‌هاي اين سري مقاومت‌هاي محدودکننده جريان ورودي و ديودهاي سرکوب گذرا خروجي را يکپارچه مي‌کنند و توسط يک ورودي فعال فعال فعال مي‌شوند.
پسوند "A" نشان‌دهنده يک بسته 18 سرب پلاستيکي دوگانه در خط با قاب سربي مسي براي اتلاف بهينه انرژي است.
در شرايط عملياتي عادي، اين دستگاه ها 120 ميلي آمپر را به طور مداوم براي هر يک از هشت خروجي در دماي محيط 50+ درجه سانتي گراد و منبع تغذيه 15 ولت حفظ مي کنند.
Description
Recommended for high-side switching applications that benefit from separate logic and load grounds, these devices encompass load supply voltages to 50 V and output currents to -500 mA.
These 8-channel source drivers are useful for interfacing between low-level logic and high-current loads. Typical loads include relays, solenoids, lamps, stepper and/or servo motors, print hammers, and LEDs. All devices may be used with 5 V logic systems -TTL, Schottky TTL, DTL, and 5 V CMOS.
The device packages offered are electrically interchangeable, and will withstand a maximum output off voltage of 50 V, and operate to a minimum of 5 V.
All devices in this series integrate input current limiting resistors and output transient suppression diodes, and are activated by an active high input.

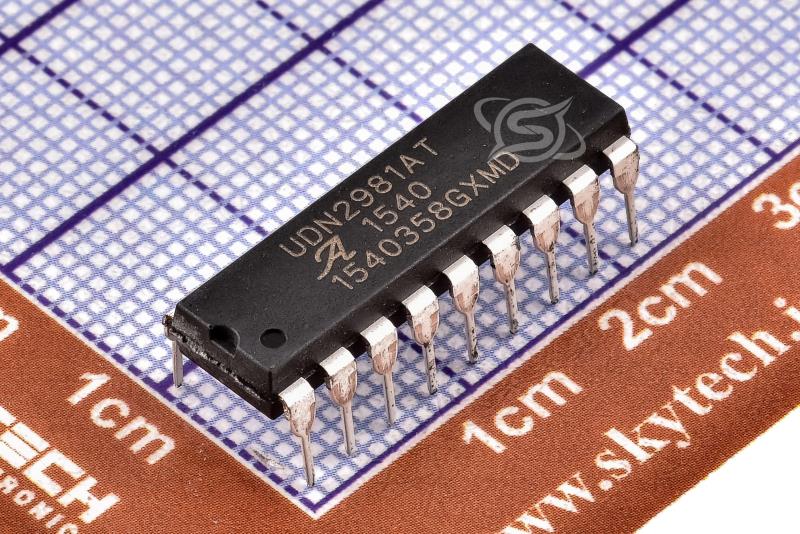

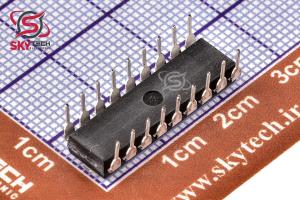

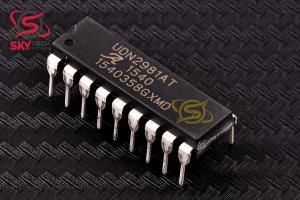

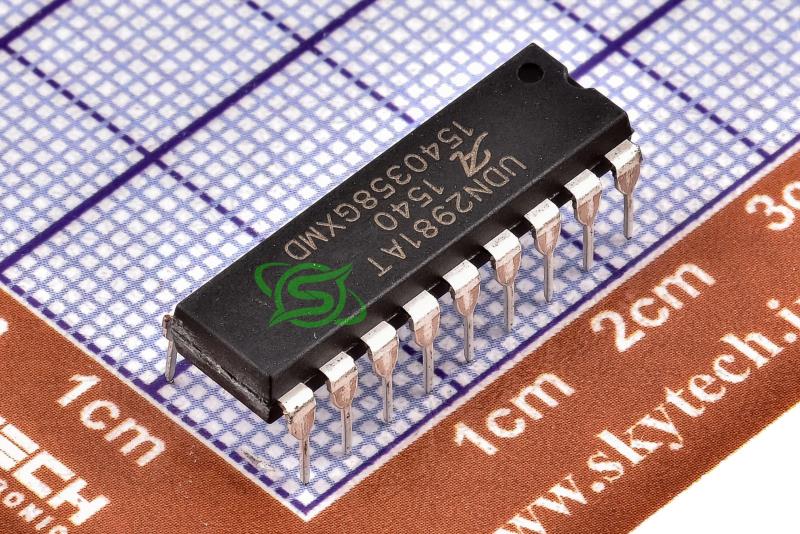

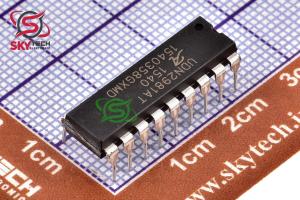

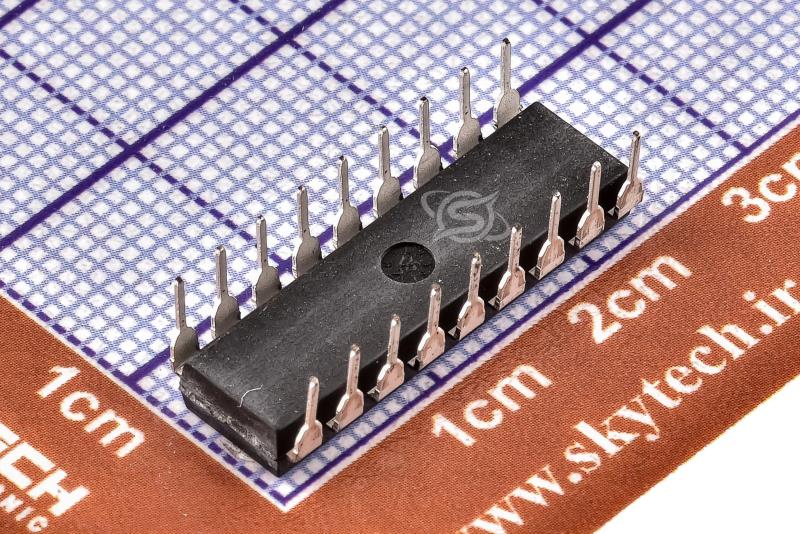

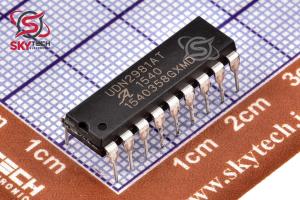

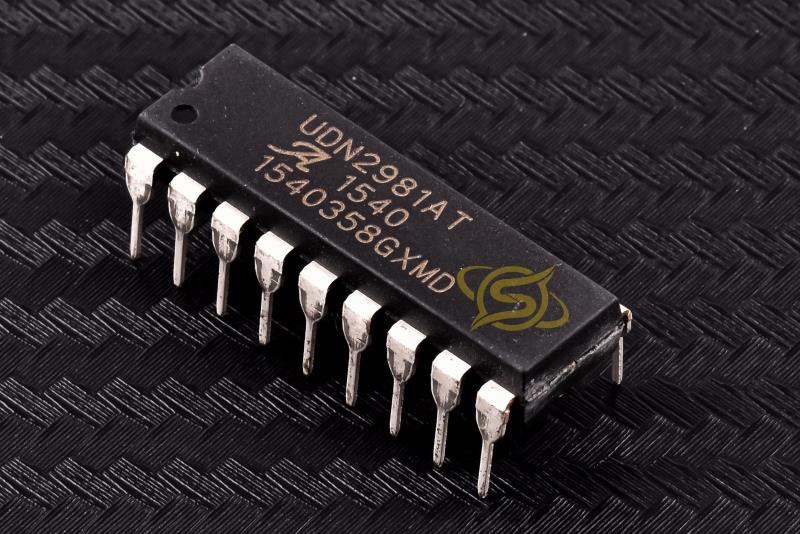

The suffix “A” indicates an 18-lead plastic dual in-line package with copper lead frame for optimum power dissipation.
Under normal operating conditions, these devices will sustain 120 mA continuously for each of the eight outputs at an ambient temperature of +50°C and a supply of 15 V.
|
