تراشه شیفت رجیستر

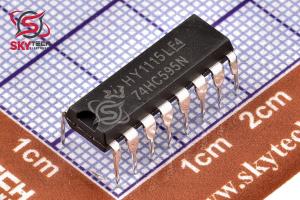

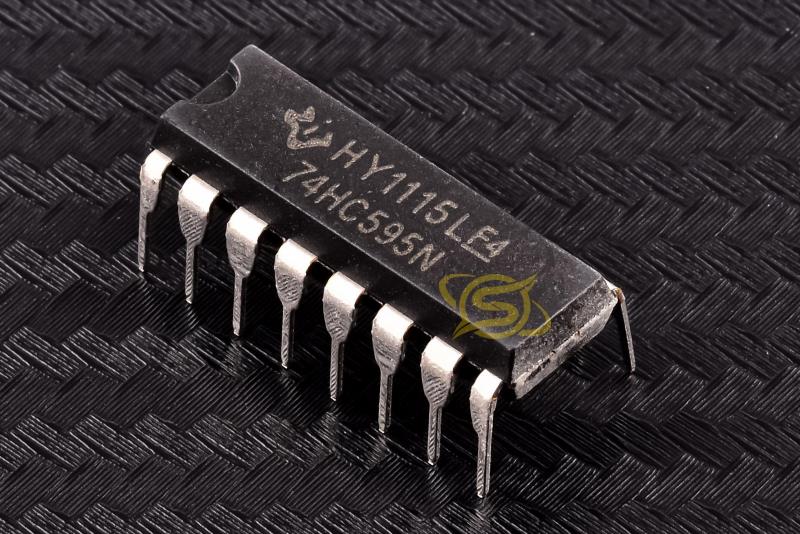

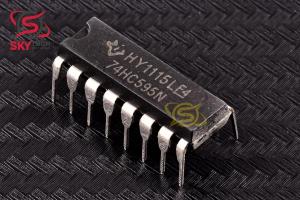

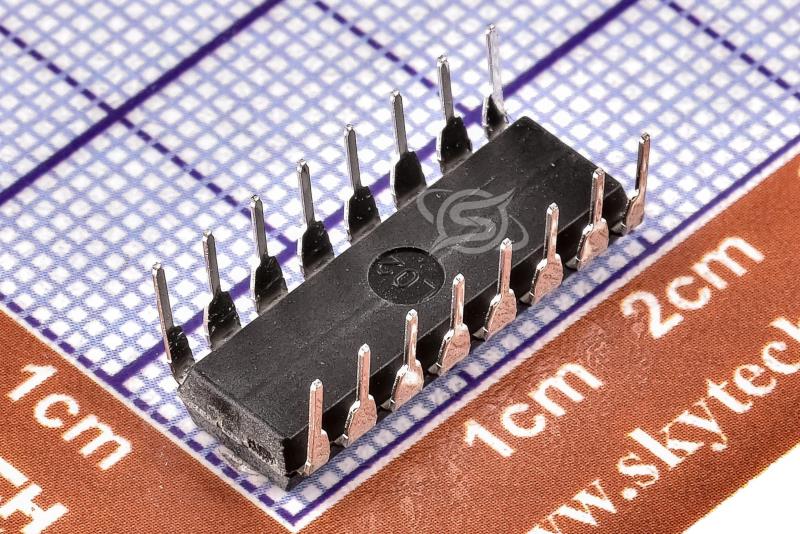

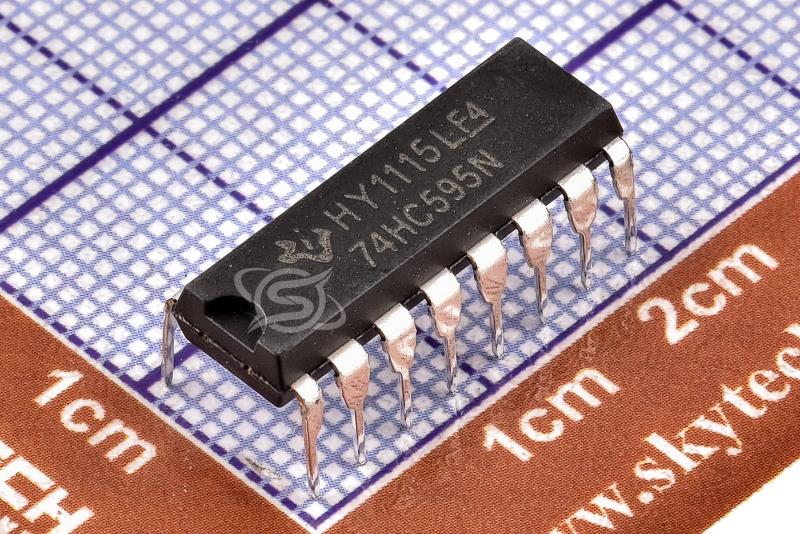

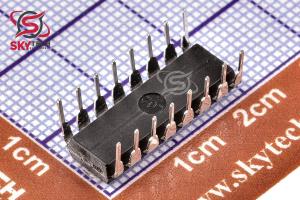

SN74HC595N
8Bit Shift Registers With 3-State Output Registers
کیفیت: ORIGINAL(distributor) پکیج: PDIP-16
قیمت تک فروشی 385,044 ریال
قیمت عمده 368,242 ریال (10 به بالا)
قیمت ویژه 361,521 ریال (100 به بالا)
قیمت فوق العاده358,161 ریال (1000 به بالا)
 قیمت تک فروشی 0.356 تتر با تخفیف
1.851.761.731.71
|
توضیحات
دستگاه‌هاي HC595 حاوي يک رجيستر شيفت موازي با ورودي سريال 8 بيتي هستند که يک رجيستر ذخيره‌سازي 8 بيتي نوع D را تغذيه مي‌کند. ثبات ذخيره سازي داراي خروجي هاي 3 حالته موازي است. ساعت هاي جداگانه اي براي هر دو رجيستر شيفت و ذخيره سازي ارائه شده است.
رجيستر شيفت داراي ورودي روشن (SRCLR)، ورودي سريال (SER) و خروجي هاي سريال براي آبشاري است. هنگامي که ورودي فعال کردن خروجي (OE) زياد باشد، خروجي ها در حالت امپدانس بالا هستند.
هر دو ساعت ثبت تغيير (SRCLK) و ساعت ثبت ذخيره سازي (RCLK) با لبه مثبت فعال مي شوند. اگر هر دو ساعت به هم متصل باشند، شيفت رجيستر هميشه يک پالس ساعت جلوتر از ثبات ذخيره سازي است
Description
The ’HC595 devices contain an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. The storage register has parallel 3-state outputs. Separate clocks are provided for both the shift and storage register.
The shift register has a direct overriding clear (SRCLR) input, serial (SER) input, and serial outputs for cascading. When the output-enable (OE) input is high, the outputs are in the high-impedance state.
Both the shift register clock (SRCLK) and storage register clock (RCLK) are positive-edge triggered. If both clocks are connected together, the shift register always is one clock pulse ahead of the storage register
|
