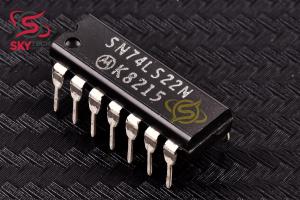

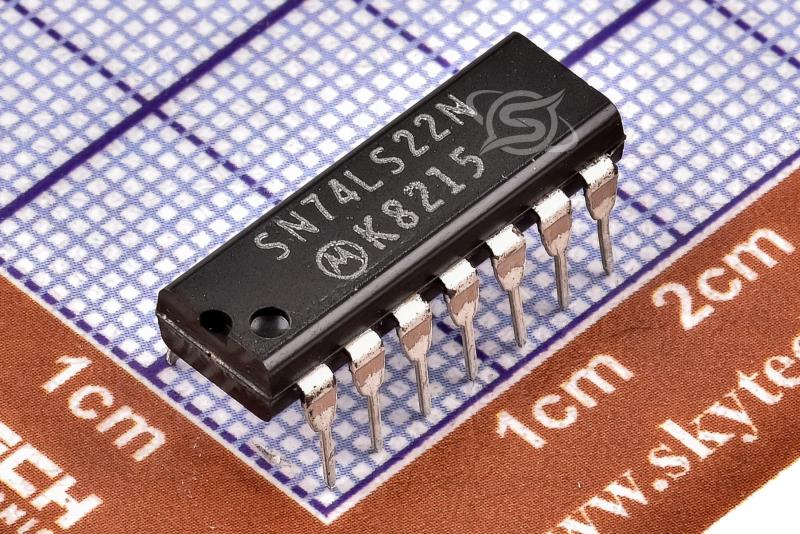

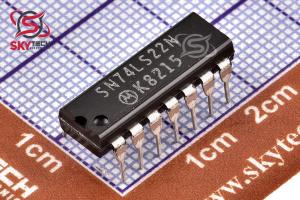

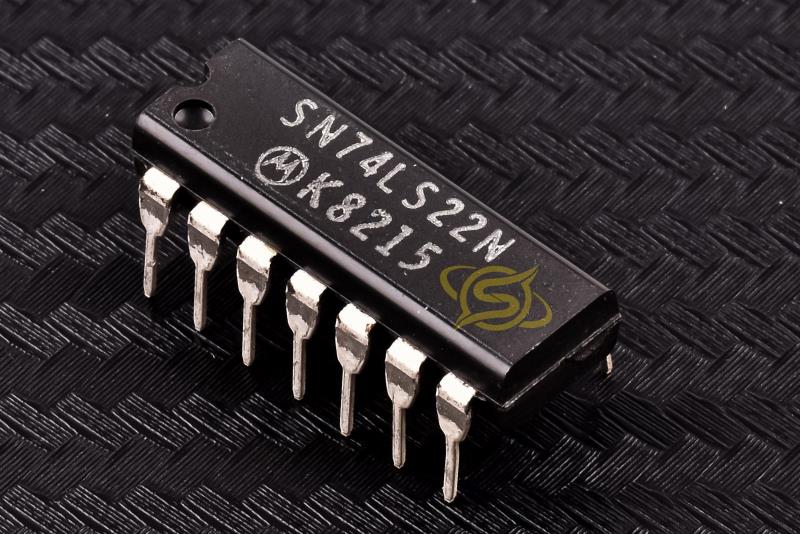

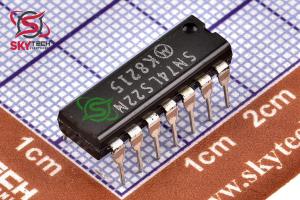

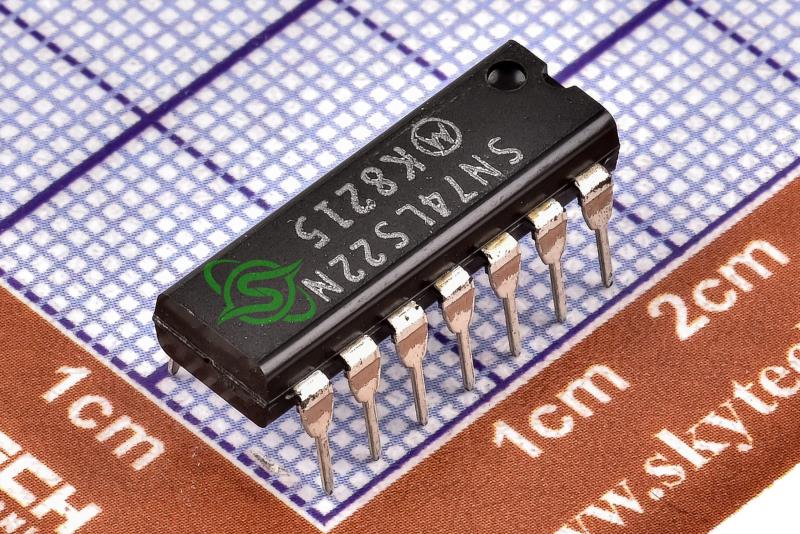

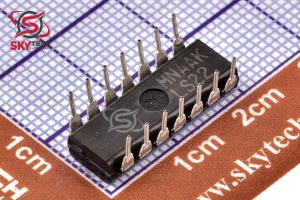

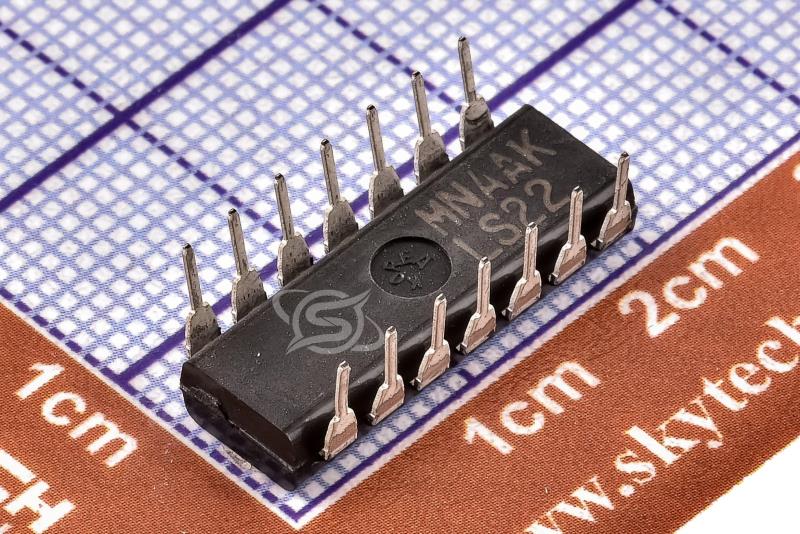

تراشه گیت NAND
SN74LS22N
Dual 4-Input NAND Gate - Low Power Schottky
کیفیت: ORIGINAL(distributor) پکیج: PDIP-14
قیمت تک فروشی 290,109 ریال
قیمت عمده 277,695 ریال (10 به بالا)
قیمت ویژه 272,729 ریال (100 به بالا)
قیمت فوق العاده270,246 ریال (1000 به بالا)
 قیمت تک فروشی 0.351 تتر با تخفیف
1.781.71.671.65
|
توضیحات
هر مولتي ويبراتور LS221 داراي يک ورودي با راه‌اندازي انتقال منفي و يک ورودي با راه‌اندازي انتقال مثبت است که هر کدام مي‌توانند به عنوان ورودي بازدارنده استفاده شوند.
تحريک پالس در سطح ولتاژ رخ مي دهد و به زمان انتقال پالس ورودي مربوط نمي شود. مدار ورودي تريگر اشميت براي ورودي B اجازه مي دهد تا براي ورودي هايي با سرعت 1 ولت در ثانيه، بدون لرزش حرکت کند، و مدار را با ايمني عالي در برابر نويز فراهم مي کند.
ايمني بالا در برابر نويز VCC نيز توسط مدارهاي ضامن داخلي ايجاد مي شود. پس از راه اندازي، خروجي ها مستقل از انتقال بيشتر ورودي ها هستند و تابعي از اجزاي زمان بندي هستند.
پالس‌هاي خروجي را مي‌توان با شفاف‌سازي فراگير خاتمه داد.
عرض پالس ورودي ممکن است از هر مدتي نسبت به عرض پالس خروجي باشد. عرض پالس خروجي ممکن است از 35 نانوثانيه تا حداکثر 70 ثانيه با انتخاب اجزاي زمانبندي مناسب تغيير کند.
زمان افزايش و کاهش خروجي مستقل از طول پالس است. پايداري عرض پالس از طريق جبران داخلي به دست مي آيد و عملاً مستقل از VCC و دما است. در بيشتر کاربردها، پايداري پالس تنها با دقت اجزاي زمانبندي خارجي محدود مي‌شود.
Description
Each multivibrator of the LS221 features a negative-transition-triggered input and a positive-transition-triggered input either of which can be used as an inhibit input.
Pulse triggering occurs at a voltage level and is not related to the transition time of the input pulse. Schmitt-trigger input circuitry for B input allows jitter-free triggering for inputs as slow as 1 volt/second, providing the circuit with excellent noise immunity.
A high immunity to VCC noise is also provided by internal latching circuitry. Once triggered, the outputs are independent of further transitions of the inputs and are a function of the timing components.
The output pulses can be terminated by the overriding clear.
Input pulse width may be of any duration relative to the output pulse width. Output pulse width may be varied from 35 nanoseconds to a maximum of 70 s by choosing appropriate timing components.
Output rise and fall times are independent of pulse length. Pulse width stability is achieved through internal compensation and is virtually independent of VCC and temperature. In most applications, pulse stability will only be limited by the accuracy of external timing components.
|
