آی سی فلیپ فلاپ

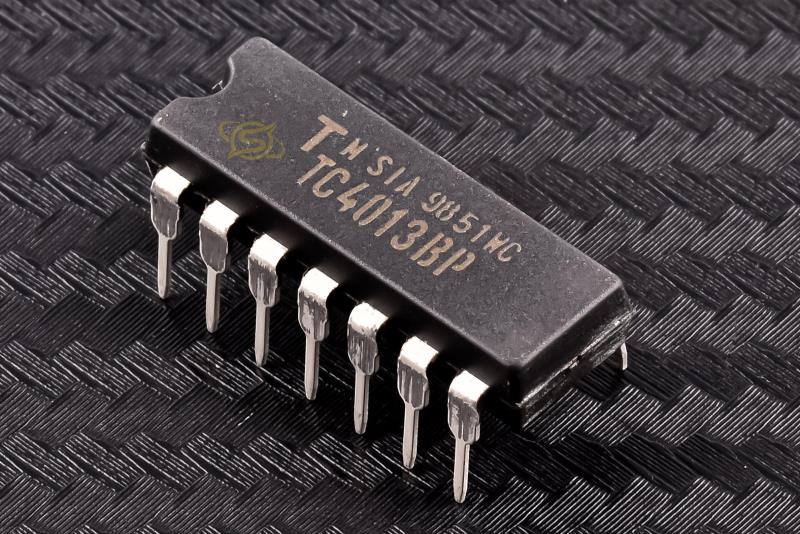

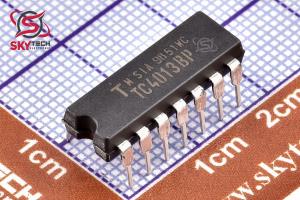

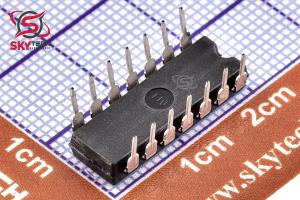

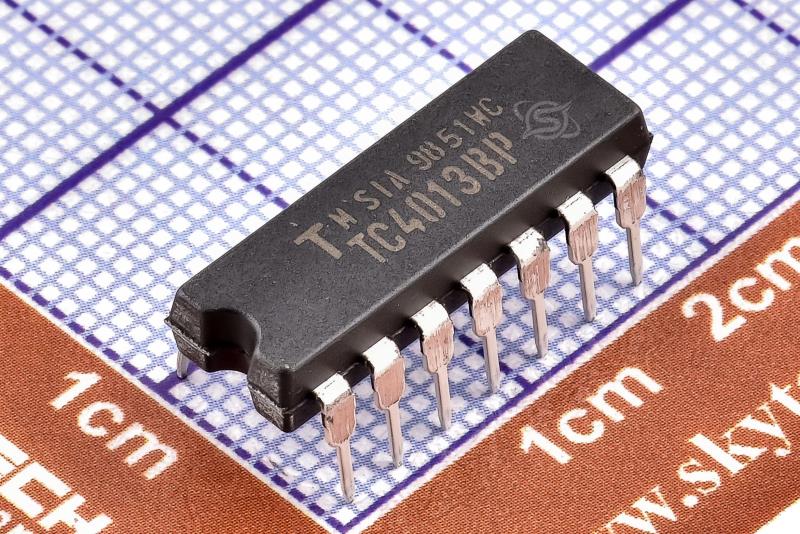

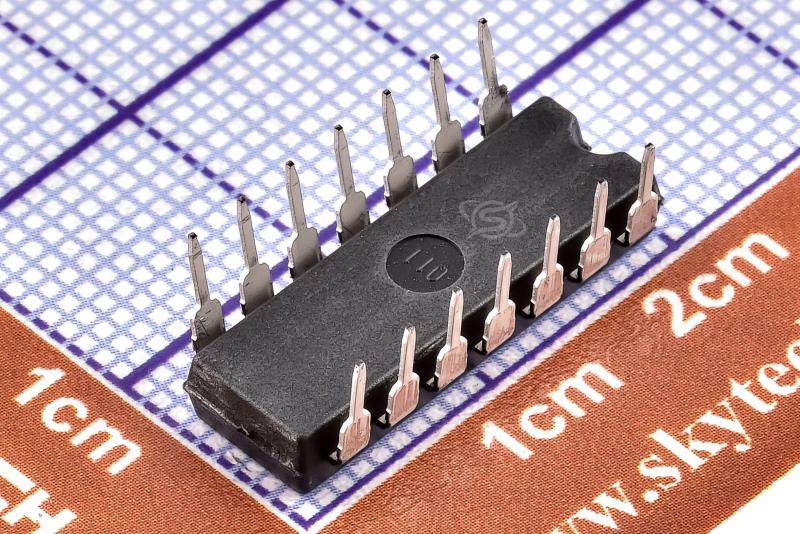

TC-4013BP
TC4013B contains two independent circuits of D type flip-flop.
کیفیت: ORIGINAL(distributor) پکیج: DIP-14
قیمت تک فروشی 204,200 ریال
قیمت عمده 193,000 ریال (10 به بالا)
قیمت ویژه 189,640 ریال (100 به بالا)
قیمت فوق العاده187,960 ریال (1000 به بالا)
![SKYTECH](bootstrap/img/Icon/tether.png) قیمت تک فروشی 0.3 تتر با تخفیف
1.61.51.471.46
|
توضیحات
آي سي 4013 يک فليپ فلاپ دوبل است که قابليت تنظيم مستقيم (DIRECT SET) ، پاک کردن ورودي بصورت مستقيم (CLEAR DIRECT INPUT) ، کلاک پالس (CP) و خروجي هاي Q و مکمل هاي آنرا دارد. اطلاعات وقتي که کلاک پالس در موقعيت منفي است قبول ميشود و با لبه بالارونده آن به خروجي ارسال ميشود. دستور هاي DS و CS نيز وقتي درموقعيت مثبت باشند عمل ميکنند.
اين IC در ولتاژ هاي مابين 3V تا 15V نسبت به Vss (که معمولا به زمين وصل مي شود) کار مي کند . پايه هايي از IC که مورد استفاده نيستند توصيه ميشود که به Vss يا Vdd متصل شوند.
Description
TC4013B contains two independent circuits of D type flip-flop.
The input level applied to DATA input are transferred to Q and
Q output by rising edge of the clock pulse. When SET input is
placed at “H”, and RESET input is placed at “L”, outputs become
Q = “H”, and Q = “L”. When RESET input is placed at “H”, and
SET input is placed at “L”, outputs become Q = “L”, and Q =
“H”. When both of RESET input and SET input are at “H”,
outputs become Q = “H” and Q = “H”.
|
