تقویت کننده صوتی

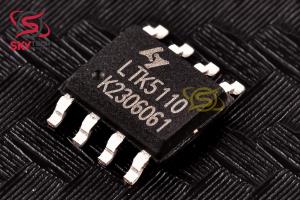

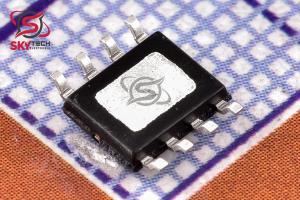

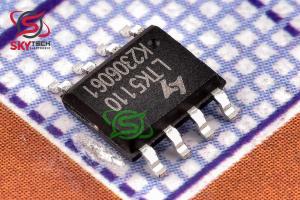

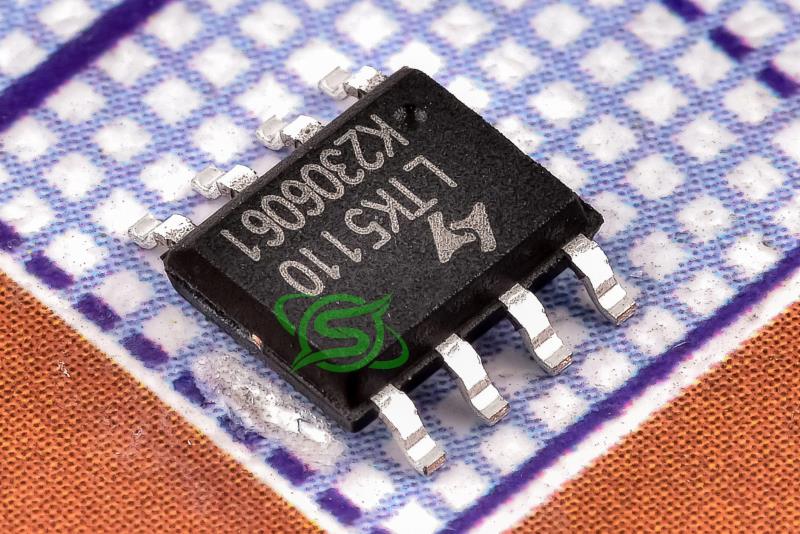

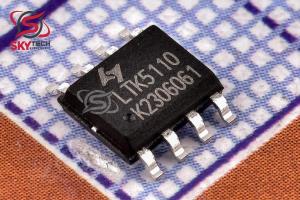

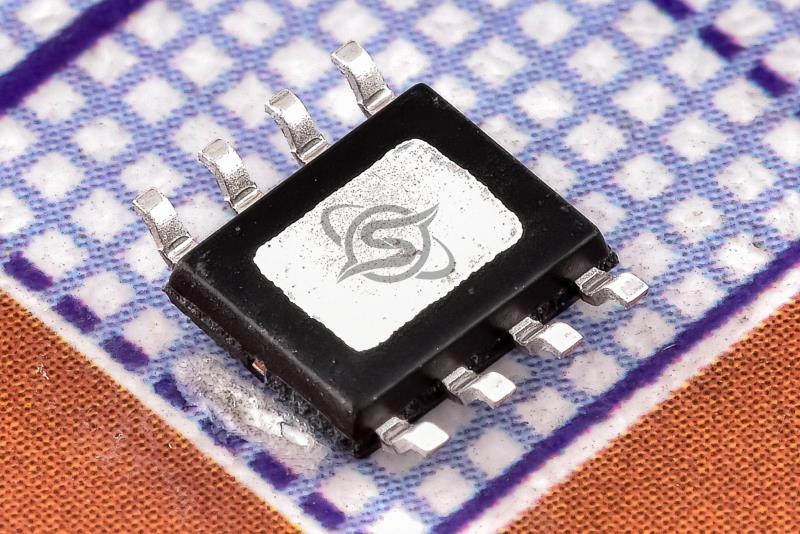

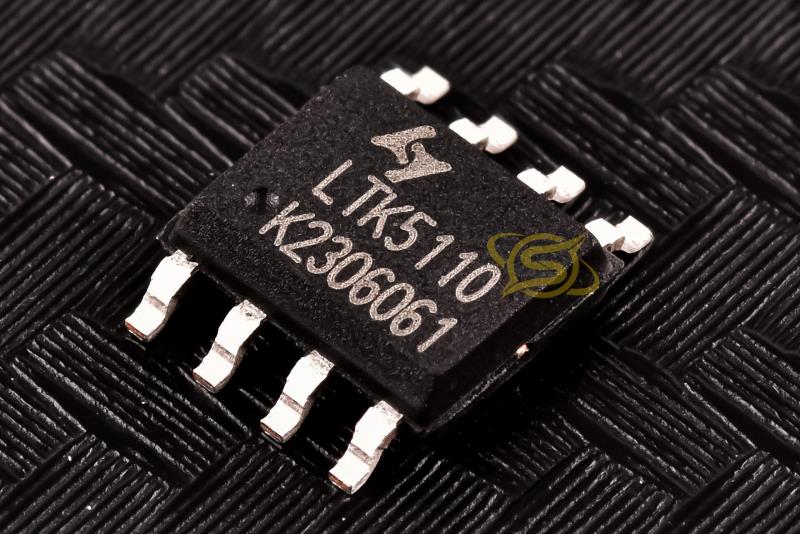

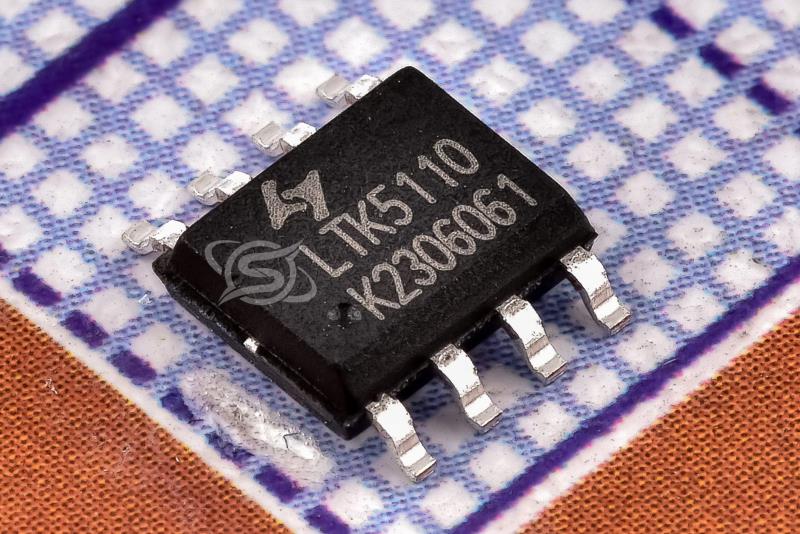

LTK5110
AUDIO AMPLIFIER CHIP
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 337,071 ریال
قیمت عمده 321,112 ریال (10 به بالا)
قیمت ویژه 314,728 ریال (100 به بالا)
قیمت فوق العاده311,536 ریال (1000 به بالا)
 قیمت تک فروشی 0.392 تتر با تخفیف
2.222.112.072.05
|
توضیحات
LTK5110 يک تقويت کننده قدرت صوتي 4 اهم -27 وات، ساختار ديفرانسيل، کلاس F است. ولتاژ کار LTK5110 6-15 ولت است. اين ساختار ورودي ديفرانسيل را اتخاذ مي کند که اثر سرکوب خوبي بر تداخل نويز دارد.
کنترل حالت کلاس F و کنترل خاموش شدن LTK5110 روي يک پين يکپارچه شده است. از طريق يک پين مي توان تراشه را روشن و خاموش کرد و سوئيچ آزاد بين کلاس AB و کلاس D را مي توان کنترل کرد که مي تواند درگاه هاي IO را تا حد زيادي ذخيره کند و تداخل EMI را در کلاس AB کاملاً از بين ببرد.
در حالت تقويت کننده کلاس D، مي تواند بيش از 90 درصد راندمان را ارائه دهد. ساختار جديد بدون فيلتر مي تواند فيلتر پايين گذر خروجي تقويت کننده کلاس D سنتي را ذخيره کند. LTK5110 بسته ESOP-8 را پذيرفته است.
Description
LTK5110 is a 4 ohm -27W, differential structure, Class F audio power amplifier. The operating voltage of LTK5110 is 6-15V. It adopts differential input structure, which has good suppression effect on noise interference.
The Class F mode control and shutdown control of LTK5110 are integrated on one pin. Through one pin, the chip can be turned on and off, and the free switching between Class AB and Class D can be controlled, which can greatly save IO ports, and can completely eliminate EMI interference in Class AB.
In Class D amplifier mode, it can provide more than 90% efficiency. The new filter-free structure can save the output low-pass filter of the traditional Class D amplifier. LTK5110 adopts ESOP-8 package.
|
