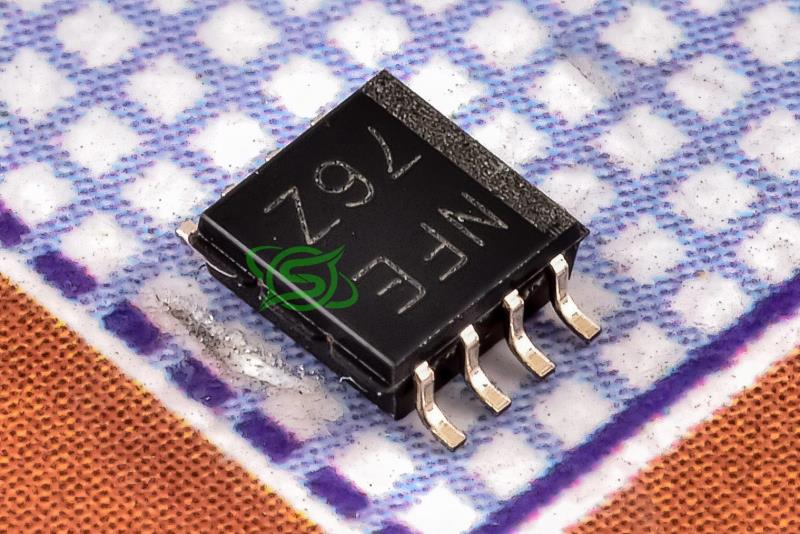

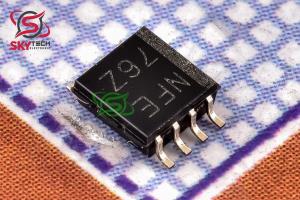

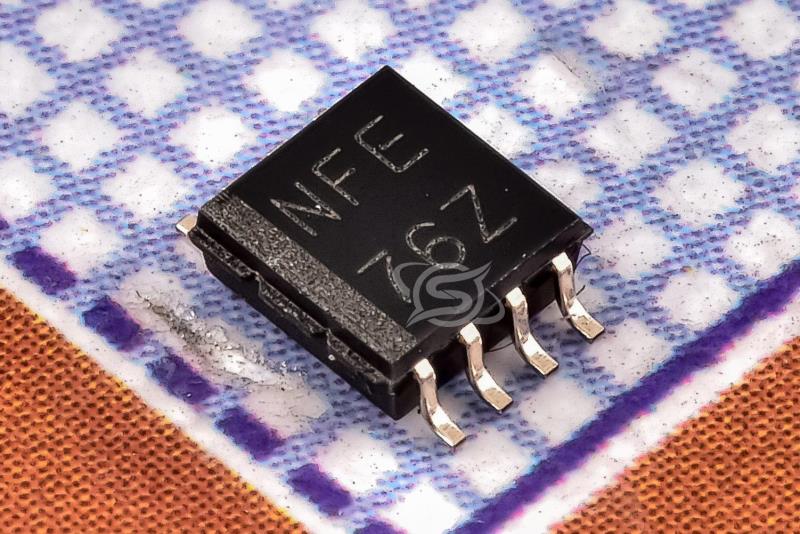

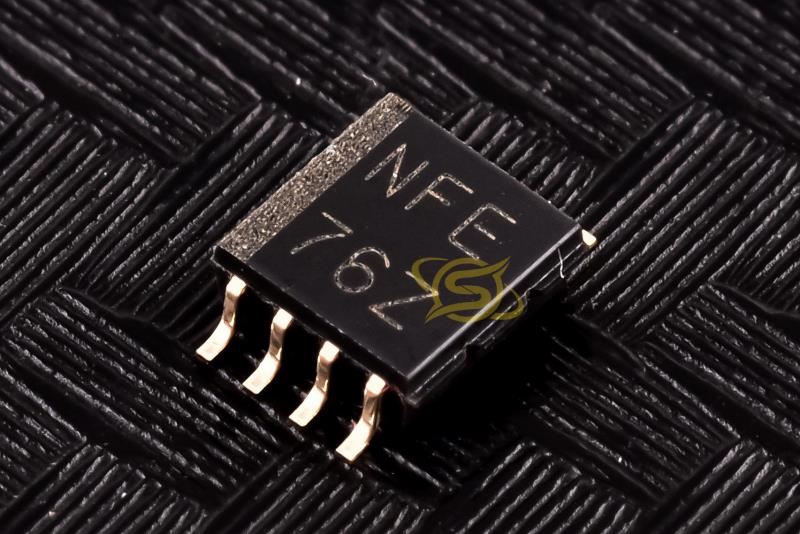

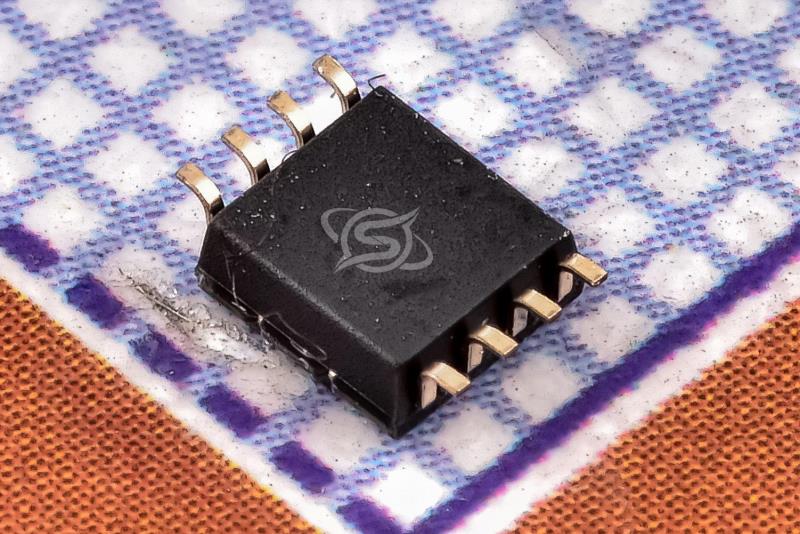

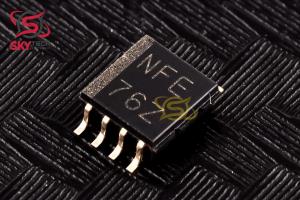

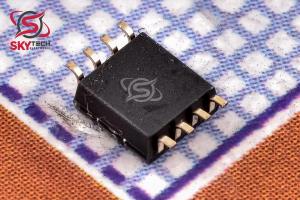

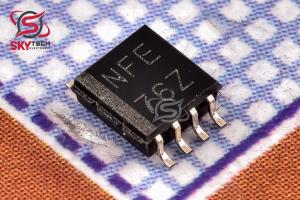

تراشه مترجم سطح ولتاژ
TXS0102DCTR
2Bit Bidirectional Voltage-Level Translator for Open-Drain and Push-Pull Applications
کیفیت: ORIGINAL(distributor) پکیج: SM-8
قیمت تک فروشی 275,824 ریال
قیمت عمده 262,811 ریال (10 به بالا)
قیمت ویژه 257,606 ریال (100 به بالا)
قیمت فوق العاده255,003 ریال (1000 به بالا)
 قیمت تک فروشی 0.333 تتر با تخفیف
1.871.781.751.73
|
توضیحات
اين مترجم دو بيتي غير معکوس يک مترجم سطح ولتاژ دو طرفه است و مي تواند براي ايجاد سازگاري سوئيچينگ ديجيتال بين سيستم هاي ولتاژ مختلط استفاده شود.
از دو ريل منبع تغذيه قابل تنظيم جداگانه استفاده مي‌کند که درگاه‌هاي A از ولتاژ 1.65 ولت تا 3.6 ولت پشتيباني مي‌کنند در حالي که منبع تغذيه VCCA را رديابي مي‌کنند و درگاه‌هاي B ولتاژ کاري از 2.3 ولت تا 5.5 ولت را پشتيباني مي‌کنند.
اين امکان پشتيباني از سطوح سيگنال منطقي پايين‌تر و بالاتر را فراهم مي‌کند و در عين حال قابليت‌هاي ترجمه دو طرفه را بين هر يک از گره‌هاي ولتاژ 1.8 V، 2.5-V، 3.3 V و 5-V فراهم مي‌کند.
هنگامي که ورودي فعال کردن خروجي (OE) کم است، همه ورودي/خروجي ها در حالت امپدانس بالا قرار مي گيرند که به طور قابل توجهي مصرف جريان ساکن منبع تغذيه را کاهش مي دهد.
براي اطمينان از حالت امپدانس بالا در هنگام خاموش يا روشن کردن، OE بايد از طريق يک مقاومت کشويي به GND متصل شود. حداقل مقدار مقاومت توسط قابليت منبع جريان درايور تعيين مي شود.
Description
This two-bit non-inverting translator is a bidirectional voltage-level translator and can be used to establish digital switching compatibility between mixed-voltage systems.
It uses two separate configurable powersupply rails, with the A ports supporting operating voltages from 1.65 V to 3.6 V while it tracks the VCCA supply, and the B ports supporting operating voltages from 2.3 V to 5.5 V while it tracks the VCCB supply.
This allows the support of both lower and higher logic signal levels while providing bidirectional translation capabilities between any of the 1.8 V, 2.5-V, 3.3 V, and 5-V voltage nodes.
When the output-enable (OE) input is low, all I/Os are placed in the high-impedance state, which significantly reduces the power-supply quiescent current consumption.
To ensure the high-impedance state during power up or power down, OE should be tied to GND through a pulldown resistor; the minimum value of the resistor is determined by the current-sourcing capability of the driver.
|
