توضیحات
ADS131M02 يک مبدل آنالوگ به ديجيتال (ADC) دو کاناله، نمونه برداري همزمان، 24 بيتي با دامنه ديناميکي گسترده، مصرف انرژي کم است.
و ويژگي‌هاي خاص اندازه‌گيري انرژي، که آن را براي اندازه‌گيري انرژي، اندازه‌گيري توان و کاربردهاي قطع کننده مدار ايده‌آل مي‌کند.
ورودي‌هاي ADC را مي‌توان مستقيماً به يک شبکه تقسيم‌کننده مقاومت يا ترانسفورماتور قدرت براي اندازه‌گيري ولتاژ يا به يک ترانسفورماتور جريان، شنت يا سيم‌پيچ روگووسکي براي اندازه‌گيري جريان متصل کرد. کانال هاي ADC مجزا را مي توان به طور مستقل بر اساس ورودي هاي حسگر پيکربندي کرد.
يک تقويت کننده با نويز کم و قابل برنامه ريزي (PGA) براي تقويت سيگنال هاي سطح پايين، بهره هاي 1 تا 128 را فراهم مي کند. علاوه بر اين، دستگاه کاليبراسيون فاز بين کانالي، آفست و ثبت کاليبراسيون بهره را براي کمک به حذف خطاهاي زنجيره سيگنال يکپارچه مي کند.
اين دستگاه يک مرجع 1.2 ولتي با رانش کم را براي کاهش سطح برد مدار چاپي (PCB) ادغام مي کند. بررسي‌هاي اضافي چرخه‌اي اختياري (CRC) روي داده‌هاي ورودي، خروجي داده، و نقشه ثبت، يکپارچگي ارتباط را تضمين مي‌کند.
Description

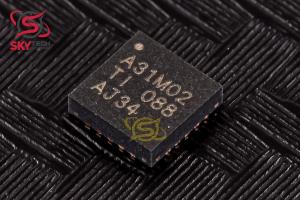

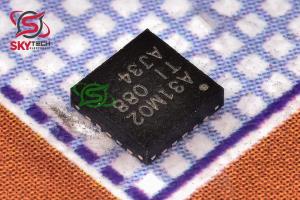

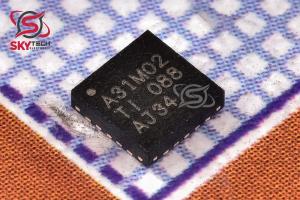

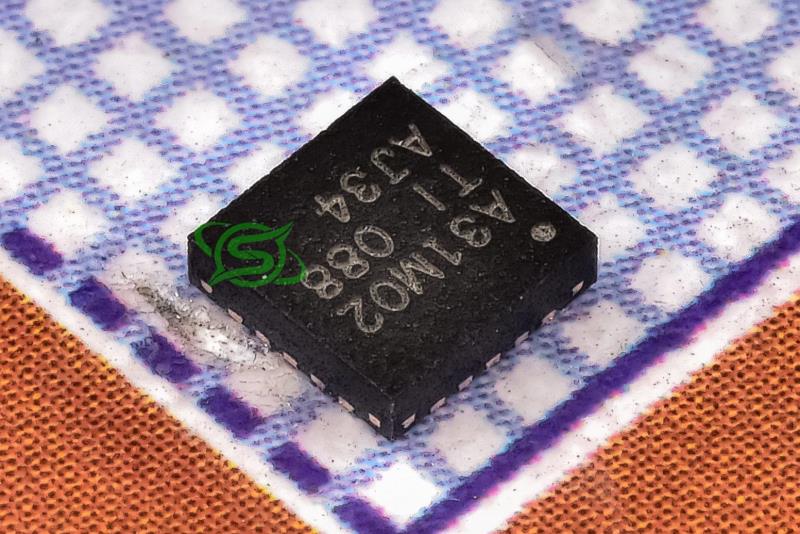

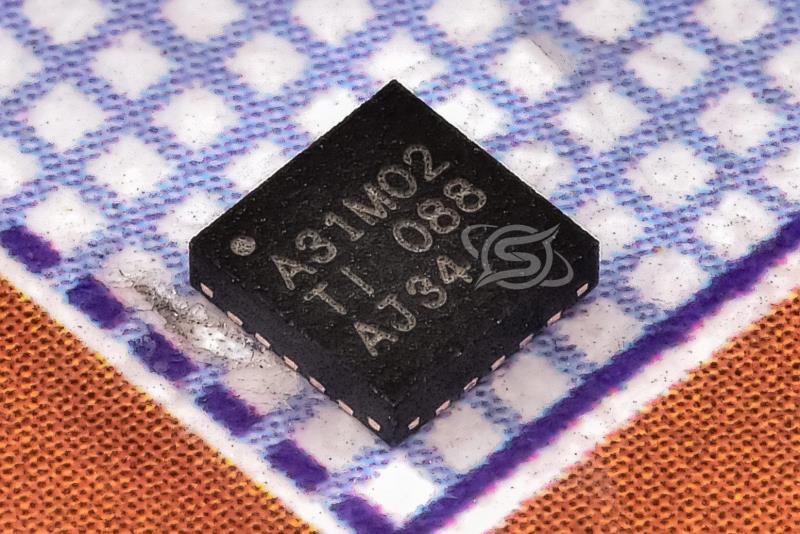

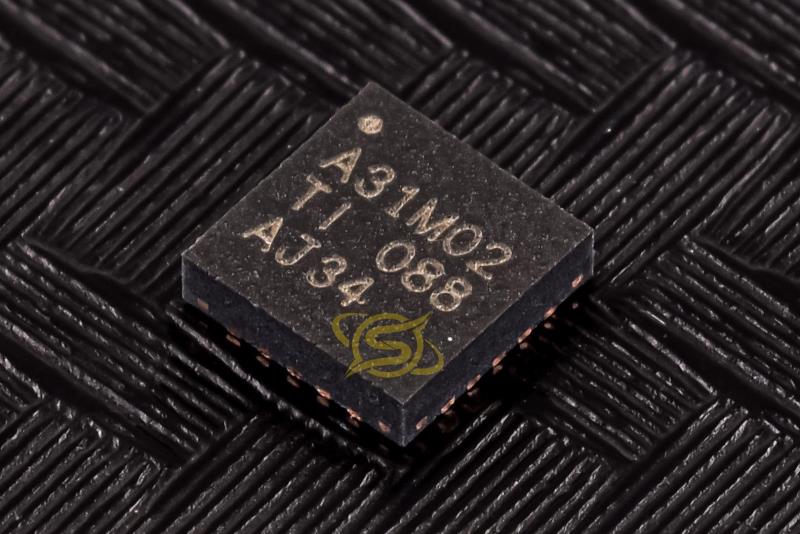

The ADS131M02 is a two-channel, simultaneous sampling, 24-bit, analog-to-digital converter (ADC) with wide dynamic range, low power consumption, and energy measurement-specific features, making it ideal for energy metering, power metering, and circuit breaker applications.
The ADC inputs can be connected directly to a resistor divider network or power transformer to measure voltage, or to a current transformer, shunt, or Rogowski coil to measure current. Individual ADC channels can be independently configured based on sensor inputs.
A low-noise, programmable gain amplifier (PGA) provides gains from 1 to 128 to amplify low-level signals. In addition, the device integrates inter-channel phase calibration, offset, and gain calibration registers to help eliminate signal chain errors.
The device integrates a low-drift, 1.2-V reference to reduce printed circuit board (PCB) area. Optional cyclic redundancy checks (CRCs) on the data input, data output, and register map ensure communication integrity.
|
