تراشه سوئیچینگ

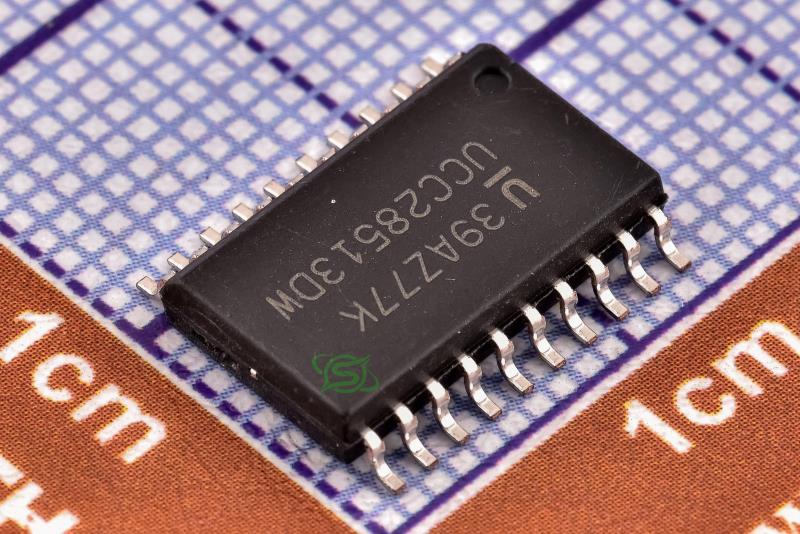

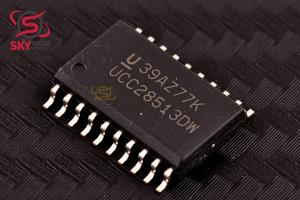

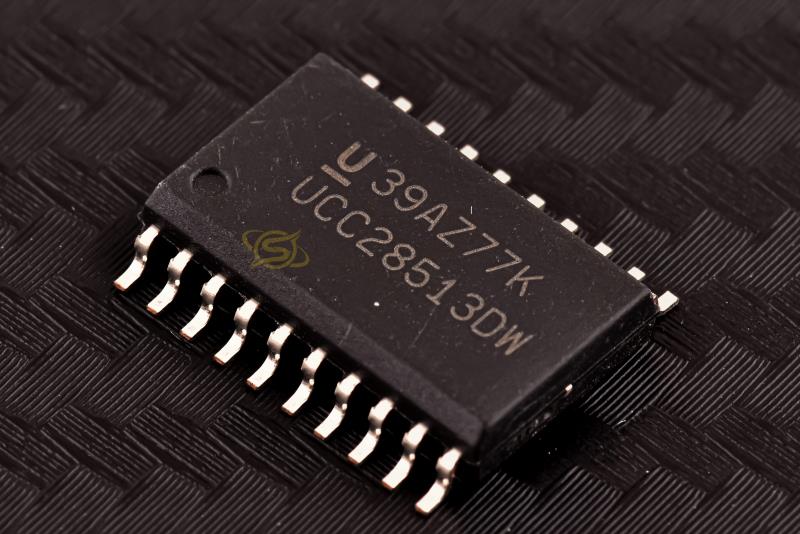

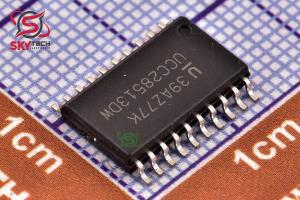

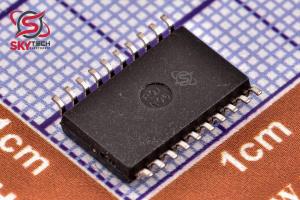

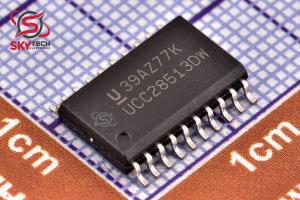

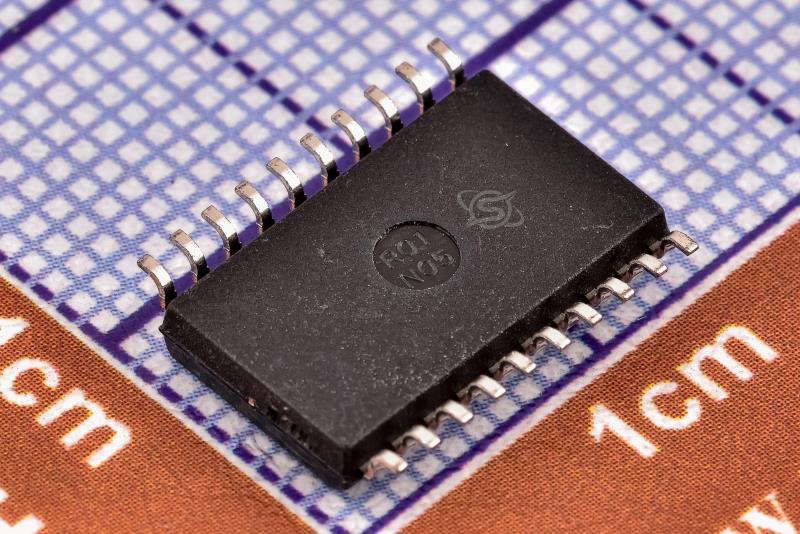

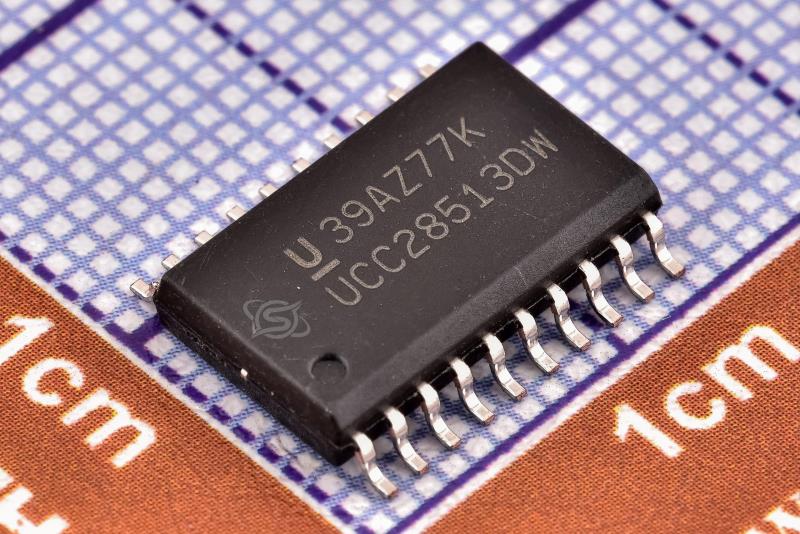

UCC28513DW
Advanced PFC/PWM combination controllers
کیفیت: ORIGINAL(distributor) پکیج: SOIC-20
قیمت تک فروشی 3,029,180 ریال
قیمت عمده 2,885,670 ریال (10 به بالا)
قیمت ویژه 2,828,266 ریال (100 به بالا)
قیمت فوق العاده2,799,564 ریال (1000 به بالا)
 قیمت تک فروشی 3.778 تتر با تخفیف
212019.619.4
|
|
|
|
|
| نوع محصول |
PFC-PWM controllers |
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Texas Instruments |
|
توضیحات
سري UCC28510 از کنترل‌کننده‌هاي ترکيبي PFC/PWM عملکرد کنترل کاملي را براي هر سيستم برق آفلاين که نياز به رعايت الزامات کاهش هارمونيک IEC1000-3-2 دارد، ارائه مي‌کند.
با ترکيب سيگنال هاي کنترل و درايو براي مراحل PFC و PWM در يک دستگاه واحد، عملکرد و مزاياي هزينه قابل توجهي به دست مي آيد. با مديريت مکانيسم هاي مدولاسيون دو مرحله (مدولاسيون لبه پيشرو براي PFC و مدولاسيون لبه انتهايي براي PWM)، جريان ريپل در خازن تقويت کننده به حداقل مي رسد.
بر اساس معماري کنترل حالت جريان متوسط با پيشخور ولتاژ ورودي کنترلرهاي ترکيبي PFC/PWM قبلي، اين دستگاه ها مزاياي عملکردي را ارائه مي دهند. دو ويژگي کليدي جديد PWM عبارتند از حداکثر چرخه کاري قابل برنامه ريزي و گزينه هاي فرکانس 2x PWM به فرکانس پايه PFC.
براي مرحله PFC، دستگاه ها داراي يک ضريب بهبود يافته و استفاده از تقويت کننده ترانس رسانايي براي افزايش پاسخ گذرا هستند. هسته بخش PFC در يک ضريب سه ورودي است که سيگنال مرجع براي جريان خط توليد مي کند.
سري UCC28510 داراي يک مدار ضرب کننده بسيار خطي است که قادر به توليد مرجع اعوجاج کم براي جريان خط در محدوده کامل شرايط خط و بار است
Description
The UCC28510 series of combination PFC/PWM controllers provide complete control functionality for any off-line power system requiring compliance with the IEC1000-3-2 harmonic reduction requirements.
By combining the control and drive signals for the PFC and the PWM stages into a single device, significant performance and cost benefits are gained. By managing the modulation mechanisms of the two stages (leading-edge modulation for PFC and trailing-edge modulation for PWM), the ripple current in the boost capacitor is minimized.
Based on the average current mode control architecture with input voltage feedforward of prior PFC/PWM combination controllers, these devices offer performance advantages. Two new key PWM features are programmable maximum duty cycle and the 2x PWM frequency options to the base PFC frequency.
For the PFC stage, the devices feature an improved multiplier and the use of a transconductance amplifier for enhanced transient response. The core of the PFC section is in a three-input multiplier that generates the reference signal for the line current.
The UCC28510 series features a highly linearized multiplier circuit capable of producing a low distortion reference for the line current over the full range of line and load conditions.
|
