راه انداز LED

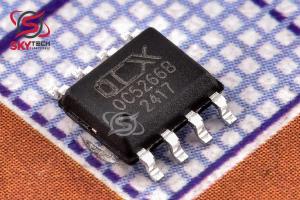

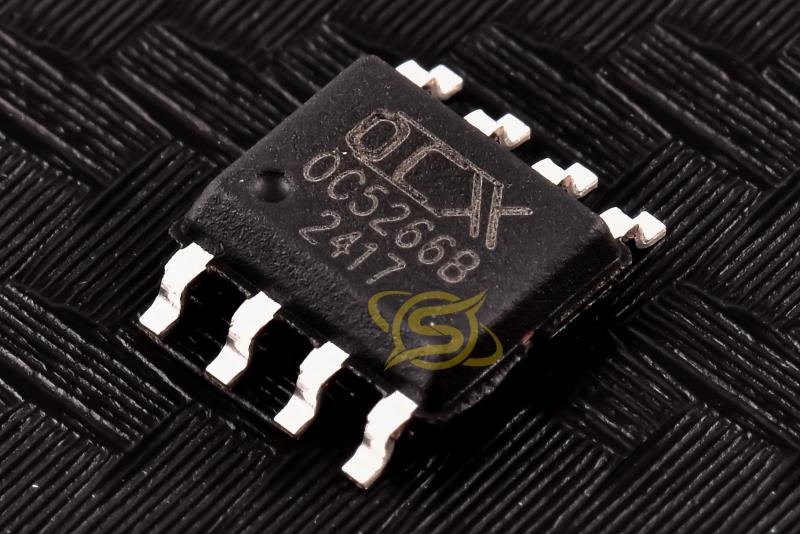

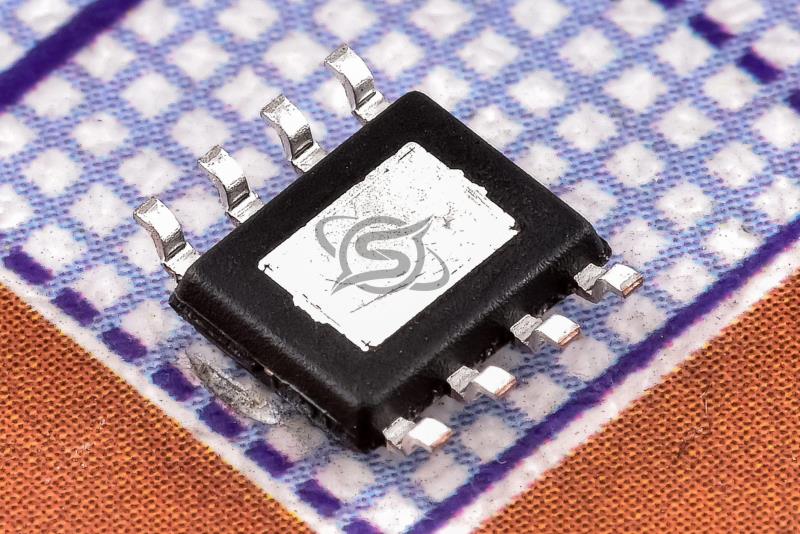

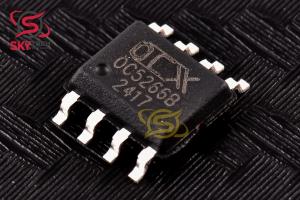

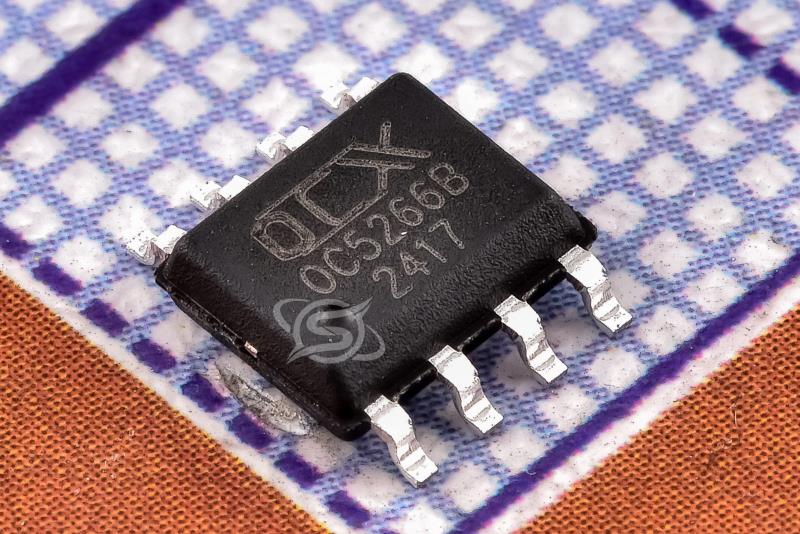

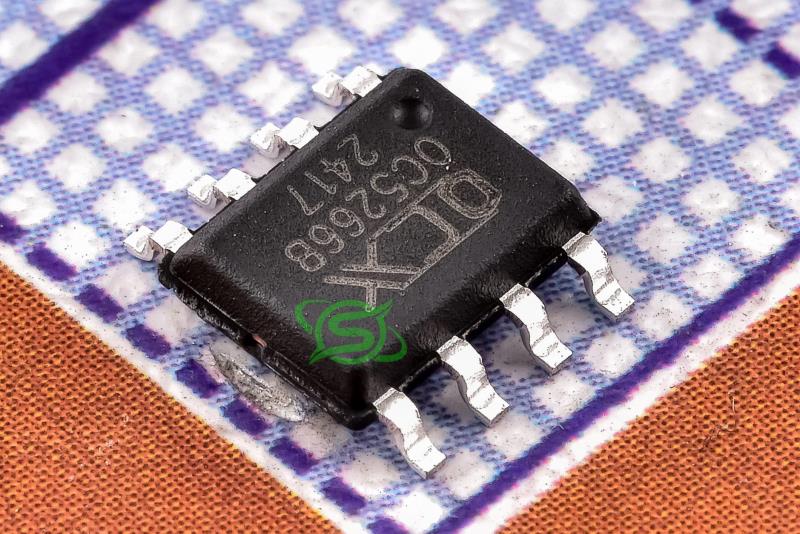

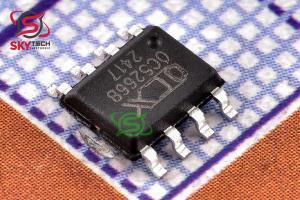

OC5266
Buck LED Driver IC Chip
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 267,183 ریال
قیمت عمده 254,610 ریال (10 به بالا)
قیمت ویژه 249,581 ریال (100 به بالا)
قیمت فوق العاده247,066 ریال (1000 به بالا)
 قیمت تک فروشی 0.379 تتر با تخفیف
2.121.961.94
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
5.5 ولت |
|
| حداکثر ولتاژ ورودي |
60 ولت |
|
توضیحات
OC5266 يک درايور جريان ثابت LED نوع buck با MOS داخلي داخلي و درايو NMOS خارجي است که براي درايو يک يا چند رشته LED استفاده مي شود. ولتاژ کاري OC5266 از 5.5 ولت تا 60 ولت متغير است و جريان خروجي قابل تنظيم را ارائه مي دهد.
حداکثر خروجي MOS داخلي 1.5 آمپر است و درايو NMOS خارجي مي تواند محدوده توان بالاتري را پشتيباني کند. OC5266 داراي يک کليد برق داخلي، يک مدار تشخيص جريان بالا، و يک پين کم نور DIM سازگار با PWM و کم نور آنالوگ است.
هنگامي که ولتاژ پايه DIM کمتر از 0.3 ولت باشد، خروجي خاموش مي شود و وارد حالت آماده به کار مي شود. OC5266 داراي يک مدار محافظ در برابر دماي بيش از حد داخلي است.
هنگامي که تراشه به نقطه حفاظت از دماي بيش از حد مي رسد، وارد حالت حفاظت از دماي بيش از حد مي شود و جريان خروجي به تدريج کاهش مي يابد تا قابليت اطمينان سيستم بهبود يابد.
Description
OC5266 is a buck-type LED constant current driver with built-in power MOS and external NMOS drive, which is used to drive one or more LED strings. The operating voltage of OC5266 ranges from 5.5V to 60V, and it provides adjustable output current.
The maximum output of built-in MOS is 1.5A, and the external NMOS drive can support a higher power range. OC5266 has a built-in power switch, a high-end current detection circuit, and a dimming pin DIM compatible with PWM and analog dimming.
When the DIM pin voltage is lower than 0.3V, the output is turned off and enters the standby state. OC5266 has a built-in over-temperature protection circuit.
When the chip reaches the over-temperature protection point, it enters the over-temperature protection mode, and the output current gradually decreases to improve system reliability.
|
