شیفت رجیستر

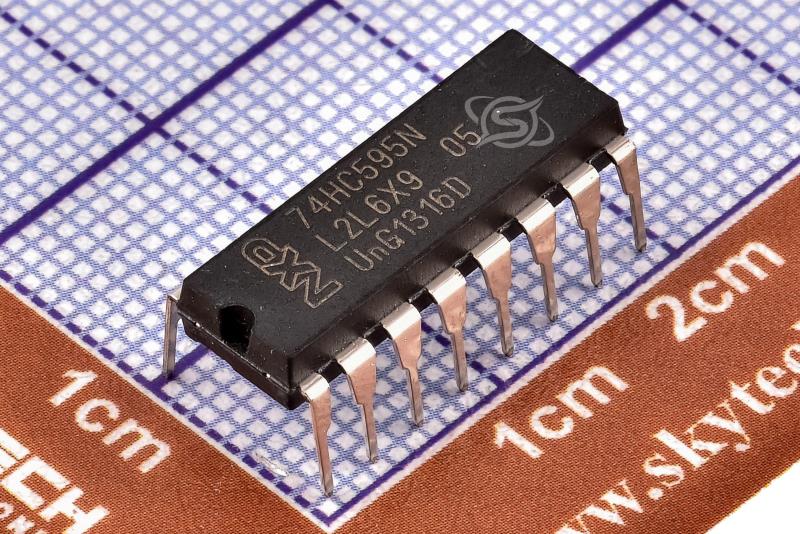

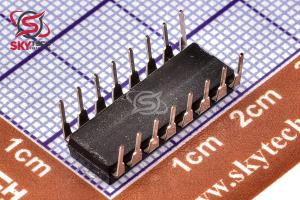

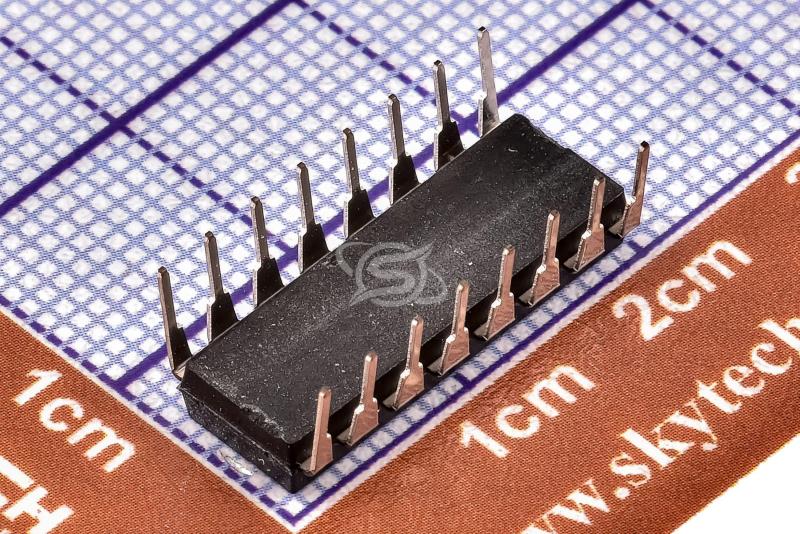

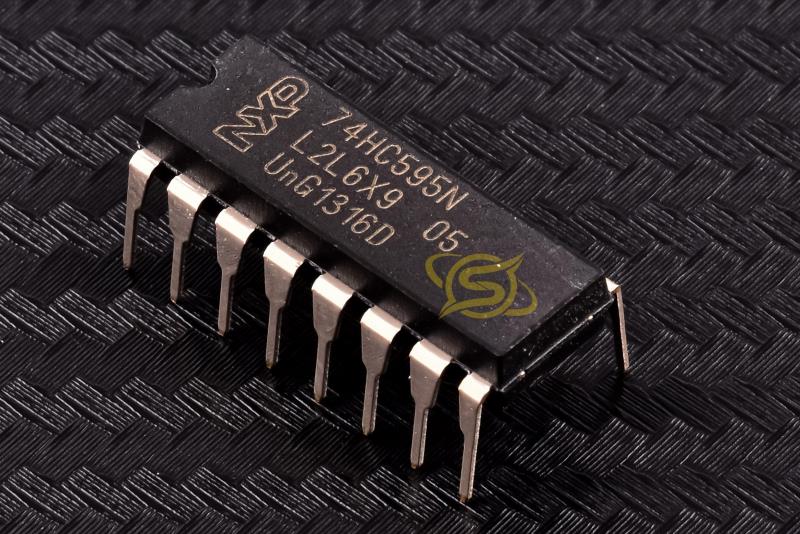

74HC595N
8Bit serial-in, serial or parallel-out shift register with output latches; 3-state
کیفیت: ORIGINAL(distributor) پکیج: PDIP-16
قیمت تک فروشی 366,315 ریال
قیمت عمده 350,440 ریال (10 به بالا)
قیمت ویژه 344,090 ریال (100 به بالا)
قیمت فوق العاده340,915 ریال (1000 به بالا)
 قیمت تک فروشی 0.507 تتر با تخفیف
2.632.52.452.42
|
توضیحات
74HC/HCT595 دستگاه هاي پرسرعت Si-gate CMOS هستند و با پين هاي کم مصرف Schottky TTL (LSTTL) سازگار هستند. آنها مطابق با استاندارد JEDEC شماره مشخص شده اند. 7A.
74HC/HCT595 يک رجيستر شيفت سريال 8 مرحله اي با رجيستر ذخيره سازي و خروجي هاي 3 حالته است. رجيستر شيفت و رجيستر ذخيره سازي داراي ساعت هاي جداگانه هستند.
داده ها بر روي انتقال مثبت ورودي SH_CP جابه جا مي شوند. داده ها در هر رجيستر با انتقال مثبت ورودي ST-CP به ثبات ذخيره سازي منتقل مي شوند. اگر هر دو ساعت به هم متصل باشند، رجيستر شيفت هميشه يک پالس ساعت جلوتر از ثبات ذخيره سازي خواهد بود.
رجيستر شيفت داراي يک ورودي سريال (DS) و يک خروجي استاندارد سريال (Q7 ) براي آبشاري است. همچنين با تنظيم مجدد ناهمزمان (فعال LOW) براي هر 8 مرحله ثبت شيفت ارائه شده است.
رجيستر ذخيره داراي 8 خروجي موازي راننده اتوبوس 3 حالته است. هر زمان که ورودي فعال کردن خروجي (OE) LOW باشد، داده هاي موجود در رجيستر ذخيره سازي در خروجي ظاهر مي شوند.
Description
The 74HC/HCT595 are high-speed Si-gate CMOS devices and are pin compatible with low power Schottky TTL (LSTTL). They are specified in compliance with JEDEC standard no. 7A.
The 74HC/HCT595 is an 8-stage serial shift register with a storage register and 3-state outputs. The shift register and storage register have separate clocks.
Data is shifted on the positive-going transitions of the SH_CP input. The data in each register is transferred to the storage register on a positive-going transition of the ST-CP input. If both clocks are connected together, the shift register will always be one clock pulse ahead of the storage register.
The shift register has a serial input (DS) and a serial standard output (Q7 ) for cascading. It is also provided with asynchronous reset (active LOW) for all 8 shift register stages.
The storage register has 8 parallel 3-state bus driver outputs. Data in the storage register appears at the output whenever the output enable input (OE) is LOW.
|
