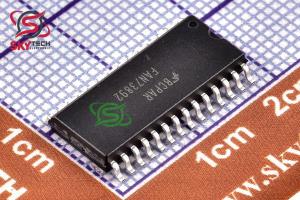

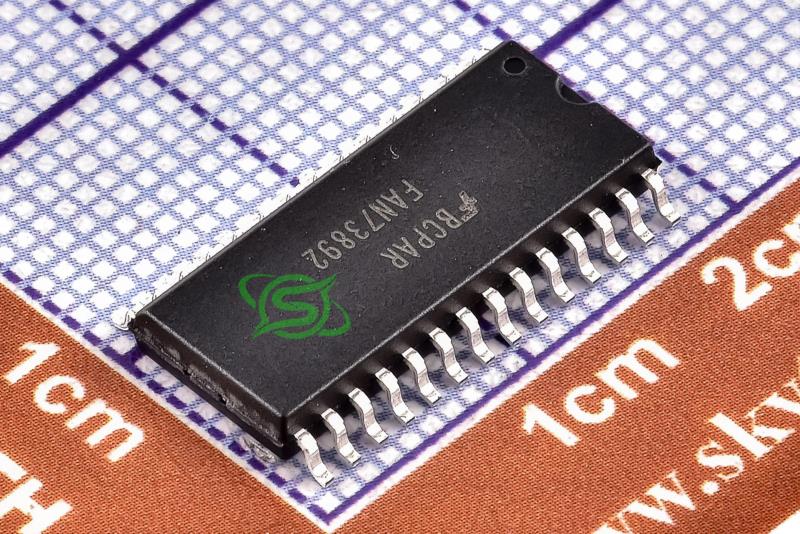

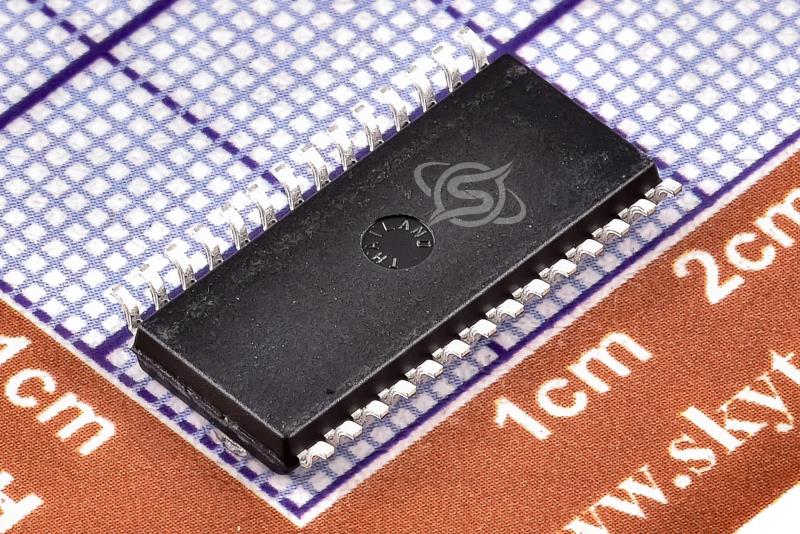

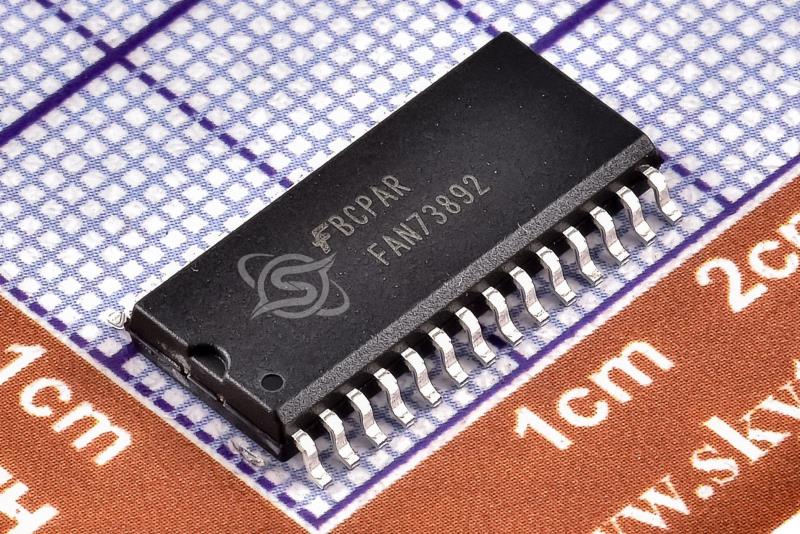

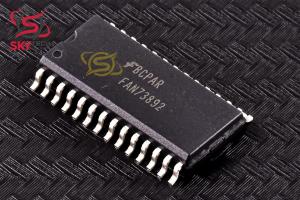

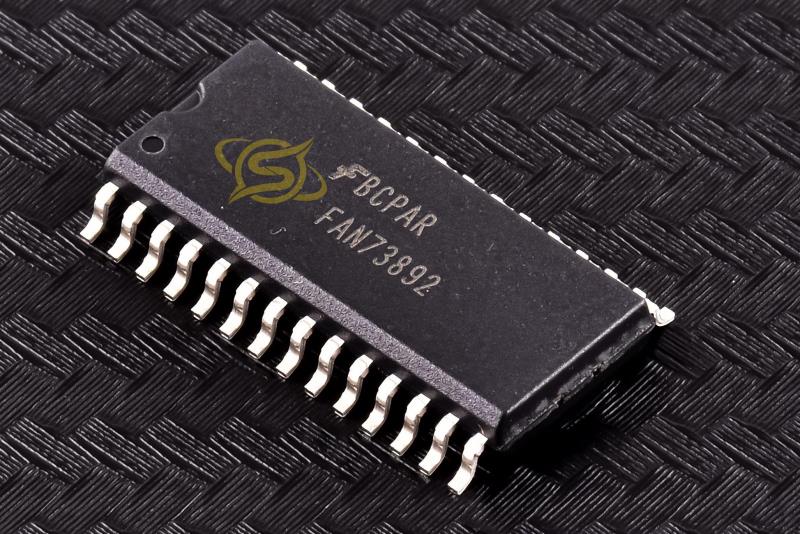

راه انداز سه فاز نیم پل
FAN73892MX
3Phase Half-Bridge Gate-Drive IC
کیفیت: ORIGINAL(distributor) پکیج: SOIC-28
قیمت تک فروشی 1,026,486 ریال
قیمت عمده 978,395 ریال (10 به بالا)
قیمت ویژه 959,158 ریال (100 به بالا)
قیمت فوق العاده949,539 ریال (1000 به بالا)
 قیمت تک فروشی 1.457 تتر با تخفیف
7.87.427.287.2
|
|
|
|
|
| نوع محصول |
3Phase Half-Bridge Gate-Drive IC |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
FAIRCHILD |
|
توضیحات
FAN73892 يک آي سي گيت درايو نيمه پل سه فاز يکپارچه است که براي ماسفت هاي با ولتاژ بالا، پرسرعت و راندن ماسفت و IGBT تا +600 ولت طراحي شده است.
فرآيند ولتاژ بالا Fairchild و تکنيک حذف نويز حالت معمولي، عملکرد پايدار درايورهاي سمت بالا را تحت شرايط نويز بالا dv/dt فراهم مي کند.
عملکردهاي حفاظتي شامل قفل کردن ولتاژ کمتر و قطع جريان بيش از حد اينورتر با عملکرد رفع خطاي خودکار است. حفاظت بيش از حد جريان که هر شش خروجي را خاتمه مي دهد مي تواند از يک مقاومت حسگر جريان خارجي مشتق شود.
يک سيگنال خطاي تخليه باز ارائه مي شود تا نشان دهد که خاموشي بيش از حد جريان يا کم ولتاژ رخ داده است. مدارهاي UVLO زماني که VDD و VBS کمتر از ولتاژ آستانه هستند از عملکرد نادرست جلوگيري مي کند. درايورهاي خروجي معمولاً به ترتيب 350 و 650 ميلي آمپر منبع و سينک مي کنند. که براي کاربردهاي نيم پل سه فاز در سيستم هاي محرک موتور مناسب است.
Description
The FAN73892 is a monolithic three-phase half-bridge gate-drive IC designed for high-voltage, high-speed, driving MOSFETs and IGBTs operating up to +600 V.
Fairchild s high-voltage process and common-mode noise-canceling technique provide stable operation of high-side drivers under high-dv/dt noise circumstances.
The protection functions include under-voltage lockout and inverter over-current trip with an automatic faultclear function. Over-current protection that terminates all six outputs can be derived from an external currentsense resistor.
An open-drain fault signal is provided to indicate that an over-current or under-voltage shutdown has occurred. The UVLO circuits prevent malfunction when VDD and VBS are lower than the threshold voltage. Output drivers typically source and sink 350 mA and 650 mA, respectively; which is suitable for three-phase half-bridge applications in motor drive systems.
|
