راه انداز لامپ

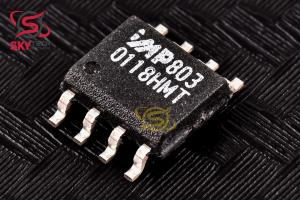

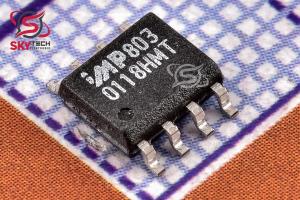

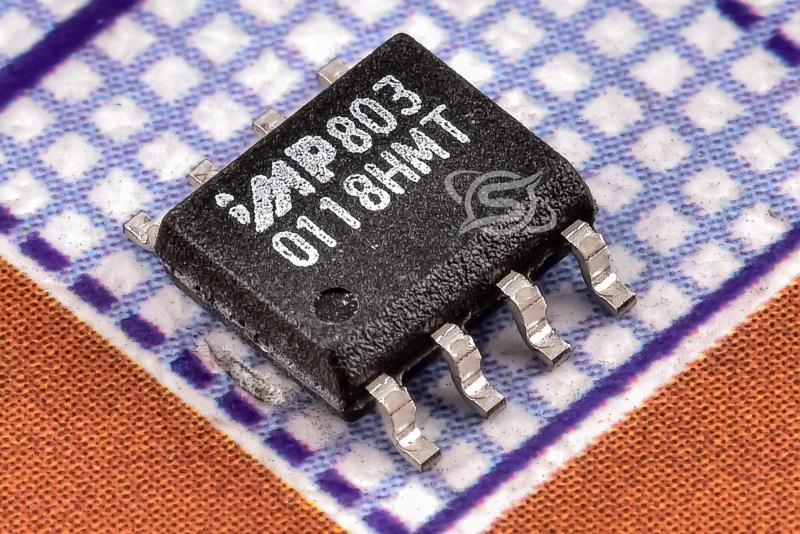

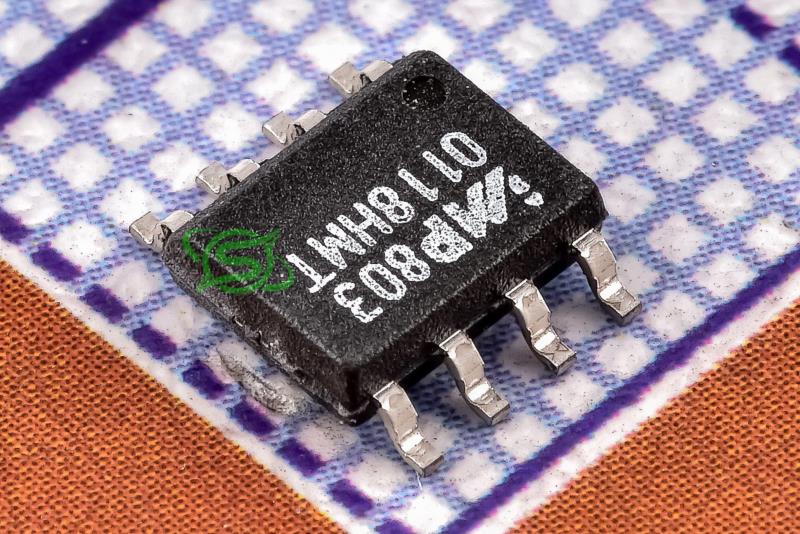

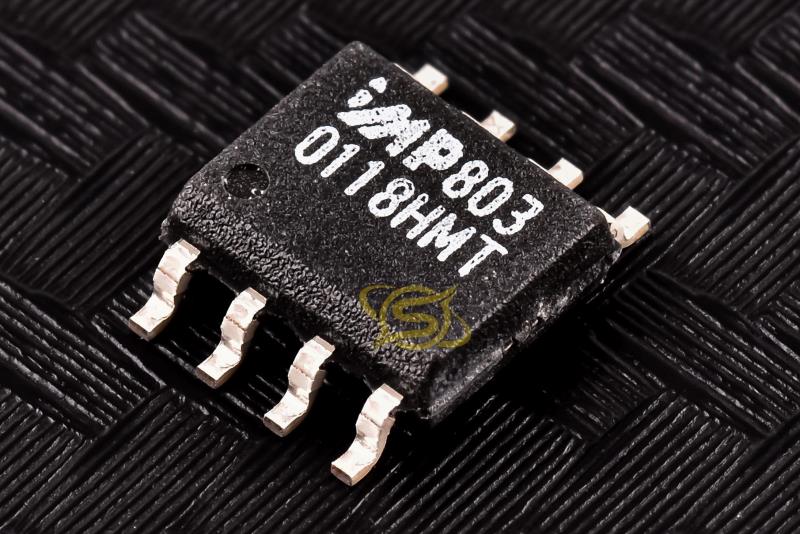

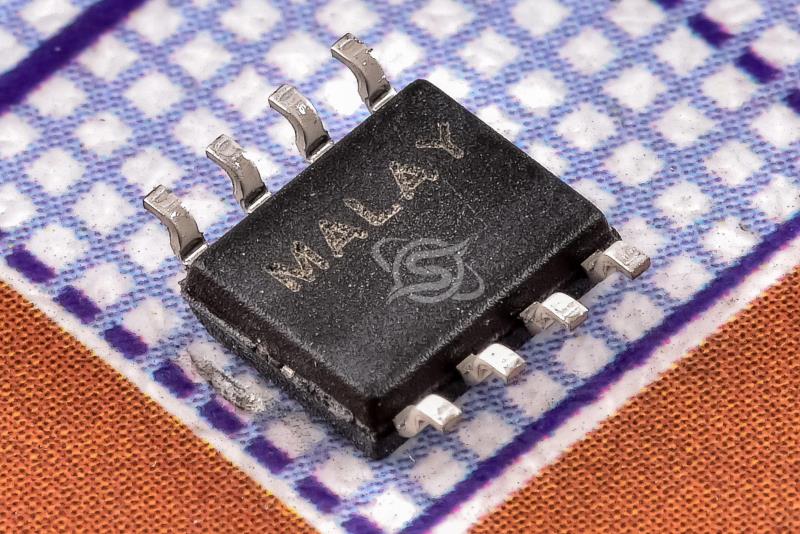

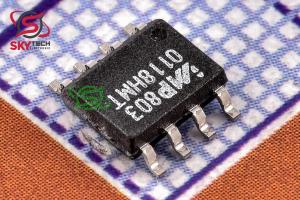

IMP803LG
HIGH-VOLTAGE EL LAMP DRIVER IC
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 394,489 ریال
قیمت عمده 375,818 ریال (10 به بالا)
قیمت ویژه 368,350 ریال (100 به بالا)
قیمت فوق العاده364,616 ریال (1000 به بالا)
 قیمت تک فروشی 0.56 تتر با تخفیف
3.122.972.912.88
|
|
|
|
|
|
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.5 ولت |
|
|
|
توضیحات
IMP803 يک درايور لامپ الکترولومينسانس (EL) با چهار عملکرد لامپ EL روي تراشه است. اينها منبع تغذيه حالت سوئيچ، نوسان ساز فرکانس بالا، درايور لامپ پل H با ولتاژ بالا و نوسانگر فرکانس پايين آن هستند.
IMP803 لامپ‌هاي EL را با ظرفيت 30 نانوفارتر تا روشنايي بالا هدايت مي‌کند. لامپ هاي EL با ظرفيت خازني بيشتر از 30nF را مي توان راه اندازي کرد، اما در خروجي نور کمتر خواهد بود. ولتاژ خروجي تنظيم شده معمولي که به لامپ EL اعمال مي شود 180 ولت پيک پيک است.
مدار به اجزاي خارجي کمي، يک سلف، تک ديود، دو خازن و سه مقاومت نياز دارد. دو تا از اين مقاومت ها فرکانس را براي دو نوسانگر داخلي تنظيم مي کنند. IMP803 در محدوده ولتاژ تغذيه 2.0 ولت تا 6.5 ولت کار مي کند.
يک منبع تنظيم شده و کم مصرف مي تواند جريان ساکن پايين IMP803 را تامين کند. سلف ممکن است از يک ولتاژ تغذيه مستقل و تنظيم نشده در کاربردهاي تغذيه دوگانه هدايت شود.
هنگامي که ولتاژ درايو لامپ به حداکثر 180 ولت برسد، يک مدار داخلي رگولاتور سوئيچينگ را خاموش مي کند. اين باعث صرفه جويي در مصرف انرژي و افزايش عمر باتري مي شود. IMP803 در بسته هاي MicroSO و SO-8 و به صورت داي يا ويفر موجود است.
Description
The IMP803 is an Electroluminescent (EL) lamp driver with the four EL lamp driving functions on-chip. These are the switch-mode power supply, its high-frequency oscillator, the high-voltage H-bridge lamp driver and its low-frequency oscillator.
The IMP803 drives EL lamps of up to 30nF capacitance to high brightness; EL lamps with capacitances greater than 30nF can be driven, but will be lower in light output. The typical regulated output voltage that is applied to the EL lamp is 180V peak-topeak.
The circuit requires few external components, a single inductor, single diode, two capacitors and three resistors. Two of these resistors set the frequency for two internal oscillators. The IMP803 operates over a 2.0V to 6.5V supply voltage range.
A regulated, low-power source can supply the low quiescent current of the IMP803. The inductor may be driven from an independent, unregulated supply voltage in dual supply applications.
An internal circuit shuts down the switching regulator when the lamp drive voltage reaches 180V peak-to-peak. This conserves power and extends battery life. The IMP803 is available in MicroSO and SO-8 packages and in die or wafer form.
|
