توضیحات

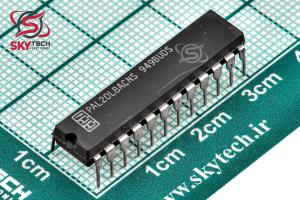

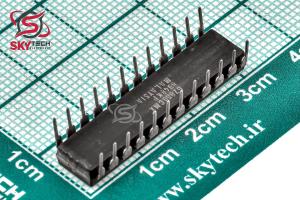

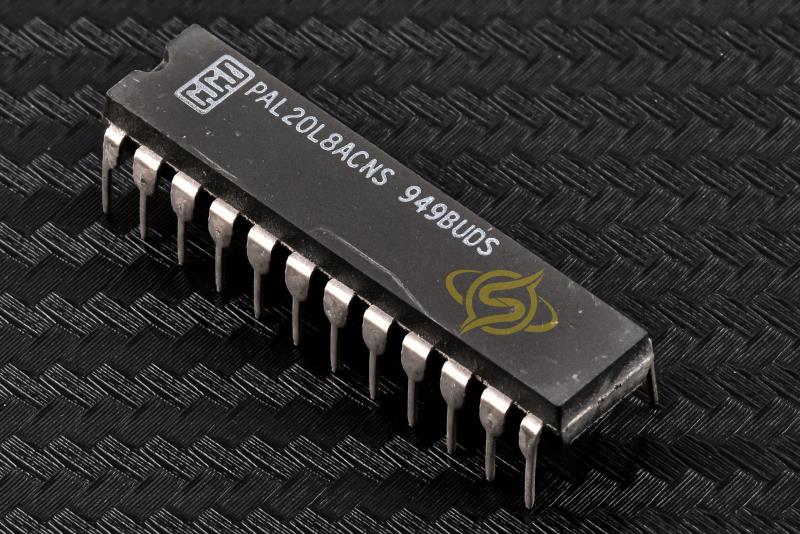

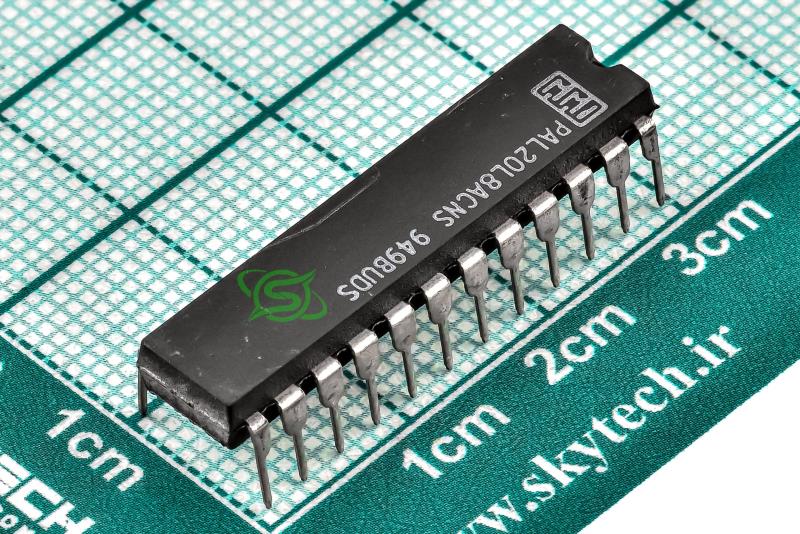

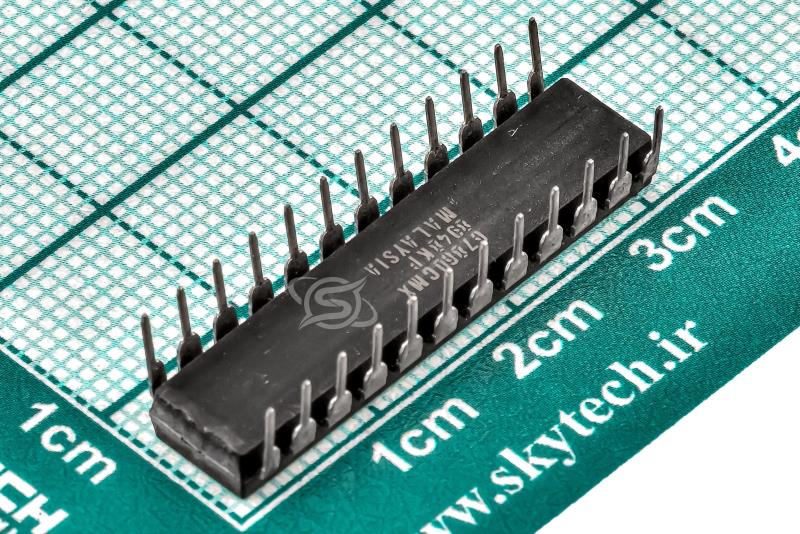

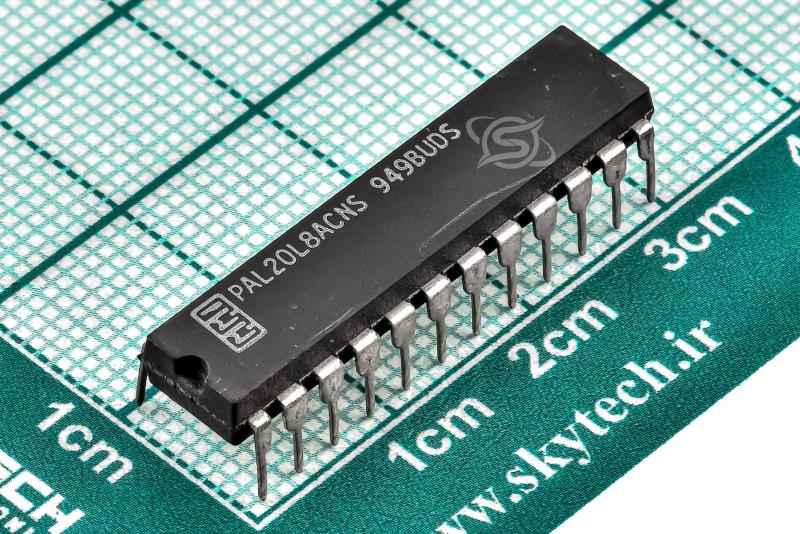

خانواده PAL20R8 (PAL20L8, PAL20R8, PAL20R6, PAL20R4) از خانواده دستگاه هاي PAL 24 پين استاندارد AMD است. اين دستگاه ها منطق قابل برنامه ريزي توسط کاربر را براي جايگزيني گيت ها و فليپ فلاپ هاي SSI/MSI معمولي با تعداد تراشه هاي کاهش يافته ارائه مي کنند.
اين خانواده به مهندس سيستم اجازه مي دهد تا طراحي را روي تراشه، با باز کردن پيوندهاي فيوز براي پيکربندي گيت هاي AND و OR در داخل دستگاه، مطابق با عملکرد منطقي مورد نظر، پياده سازي کند. اتصالات پيچيده بين گيت‌ها، که قبلاً به چيدمان زمان‌بر نياز داشتند، از روي برد PC برداشته مي‌شوند و روي سيليکون قرار مي‌گيرند، جايي که مي‌توان آنها را به راحتي در طول نمونه‌سازي يا توليد تغيير داد.
دستگاه PAL تابع انتقال منطق بولي آشنا، مجموع محصولات را پياده سازي مي کند. دستگاه PAL يک آرايه قابل برنامه ريزي AND است که يک آرايه OR ثابت را هدايت مي کند.
Description
The PAL20R8 Family (PAL20L8, PAL20R8, PAL20R6, PAL20R4) is AMD s standard 24-pin PAL device family. The devices provide user-programmable logic for re- placing conventional SSI/MSI gates and flip-flops at a reduced chip count.
The family allows the systems engineer to implement the design on-chip, by opening fuse links to configure AND and OR gates within the device, according to the desired logic function. Complex interconnections be- tween gates, which previously required time-consuming layout, are lifted from the PC board and placed on sili- con, where they can be easily modified during prototyp- ing or production.
The PAL device implements the familiar Boolean logic transfer function, the sum of products. The PAL device is a programmable AND array driving a fixed OR array.
|
