راه انداز نمایشگر

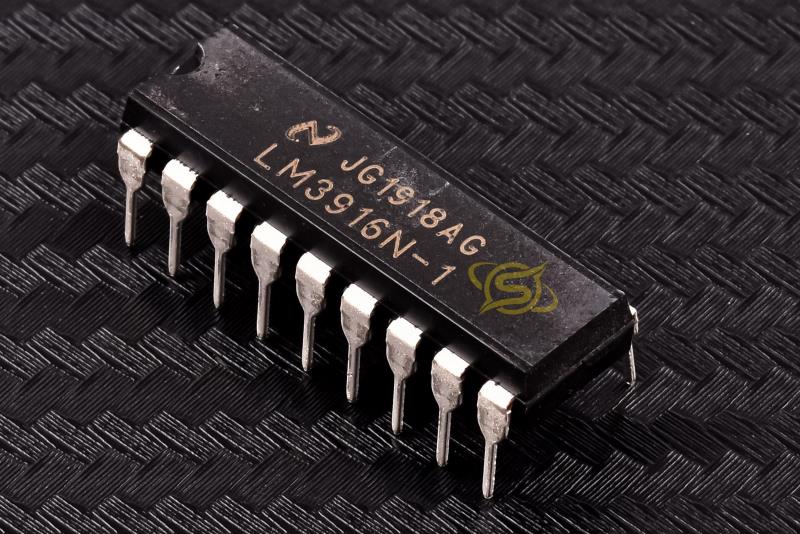

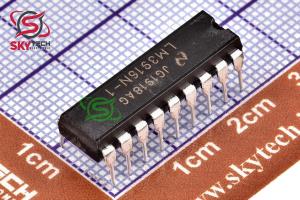

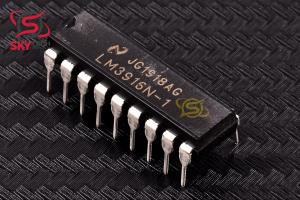

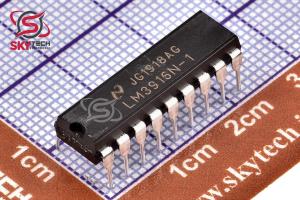

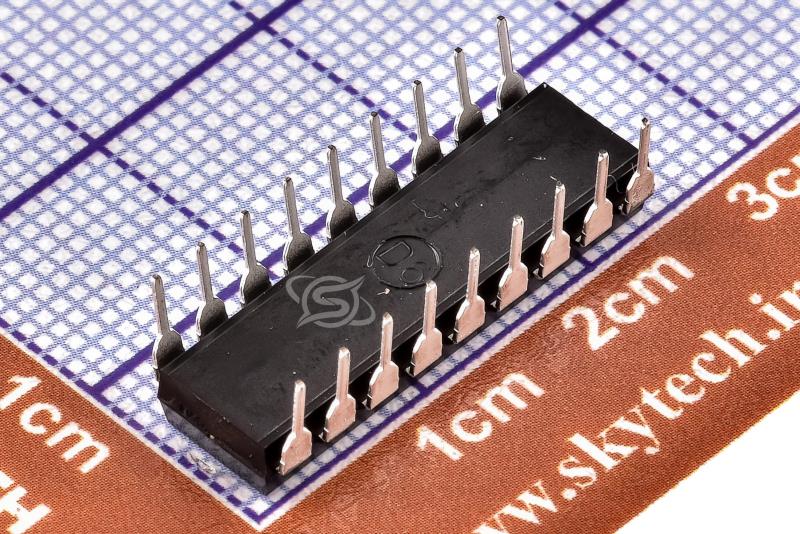

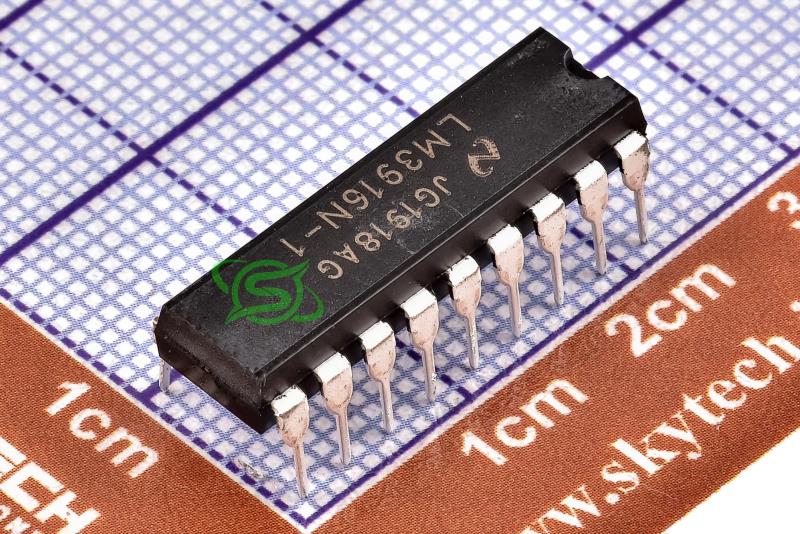

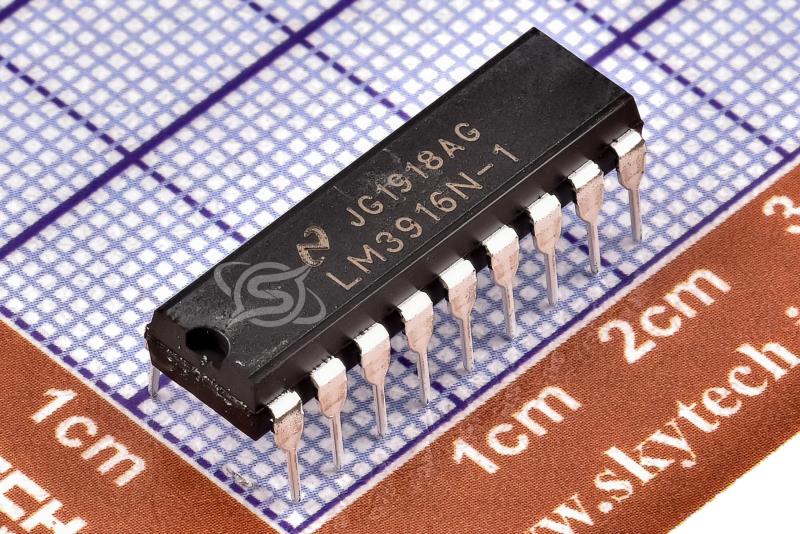

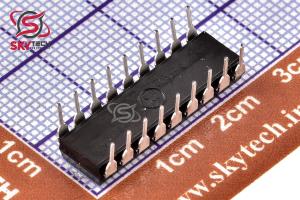

LM3916N-1

Dot / Bar Display Driver

کیفیت: ORIGINAL(distributor)       پکیج: MDIP-18

قیمت تک فروشی  165,017  ریال

قیمت عمده  158,730  ریال (10 به بالا)

قیمت ویژه  156,215  ریال (100 به بالا)

قیمت فوق العاده154,958  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.234  تتر با تخفیف

1.0510.980.97


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج MDIP-18
نوع محصول Display Driver
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
حداقل ولتاژ ورودي 3     ولت
حداکثر ولتاژ ورودي 25     ولت



توضیحات

LM3916 يک مدار مجتمع يکپارچه است که سطوح ولتاژ آنالوگ را حس مي کند و ده LED، LCD يا نمايشگرهاي فلورسنت خلاء را هدايت مي کند و نسخه الکترونيکي VU متر محبوب را ارائه مي دهد. يک پين نمايشگر را از نمودار ميله اي به نمايشگر نقطه متحرک تغيير مي دهد.
درايو جريان LED تنظيم شده و قابل برنامه ريزي است و نياز به مقاومت هاي محدود کننده جريان را از بين مي برد. کل سيستم نمايشگر مي تواند از يک منبع تغذيه با ولتاژ 3 ولت يا 25 ولت کار کند.
آي سي حاوي يک مرجع ولتاژ قابل تنظيم و يک تقسيم کننده ولتاژ ده مرحله اي دقيق است. بافر ورودي با امپدانس بالا سيگنال ها را به زمين و حداکثر تا 1.5 ولت منبع تغذيه مثبت مي پذيرد. علاوه بر اين، نيازي به محافظت در برابر ورودي هاي ± 35 ولت ندارد.
بافر ورودي 10 مقايسه کننده مجزا که به تقسيم کننده دقيق ارجاع شده اند را هدايت مي کند. دقت معمولا بهتر از 0.2 دسي بل است. کاربردهاي صوتي شامل نشانگرهاي سطح متوسط ??يا اوج و توان سنج است.



Description

The LM3916 is a monolithic integrated circuit that senses analog voltage levels and drives ten LEDs, LCDs or vacuum fluorescent displays, providing an electronic version of the popular VU meter. One pin changes the display from a bar graph to a moving dot display.
LED current drive is regulated and programmable, eliminating the need for current limiting resistors. The whole display system can operate from a single supply as low as 3V or as high as 25V.
The IC contains an adjustable voltage reference and an accurate ten-step voltage divider. The high-impedance input buffer accepts signals down to ground and up to within 1.5V of the positive supply. Further, it needs no protection against inputs of ±35V.
The input buffer drives 10 individual comparators referenced to the precision divider. Accuracy is typically better than 0.2 dB. Audio applications include average or peak level indicators, and power meters.
