حافظه RAM

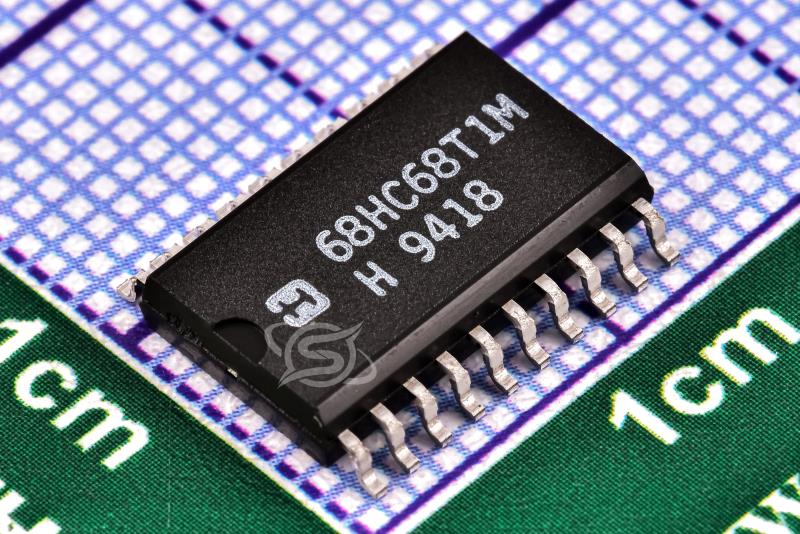

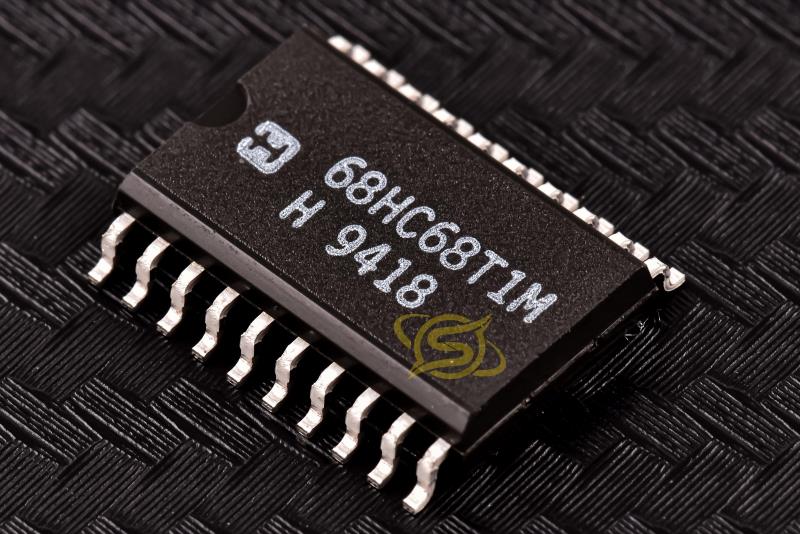

CDP68HC68T1M (68HC68T1M)
CMOS Serial Real-Time Clock With RAM and Power Sense/Control
کیفیت: ORIGINAL(distributor) پکیج: SOIC-20
قیمت تک فروشی 1,324,363 ریال
قیمت عمده 1,262,127 ریال (10 به بالا)
قیمت ویژه 1,237,232 ریال (100 به بالا)
قیمت فوق العاده1,224,785 ریال (1000 به بالا)
 قیمت تک فروشی 1.88 تتر با تخفیف
10.399.99.79.6
|
توضیحات
MOS دستگاه جانبي MC68HC68T1 HCMOS Clock/RAM شامل يک ساعت/تقويم بلادرنگ، يک رم استاتيک 32×8 و يک رابط سه سيمه همزمان، سريالي براي ارتباط با ميکروکنترلر يا پردازنده است.
با عملکرد در حالت انفجاري، مکان هاي متوالي ساعت/رم را مي توان تنها با استفاده از يک آدرس شروع خواند يا نوشت. يک نوسان ساز روي تراشه امکان پذيرش فرکانس کريستالي قابل انتخاب را فراهم مي کند يا مي توان دستگاه را طوري برنامه ريزي کرد که فرکانس ورودي خط 50/60 هرتز را بپذيرد.
پين‌هاي LINE و ولتاژ سيستم (VSYS) به MC68HC68T1 اين قابليت را مي‌دهند که شرايط روشن/خاموش را حس کند، اين قابليت براي سيستم‌هاي پشتيبان باتري مفيد است.
دستگاه داراي يک خروجي وقفه است که مي تواند به ميکروکنترلر يا پردازنده سيگنال هشدار، وقفه دوره اي يا وضعيت حس قدرت را نشان دهد. زنگ هشدار را مي توان براي مقايسه با ثبت ثانيه ها، دقيقه ها و ساعت ها تنظيم کرد.
اگر پين VSYS در سطح مناسب تغذيه شود، مي‌توان از اين هشدار همراه با خروجي فعال منبع تغذيه (PSE) براي شروع يک توالي روشن شدن سيستم استفاده کرد.f
Description
MOS The MC68HC68T1 HCMOS Clock/RAM peripheral contains a real–time clock/calendar, a 32 x 8 static RAM, and a synchronous, serial, three-wire interface for communication with a microcontroller or processor.
Operating in a burst mode, successive Clock/RAM locations can be read or written using only a single starting address. An on-chip oscillator allows acceptance of a selectable crystal frequency or the device can be programmed to accept a 50/60 Hz line input frequency.
The LINE and system voltage (VSYS) pins give the MC68HC68T1 the capability for sensing power-up/power-down conditions, a capability useful for battery-backup systems.
The device has an interrupt output capable of signaling a microcontroller or processor of an alarm, periodic interrupt, or power sense condition. An alarm can be set for comparison with the seconds, minutes, and hours registers.
This alarm can be used in conjunction with the power supply enable (PSE) output to initiate a system power–up sequence if the VSYS pin is powered to the proper level.
|
