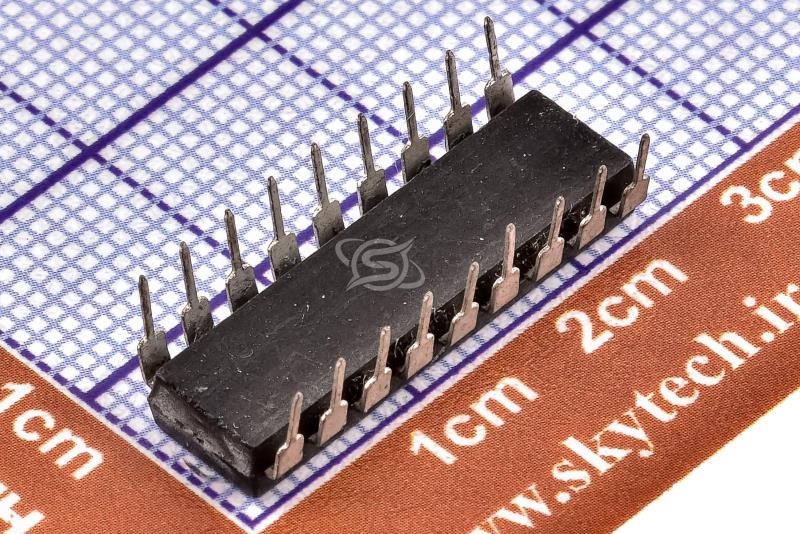

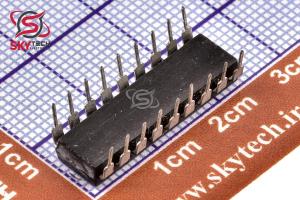

توضیحات
اين دستگاه ها براي کاربردهاي سوئيچينگ سمت بالا که از منطق و زمينه بار مجزا بهره مي برند، توصيه مي شود، ولتاژ تغذيه بار تا 80 ولت و جريان خروجي تا -500 ميلي آمپر را در بر مي گيرد. اين درايورهاي منبع 8 کانالي براي واسط بين منطق سطح پايين و بارهاي جريان بالا مفيد هستند. بارهاي معمولي شامل رله ها، شير برقي ها، لامپ ها، استپر و/يا موتورهاي سروو، چکش هاي چاپ و ال اي دي ها هستند.

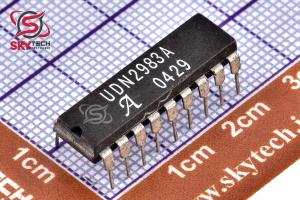

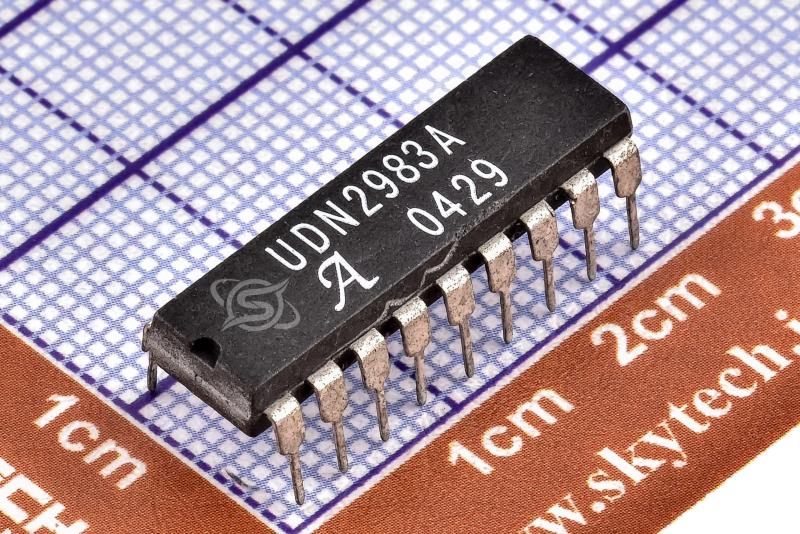

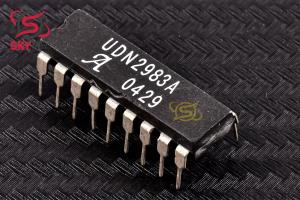

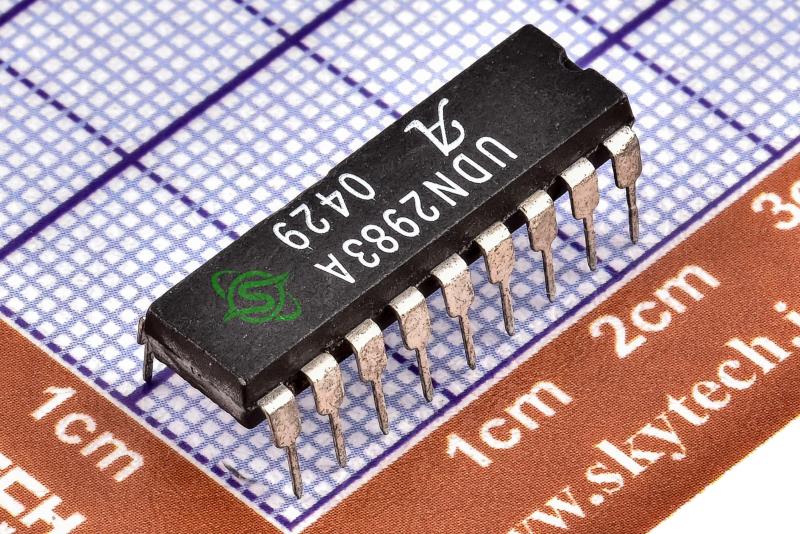

همه دستگاه ها را مي توان با سيستم هاي منطقي 5 ولتي-TTL، Schottky TTL، DTL و CMOS 5 ولتي استفاده کرد. UDN2981A، UDN2982A، UDN2982LW، و A2982SLW به صورت الکتريکي قابل تعويض هستند، حداکثر ولتاژ خروجي 50 ولت را تحمل مي کنند و تا حداقل 5 ولت کار مي کنند. درايورهاي UDN2983A، UDN2984A، UDN2984LW و A2984SLW از نظر الکتريکي قابل تعويض هستند، ولتاژ خروجي 80 ولت را تحمل مي کنند و حداقل تا 35 ولت کار مي کنند. همه دستگاه هاي اين سري مقاومت هاي محدود کننده جريان ورودي و ديودهاي گذرا خروجي را يکپارچه مي کنند. و توسط يک ورودي فعال فعال فعال مي شوند.
Description
Recommended for high-side switching applications that benefit from separate logic and load grounds, these devices encompass load supply voltages to 80 V and output currents to -500 mA. These 8-channel source drivers are useful for interfacing between low-level logic and high-current loads. Typical loads include relays, solenoids, lamps, stepper and/or servo motors, print hammers, and LEDs.
All devices may be used with 5 V logic systems-TTL, Schottky TTL, DTL, and 5 V CMOS. The UDN2981A, UDN2982A, UDN2982LW, and A2982SLW are electrically interchangeable, will withstand a maximum output off voltage of 50 V, and operate to a minimum of 5 V; the UDN2983A, UDN2984A, UDN2984LW, and A2984SLW drivers are electrically inter- changeable, will withstand an output voltage of 80 V, and operate to a minimum of 35 V. All devices in this series integrate input current limiting resistors and output transient suppression diodes, and are activated by an active high input.
|
