راه انداز LED
TP8556N
External MOS average current mode LED buck constant current driver

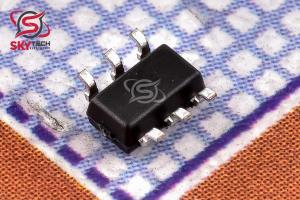

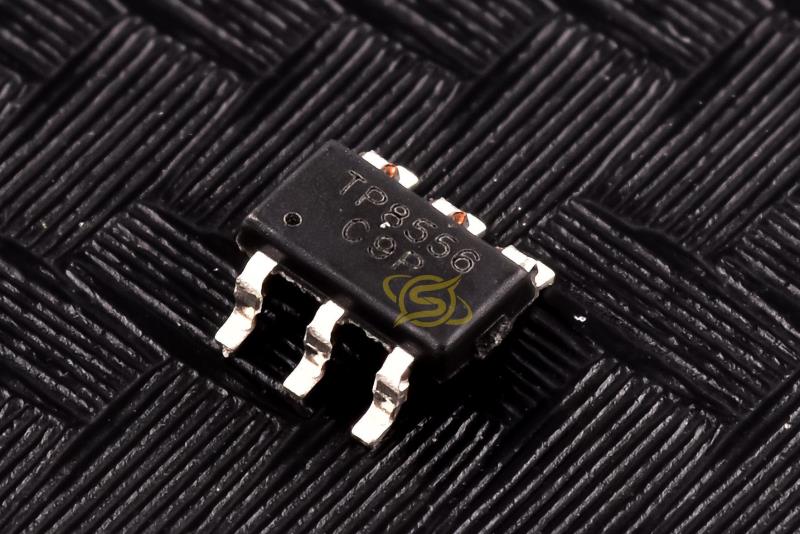

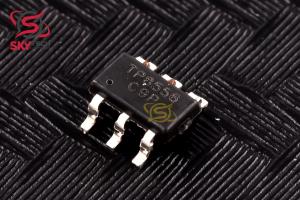

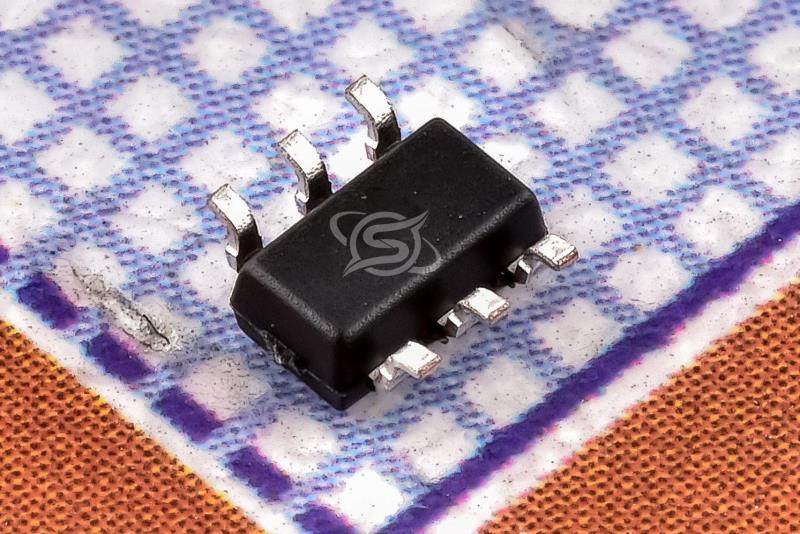

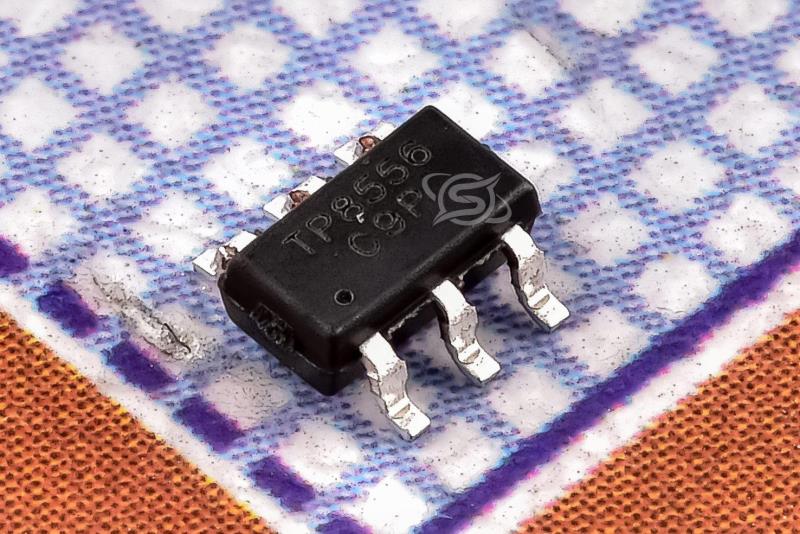

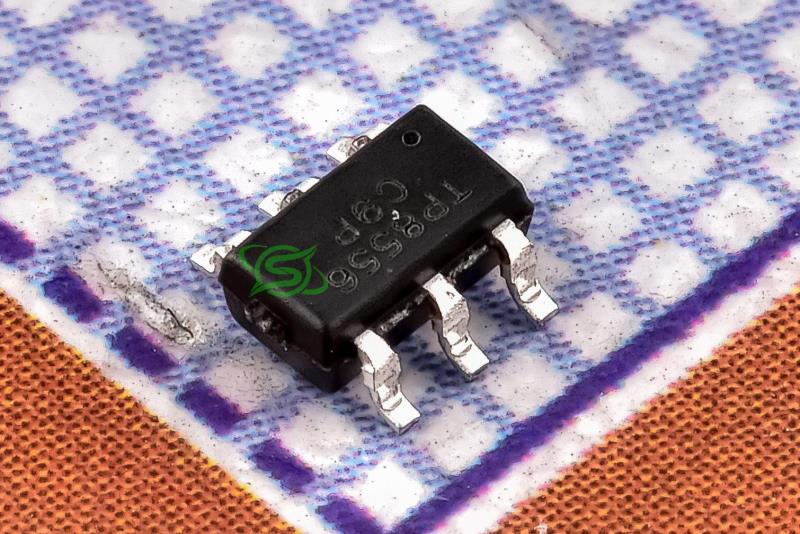

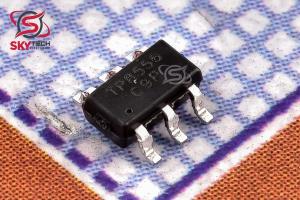

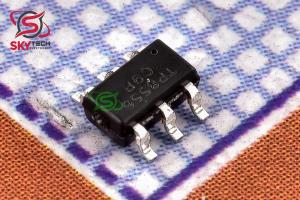

کیفیت: ORIGINAL(distributor) پکیج: SOT-23-6L
قیمت تک فروشی 206,186 ریال
قیمت عمده 196,470 ریال (10 به بالا)
قیمت ویژه 192,584 ریال (100 به بالا)
قیمت فوق العاده190,641 ریال (1000 به بالا)
 قیمت تک فروشی 0.283 تتر با تخفیف
1.571.51.471.46
|
|
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
-0.3 ولت |
|
|
|
توضیحات
TP8556N يک درايور جريان ثابت LED باک است که در حالت کنترل زمان خاموش ثابت کار مي‌کند و براي درايور مؤثر چندين LED استفاده مي‌شود. TP8556N از حالت جريان ثابت حلقه بسته نوع جريان متوسط استفاده مي کند و جريان خروجي به تغييرات القايي در هنگام اعمال سيستم حساس نيست.
اين دقت جريان ثابت جريان خروجي را تا حد زيادي بهبود مي بخشد و به ويژه براي مدارهاي درايور جريان ثابت LED باک غير ايزوله با محدوده ولتاژ ورودي 5 تا 100 ولت مناسب است.
TP8556N داراي يک لوله برق خارجي است و جريان متوسط خروجي LED را مي توان از طريق يک مقاومت خارجي تنظيم کرد و با اتصال سطوح بالا و پايين پين MODE مي توان به تغيير حالت روشنايي بالا و پايين خروجي LED دست يافت.
هنگامي که پين MODE به سطح بالا وصل مي شود، LED يک حالت روشنايي کم 50 درصد و هنگامي که پايه MODE به سطح پايين وصل مي شود، LED يک حالت روشنايي 100 درصد بالا را خروجي مي دهد. براي دستيابي به تغيير حالت روشنايي بالا و پايين خروجي LED، تنها به چند جزء جانبي نياز دارد و در هزينه و حجم سيستم صرفه جويي مي شود
Description
TP8556N is a buck LED constant current driver that works in a fixed off-time control mode, used to drive multiple LEDs efficiently. TP8556N adopts an average current type closed-loop constant current mode, and the output current is insensitive to inductance changes when the system is applied.
This greatly improves the constant current accuracy of the output current, and is particularly suitable for non-isolated buck LED constant current drive circuits with an input voltage range of 5~100V.
TP8556N has an external power tube, and the average current of the LED output can be set through an external resistor, and the high and low brightness mode switching of the LED output can be achieved by connecting the high and low levels of the MODE pin.
When the MODE pin is connected to a high level, the LED outputs a 50% low brightness mode, and when the MODE pin is connected to a low level, the LED outputs a 100% high brightness mode. This only requires a few peripheral components to achieve the high and low brightness mode switching of the LED output, saving the cost and volume of the system.
|
