تراشه سوئیچینگ

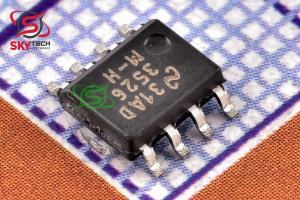

LM3526M-H
Dual Port USB Power Switch and Over-Current Protection
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 478,970 ریال
قیمت عمده 440,870 ریال (10 به بالا)
قیمت ویژه 432,107 ریال (100 به بالا)
قیمت فوق العاده427,726 ریال (1000 به بالا)
 قیمت تک فروشی 0.445 تتر با تخفیف
2.52.32.252.23
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
NATIONAL SEMICONDUCTOR |
|
| مقاومت روشن درين سورس (Rds) |
0.18 اهم |
|
توضیحات
LM3526 سوئيچ پاور استاندارد Universal Serial Bus و حفاظت در برابر جريان بيش از حد را براي همه برنامه هاي پورت ميزبان فراهم مي کند. دستگاه دو پورت براي رايانه هاي نوت بوک و رايانه هاي روميزي که انرژي بيش از يک پورت را تامين مي کنند ايده آل است.
تأخير 1 ميلي‌ثانيه در خروجي پرچم خطا از گزارش‌دهي نادرست جريان اضافه ناشي از جريان‌هاي سريع در طول رويدادهاي اتصال داغ جلوگيري مي‌کند.
مدار حفاظت حرارتي دو مرحله اي در LM3526 حفاظت فردي را براي هر سوئيچ و کل دستگاه فراهم مي کند. در يک رويداد اتصال کوتاه/بيش از حد جريان، سوئيچ که گرماي بيش از حد را دفع مي کند خاموش مي شود و به کليد دوم اجازه مي دهد بدون وقفه به کار خود ادامه دهد.
LM3526 ولتاژ ورودي بين 2.7 ولت و 5.5 ولت را مي پذيرد که امکان استفاده به عنوان يک محدود کننده جريان جريان سريع مبتني بر دستگاه براي لوازم جانبي USB 3.3 ولت و همچنين هاب هاي روت و خود تغذيه در 5.5 ولت را مي دهد. ورودي هاي Enable آستانه منطقي 3.3 ولت و 5.0 ولت را مي پذيرند.
اندازه کوچک، Ron کم و تاخير پرچم خطاي 1 ميلي ثانيه، LM3526 را به انتخاب خوبي براي هاب هاي ريشه و همچنين کنترل توان هر پورت در هاب هاي تعبيه شده و مستقل تبديل کرده است.
Description
The LM3526 provides Universal Serial Bus standard power switch and over-current protection for all host port applications. The dual port device is ideal for Notebook and desktop PC s that supply power to more than one port.
A 1 ms delay on the fault flag output prevents erroneous overcurrent reporting caused by in-rush currents during hot-plug events.
The dual stage thermal protection circuit in the LM3526 provides individual protection to each switch and the entire device. In a short-circuit/over-current event, the switch dissipating excessive heat is turned off, allowing the second switch to continue to function uninterrupted.
The LM3526 accepts an input voltage between 2.7V and 5.5V allowing use as a device-based in-rush current limiter for 3.3V USB peripherals, as well as Root and Self-Powered Hubs at 5.5V. The Enable inputs accept both 3.3V and 5.0V logic thresholds.
The small size, low Ron, and 1 ms fault flag delay make the LM3526 a good choice for root hubs as well as per-port power control in embedded and stand- alone hubs.
|
