توضیحات
CR5212 يک کنترلر PWM آفلاين با کارايي بالا براي شارژرهاي AC/DC کم مصرف و آداپتورهاي برق است. کنترل کننده تراشه از توپولوژي تشخيص و تنظيم اوليه استفاده مي کند، بنابراين TL431 و اپتوکوپلر در برنامه مورد نياز نيست. روي تراشه دو حالت کنترل جريان ثابت/ولتاژ ثابت تنظيم شده است و منحني کنترل معمولي در شکل نشان داده شده است. در کنترل جريان ثابت، حداکثر جريان خروجي و توان خروجي را مي توان عبور داد. مقاومت محدود کننده جريان RS روي پايه CS تنظيم شده است. در کنترل فشار ثابت، فشار ثابت داخلي، مدار نمونه برداري و ولتاژ مرجع مقايسه کننده خطا با دقت بالا، عملکرد بالا و دقت بالاي تراشه را تضمين مي کند. علاوه بر اين، مدار جبران تلفات داخلي داخلي دقت ولتاژ خروجي را از شرايط بدون بار تا بار کامل تضمين مي کند. اين تراشه همچنين داراي جريان کار استاتيک بسيار کم (معمولي 650?A) است، مصرف برق در حالت آماده به کار تراشه کمتر از 100 ميلي وات است. CR5212 مجموعه اي از اقدامات حفاظتي جامع در برابر خطاهاي مختلف طراحي کرده است، از جمله محدوديت جريان چرخه به چرخه، حد حداکثر جريان، حفاظت از اضافه ولتاژ، حفاظت باز FB، حفاظت باز CS، حفاظت کوتاه خروجي، LEB، OTP، گيره تامين، و زير عملکرد قفل را فشار دهيد.
Description

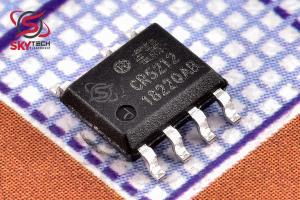

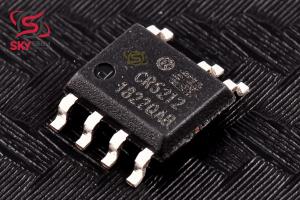

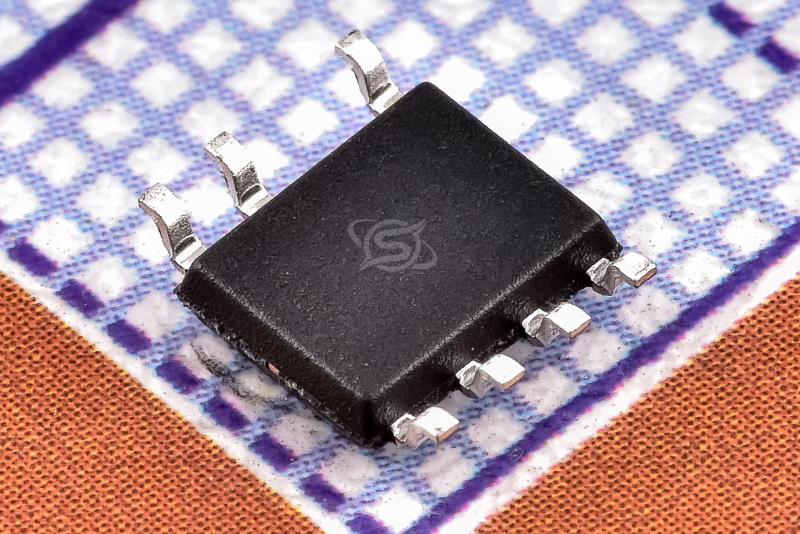

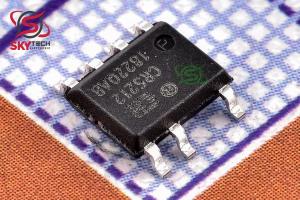

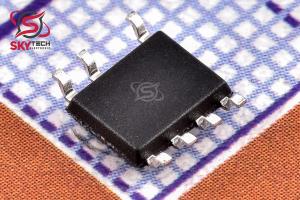

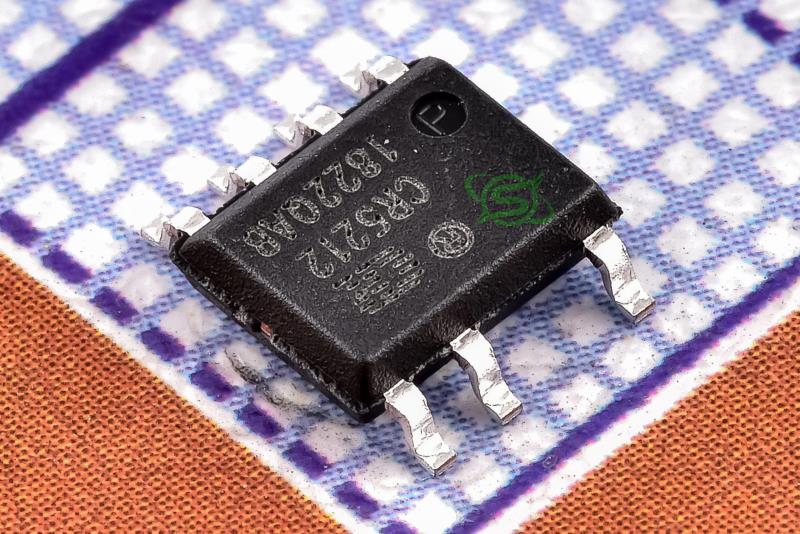

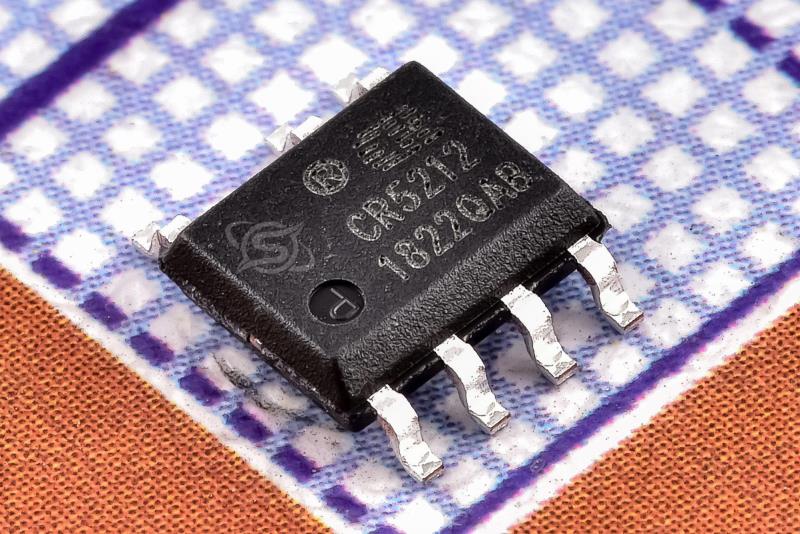

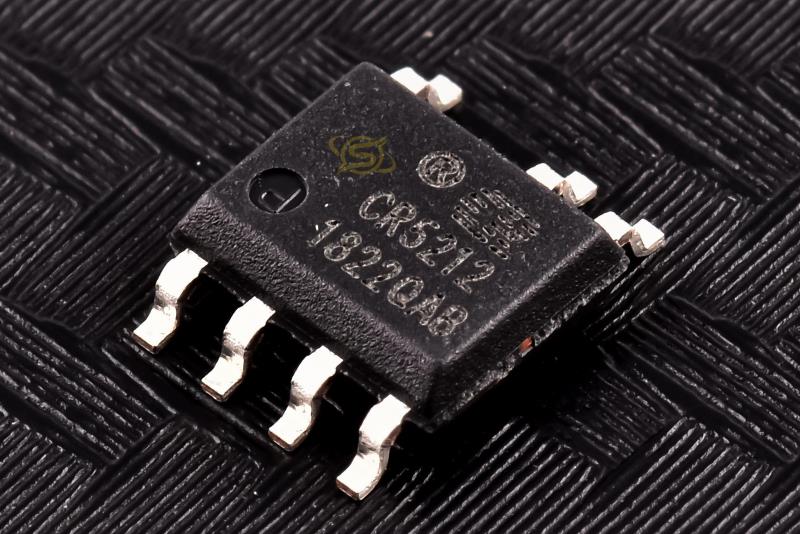

The CR5212 is a high-performance off-line PWM controller for low-power AC/DC chargers and power adapters. controller. The chip adopts the topology of primary detection and adjustment, so TL431 and optocoupler are not needed in the application. on chip Two control modes of constant current/constant voltage are set, and the typical control curve is shown in the figure. In constant current control, the maximum output current and output power can be passed The current limiting resistor RS on the CS pin is set. In constant pressure control, the built-in constant pressure The sampling circuit and the high-precision error comparator reference voltage ensure that the core High performance and high precision of the chip. In addition, the built-in line loss compensation circuit ensures Output voltage accuracy from no-load to full-load conditions. The chip also has an extremely low Static working current (650?A typical), chip standby power consumption is less than 100mW. CR5212 has designed a series of comprehensive protection measures against various faults, including cycle-by-cycle current limit, peak current Limit, Overvoltage Protection, FB Open Protection, CS Open Protection, Output Short Protection, LEB, OTP, Supply Clamp, and Under Press lock function.
|
