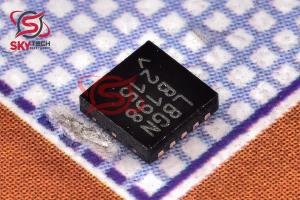

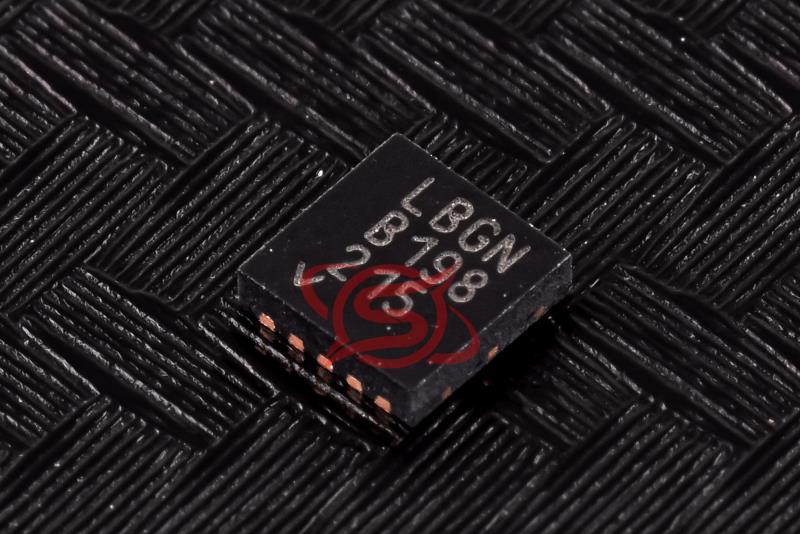

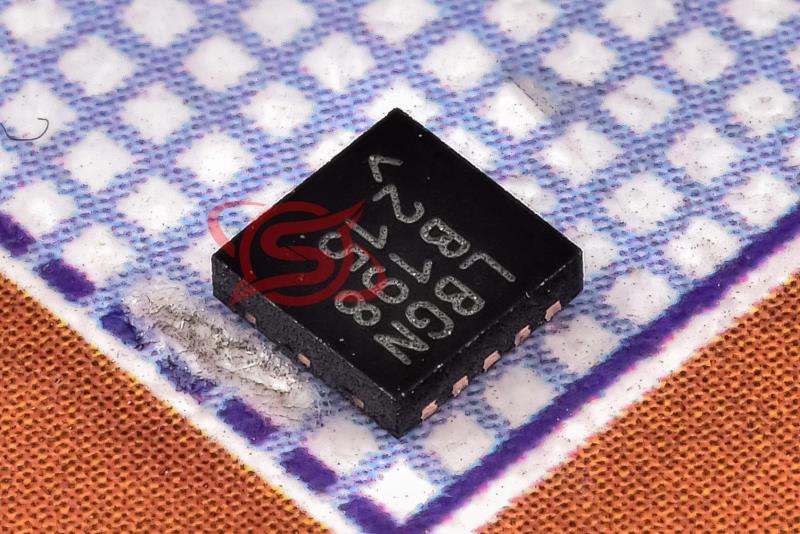

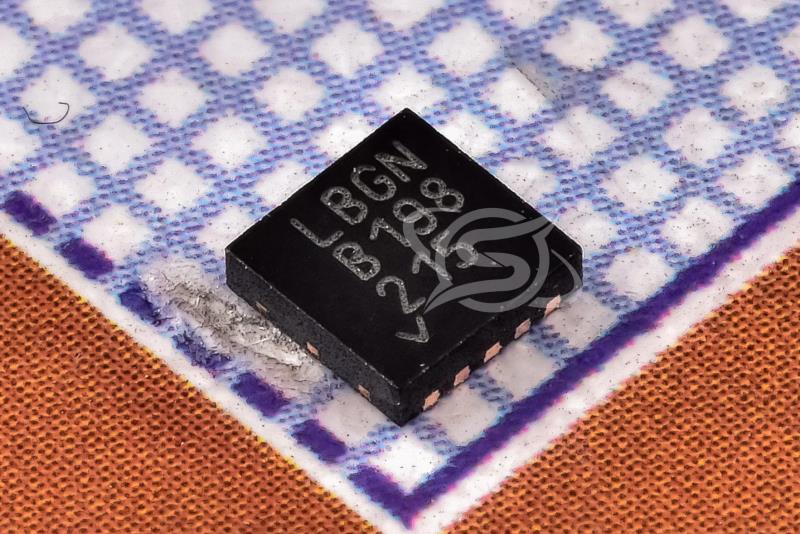

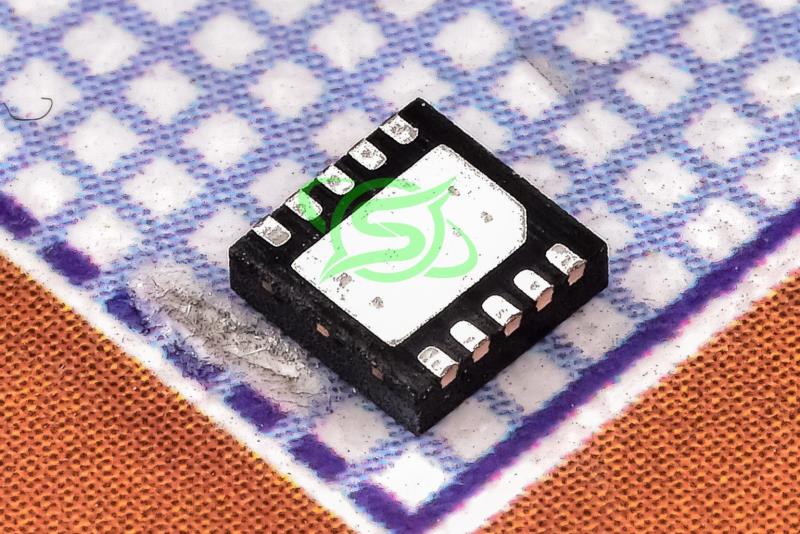

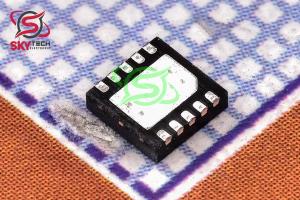

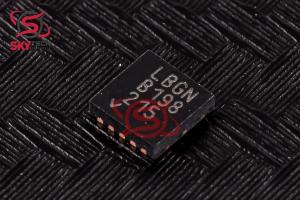

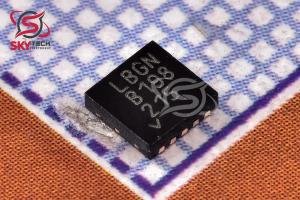

تراشه PMIC
LTC4413EDD
Dual 2.6A, 2.5V to 5.5V, Ideal Diodes PMIC
کیفیت: ORIGINAL(distributor) پکیج: DFN-10
قیمت تک فروشی 5,008,245 ریال
قیمت عمده 4,770,257 ریال (10 به بالا)
قیمت ویژه 4,675,062 ریال (100 به بالا)
قیمت فوق العاده4,627,464 ریال (1000 به بالا)
 قیمت تک فروشی 5.662 تتر با تخفیف
32.2630.7230.1129.8
|
|
|
|
|
|
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
توضیحات
LTC®4413-1 و LTC4413-2 هر کدام داراي دو ديود ايده آل يکپارچه هستند که هر کدام مي توانند تا 2.6 آمپر را از ولتاژهاي ورودي بين 2.5 تا 5.5 ولت تامين کنند. ديودهاي ايده آل از يک ماسفت 100m ohm با کانال P براي اتصال مستقل INA به OUTA و INB به OUTB استفاده مي کنند. در طول عمليات عادي رو به جلو، افت ولتاژ در هر يک از اين ديودها تا 18 ميلي ولت تنظيم مي شود.
جريان خاموش براي جريان هاي ديود تا 1 آمپر کمتر از 80µA است. اگر هر يک از ولتاژهاي خروجي از ولتاژ ورودي مربوطه بيشتر شود، آن ماسفت خاموش مي شود و کمتر از 1 ميکرو آمپر جريان معکوس از OUT به IN مي گذرد. حداکثر جريان رو به جلو در هر ماسفت به 2.6A ثابت محدود مي شود و مدارهاي محدود کننده حرارتي داخلي قطعه را در شرايط خطا محافظت مي کنند.
يک سنسور داخلي حفاظت از اضافه ولتاژ تشخيص مي دهد که ولتاژ از حداکثر تحمل ولتاژ حداکثر مطلق LTC4413-2 فراتر رود.
Description
The LTC®4413-1 and LTC4413-2 each contain two monolithic ideal diodes, each capable of supplying up to 2.6A from input voltages between 2.5V and 5.5V. The ideal diodes use a 100m ohm P-channel MOSFET to independently connect INA to OUTA and INB to OUTB. During normal forward operation, the voltage drops across each of these diodes are regulated to as low as 18mV.
Quiescent current is less than 80µA for diode currents up to 1A. If either of the output voltages exceeds its respective input voltage, that MOSFET is turned off and less than 1micro A of reverse current flows from OUT to IN. Maximum forward current in each MOSFET is limited to a constant 2.6A and internal thermal limiting circuits protect the part during fault conditions.
An internal overvoltage protection sensor detects when a voltage exceeds the LTC4413-2 absolute maximum voltage tolerance
|
