تقسیم کننده تایمر

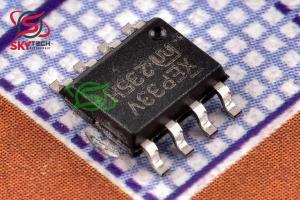

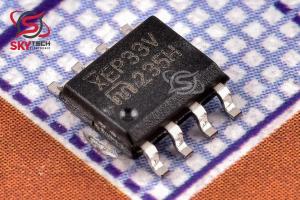

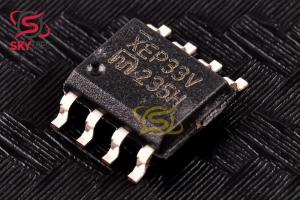

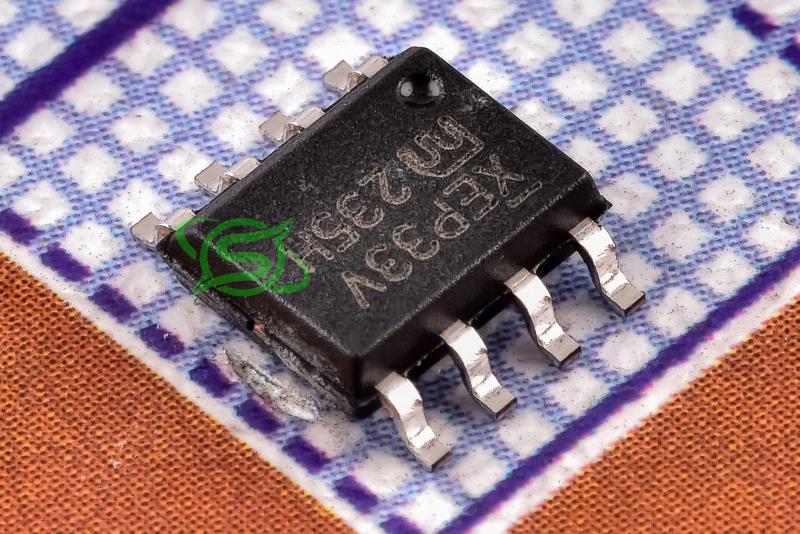

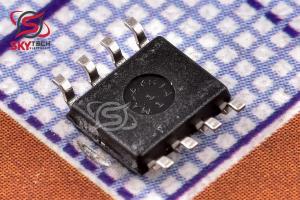

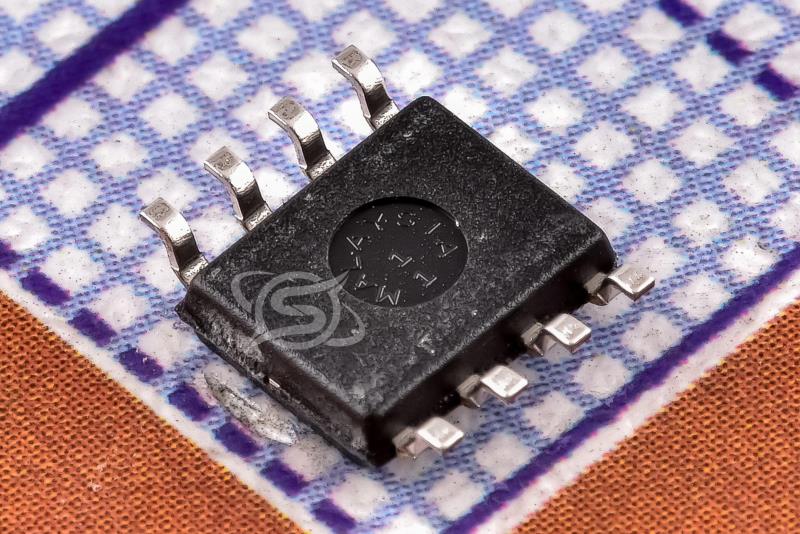

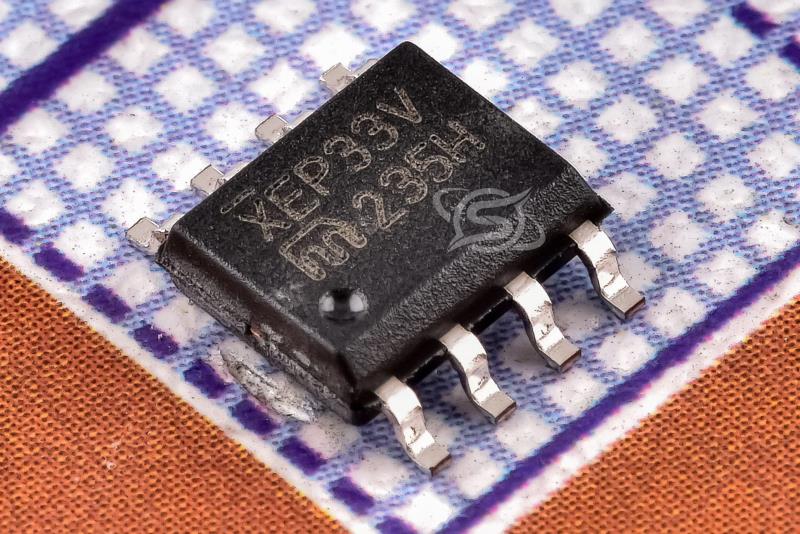

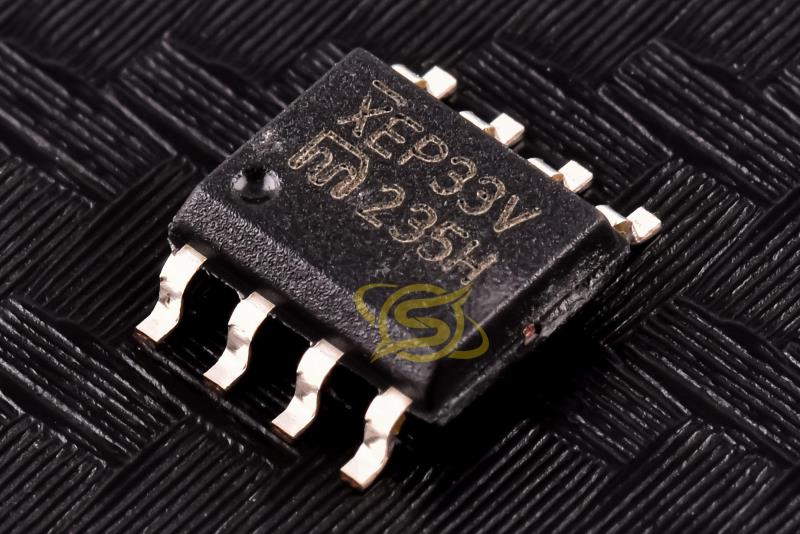

SY100EP33VZG
5V/3.3V, 4 GHz, ECL ÷4 Divider
کیفیت: ORIGINAL(distributor) پکیج: MSOP-8
قیمت تک فروشی 664,883 ریال
قیمت عمده 633,450 ریال (10 به بالا)
قیمت ویژه 620,877 ریال (100 به بالا)
قیمت فوق العاده614,591 ریال (1000 به بالا)
 قیمت تک فروشی 0.944 تتر با تخفیف
5.2554.94.85
|
توضیحات
SY100EP33V يک تقسيم کننده ÷4 يکپارچه با ورودي هاي ساعت ديفرانسيل است. پين VBB، منبع ولتاژ توليد شده داخلي، فقط براي اين دستگاه در دسترس است.
براي شرايط ورودي تک سر، ورودي ديفرانسيل استفاده نشده به عنوان ولتاژ مرجع سوئيچينگ به VBB متصل مي شود. VBB همچنين ممکن است ورودي هاي AC-coupled را تغيير دهد. هنگام استفاده، VBB و VCC را از طريق يک خازن 0.01 micro F جدا کنيد و منبع جريان يا کاهش جريان را به 0.5 ميلي آمپر محدود کنيد. در صورت عدم استفاده، VBB بايد باز بماند.
پين RESET ناهمزمان است و روي لبه بالارونده قرار دارد. با روشن شدن، فليپ فلاپ هاي داخلي به حالت تصادفي مي رسند. RESET امکان استفاده همزمان از چند EP33 را در يک سيستم فراهم مي کند.
در شرايط ورودي باز، ورودي CLK و ورودي RESET به GND کشيده مي شوند. ورودي /CLK در نيمي از ولتاژ تغذيه باياس مي شود. سري 100K شامل مدارهاي جبران دماي داخلي است
Description
The SY100EP33V is an integrated ÷4 divider with differential clock inputs. The VBB pin, an internally generated voltage supply, is available to this device only.
For single-ended input conditions, the unused differential input is connected to VBB as a switching reference voltage. VBB may also rebias AC-coupled inputs. When used, decouple VBB and VCC via a 0.01 micro ot used, VBB should be left open.
The RESET pin is asynchronous and is asserted on the rising edge. Upon power-up, the internal flip-flops will attain a random state; the RESET allows for the synchronous use of multiple EP33 in a system.
Under open input conditions, the CLK input and the RESET input will be pulled to GND. The /CLK input will be biased at half of the supply voltage. The 100K series includes internal temperature compensation circuitry
|
