تراشه فلیپ فلاپ نوع D

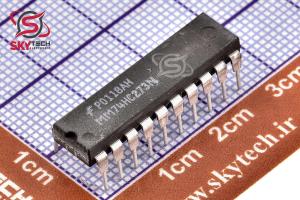

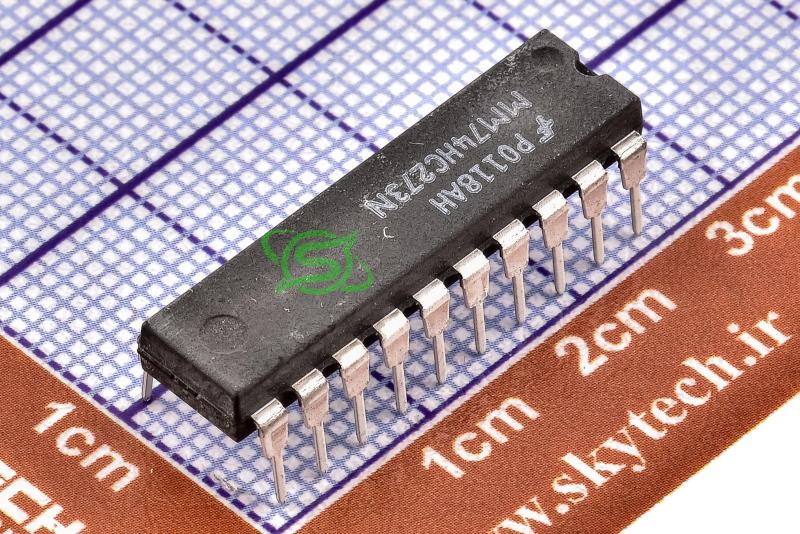

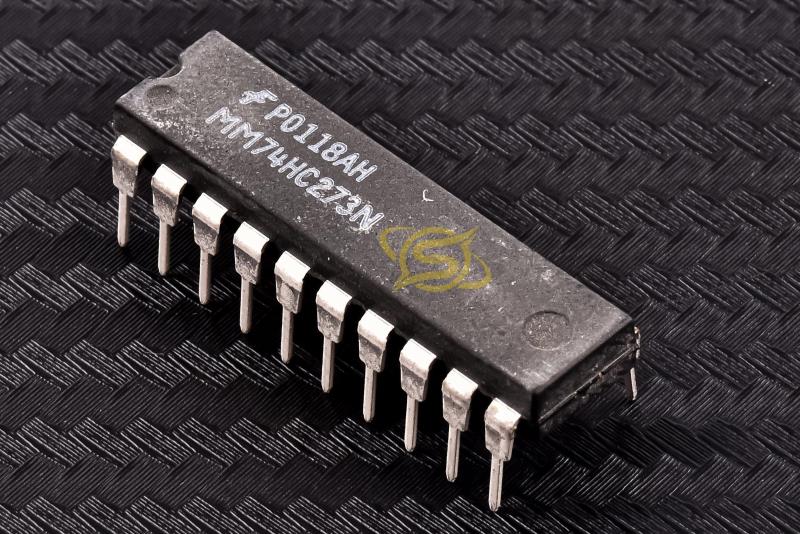

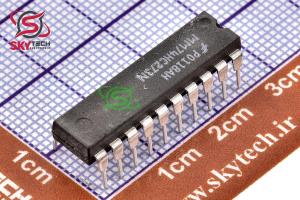

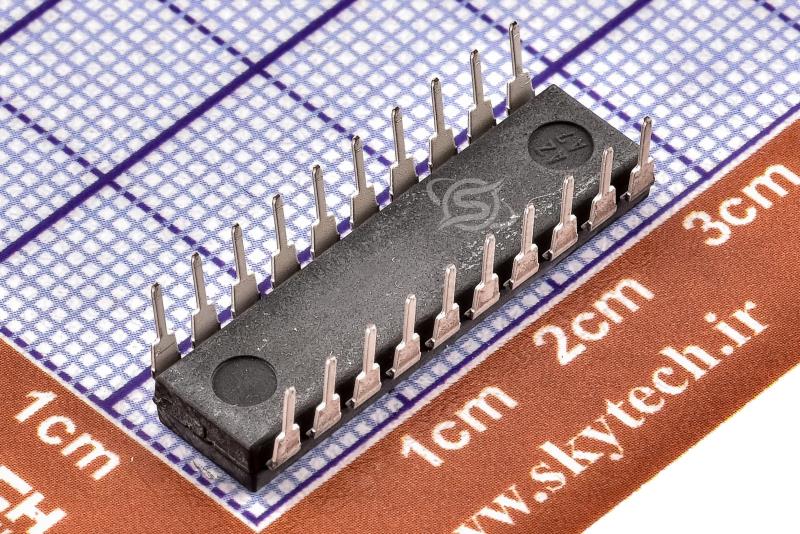

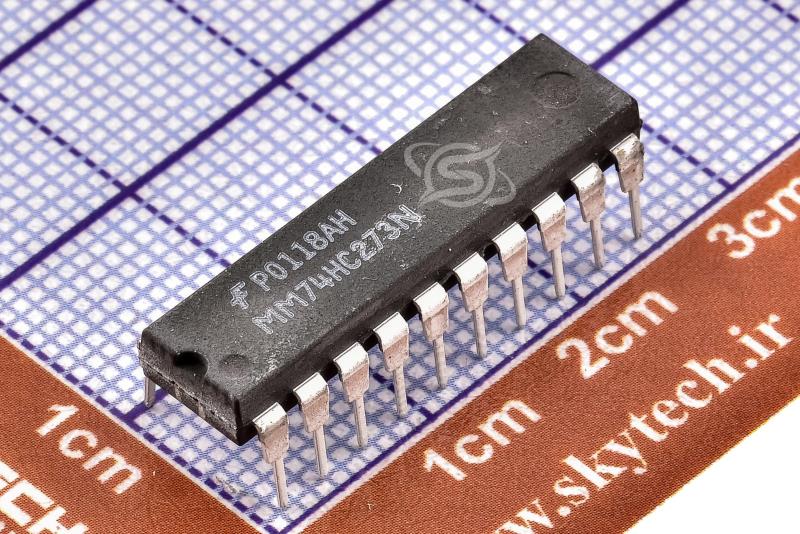

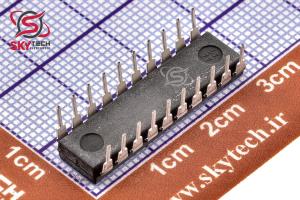

MM74HC273N
Octal D-Type Flip-Flops with Clear
کیفیت: ORIGINAL(distributor) پکیج: PDIP-20
قیمت تک فروشی 156,355 ریال
قیمت عمده 150,475 ریال (10 به بالا)
قیمت ویژه 148,123 ریال (100 به بالا)
قیمت فوق العاده146,947 ریال (1000 به بالا)
 قیمت تک فروشی 0.23 تتر با تخفیف
1.11.051.031.02
|
توضیحات
فليپ فلاپ هاي راه اندازي شده لبه MM74HC273 از فناوري پيشرفته CMOS گيت سيليکوني براي پياده سازي فليپ فلاپ هاي نوع D استفاده مي کند. آنها داراي ايمني بالاي نويز، توان کم و سرعتي هستند که با مدارهاي TTL Schottky کم توان قابل مقايسه است. اين دستگاه شامل 8 فليپ فلاپ master-slave با ساعت مشترک و روشن مشترک مي باشد. داده‌هاي ورودي D با زمان‌هاي تنظيم و نگهداري مشخص شده به خروجي Q در انتقال LOW-به-بالاي ورودي CLOCK منتقل مي‌شود. ورودي CLEAR در حالت LOW، همه خروجي ها را در حالت کم قرار مي دهد. هر خروجي مي تواند 10 بار معادل TTL Schottky کم مصرف را هدايت کند. MM74HC273 از نظر عملکرد و همچنين پين با 74LS273 سازگار است. تمام ورودي ها از آسيب ناشي از تخليه استاتيکي توسط ديودها به VCC و زمين محافظت مي شوند.
Description
The MM74HC273 edge triggered flip-flops utilize advanced silicon-gate CMOS technology to implement D-type flipflops. They possess high noise immunity, low power, and speeds comparable to low power Schottky TTL circuits. This device contains 8 master-slave flip-flops with a common clock and common clear. Data on the D input having the specified setup and hold times is transferred to the Q output on the LOW-to-HIGH transition of the CLOCK input. The CLEAR input when LOW, sets all outputs to a low state. Each output can drive 10 low power Schottky TTL equivalent loads. The MM74HC273 is functionally as well as pin compatible to the 74LS273. All inputs are protected from damage due to static discharge by diodes to VCC and ground.
|
