توضیحات
دستگاه CD4013B از دو فليپ فلاپ از نوع داده مستقل و يکسان تشکيل شده است. هر فليپ فلاپ داراي ورودي هاي داده، تنظيم، تنظيم مجدد و ساعت و خروجي هاي Q و Q مستقل است. اين دستگاه ها را مي توان براي برنامه هاي شيفت رجيستر و با اتصال خروجي Q به ورودي داده، براي برنامه هاي شمارنده و جابجايي استفاده کرد. سطح منطقي موجود در ورودي D در طول انتقال مثبت پالس ساعت به خروجي Q منتقل مي شود. تنظيم يا تنظيم مجدد مستقل از ساعت است و به ترتيب با سطح بالايي در خط تنظيم يا تنظيم مجدد انجام مي شود. انواع CD4013B در بسته‌هاي پلاستيکي دو خطي 14 پين (پسوند E)، بسته‌هاي 14 پين کوچک طرح کلي (پسوندهاي M، MT، M96 و NSR) و بسته‌هاي کوچک شرينک نازک 14 پين (PW) عرضه مي‌شوند. و پسوندهاي PWR).
Description

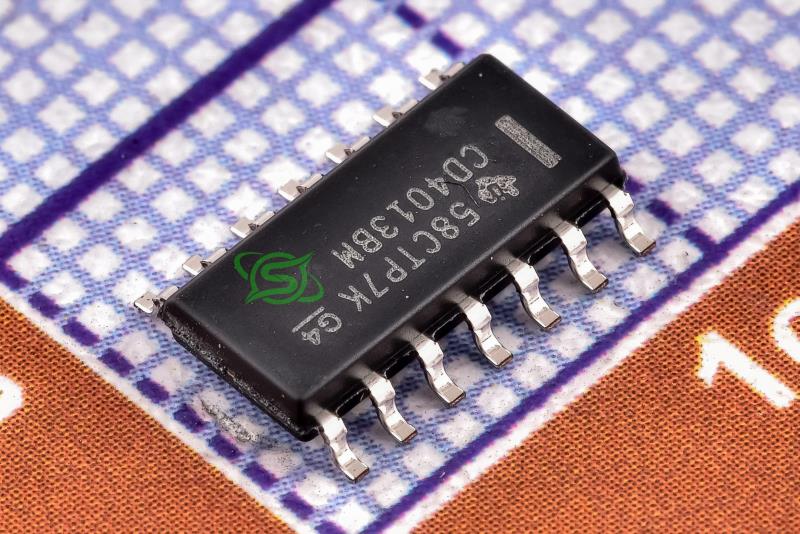

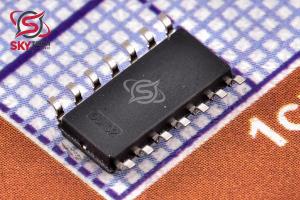

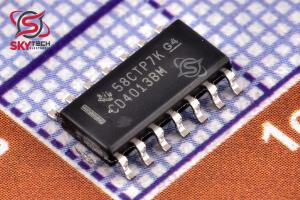

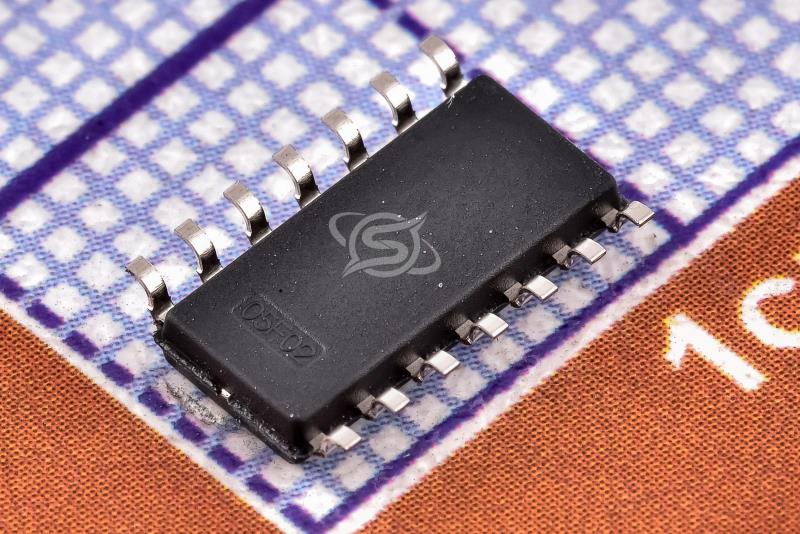

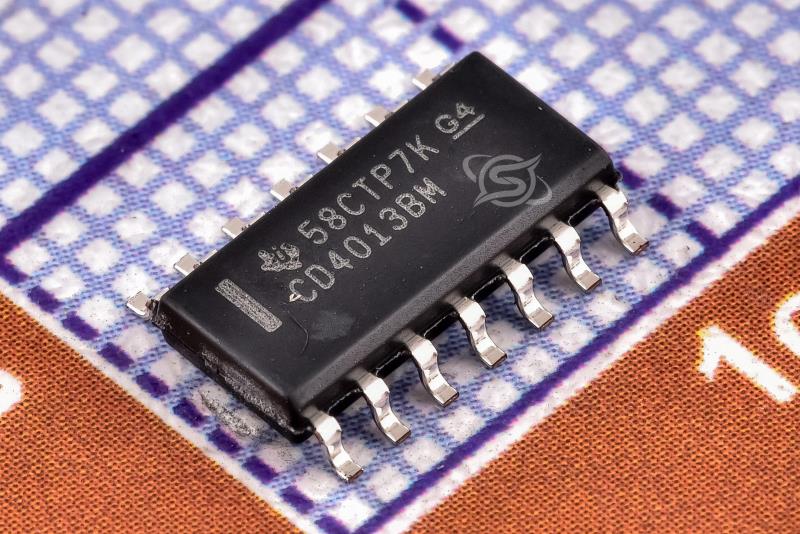

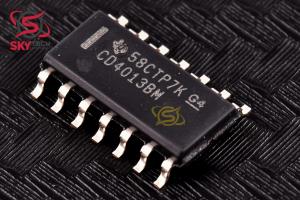

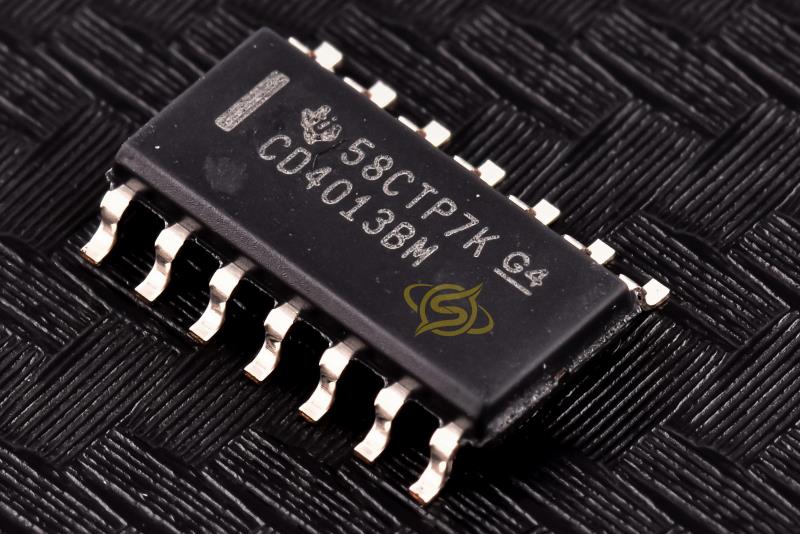

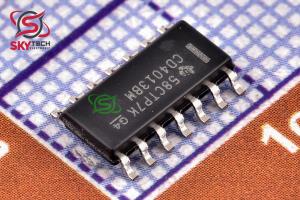

The CD4013B device consists of two identical, independent data-type flip-flops. Each flip-flop has independent data, set, reset, and clock inputs and Q and Q outputs. These devices can be used for shift register applications, and, by connecting Q output to the data input, for counter and toggle applications. The logic level present at the D input is transferred to the Q output during the positive-going transition of the clock pulse. Setting or resetting is independent of the clock and is accomplished by a high level on the set or reset line, respectively. The CD4013B types are supplied in 14-pin dual-inline plastic packages (E suffix), 14-pin small-outline packages (M, MT, M96, and NSR suffixes), and 14-pin thin shrink small-outline packages (PW and PWR suffixes).
|
